Sound Devices Scorpio

Scorpio

To 32-kanałowy mikser-rejestrator z najlepszą technologią Sound Devices i przedwzmacniaczami mikrofonowymi/liniowymi. Ma konfigurowalną matrycę routingu, wiele opcji sterowania i możliwość rozbudowy do 16 kanałów bezprzewodowego dźwięku.

Scorpio jest idealny do każdego scenariusza produkcyjnego i doskonale sprawdzi się na planie filmowym czy w mobilnym zestawie. Scorpio to również mikser-rejestrator z wieloma opcjami sterowania, idealny dla profesjonalistów.

Cechy:

1. 16 ultra niskoszumowych przedwzmacniaczy mikrofonowych serii 8
2. 32 kanały, 12 autobusów, 36 utworów
3. 32 kanały Dante I/O
4. Wewnętrzny dysk SSD o pojemności 256 GB
5. 2 gniazda kart SD
6. Bezprzewodowa integracja audio z SL-2 i A20-Nexus
7. Porty USB-A i C dla aplikacji SD-Remote, sterowanie tłumikiem liniowym przez MCU, klawiaturę i przesyłanie plików
8. Dugan Automixing/MixAssist dla maksymalnie 16 kanałów
9. Opcjonalne wtyczki tłumiące hałas NoiseAssist i CEDAR sdnx

Potężny mikser:

Sound Devices Scorpio to 32-kanałowy, 36-ścieżkowy mikser-rejestrator z 16 przedwzmacniaczami mikrofonowymi/liniowymi, 32 kanałami wejścia i wyjścia Dante, wejściem i wyjściem AES, 12 wyjściami analogowymi oraz wieloma wyjściami słuchawkowymi. Ma konfigurowalną matrycę routingu i do 12 autobusów, które mogą być indywidualnie mieszane.

Scorpio jest idealny do każdego scenariusza produkcyjnego i doskonale sprawdzi się na planie filmowym czy w mobilnym zestawie.

Najnowsza technologia:

Scorpio wykorzystuje najnowocześniejszą technologię Sound Devices z ultrawydajnym silnikiem opartym na FPGA i sześcioma procesorami ARM. Przetwarzanie dźwięku z 64-bitowymi ścieżkami danych zapewnia najwyższą jakość dźwięku i niezawodność.

Posiada również najlepszą konstrukcję przedwzmacniacza mikrofonu analogowego w historii firmy, z wbudowanymi ogranicznikami analogowymi, filtrem górnoprzepustowym, delayem, korektorem i zasilaniem phantom.

Przedwzmacniacze te mają najpłynniejszy dźwięk i najniższy poziom szumów spośród wszystkich przedwzmacniaczy Sound Devices.

Nowoczesny rejestrator:

Scorpio to mikser-rejestrator, który wykorzystuje najnowocześniejszą technologię Sound Devices z ultrawydajnym silnikiem FPGA i sześcioma procesorami ARM. Scorpio zapewnia najwyższą jakość dźwięku i niezawodność dzięki przetwarzaniu dźwięku z 64-bitowymi ścieżkami danych.

Posiada również najlepszą konstrukcję przedwzmacniacza mikrofonu analogowego w historii firmy, z wbudowanymi ogranicznikami, filtrem górnoprzepustowym, delayem, korektorem i zasilaniem phantom, oferując najpłynniejszy dźwięk i najniższy poziom szumów spośród wszystkich przedwzmacniaczy Sound Devices.

Wiele opcji sterowania:

Scorpio umożliwia automatyczne tłumienie nieużywanych mikrofonów dzięki opcjom Dugan Automixing lub MixAssist. Można również jednocześnie automatycznie miksować do 16 kanałów i mieszać dwie oddzielne grupy.

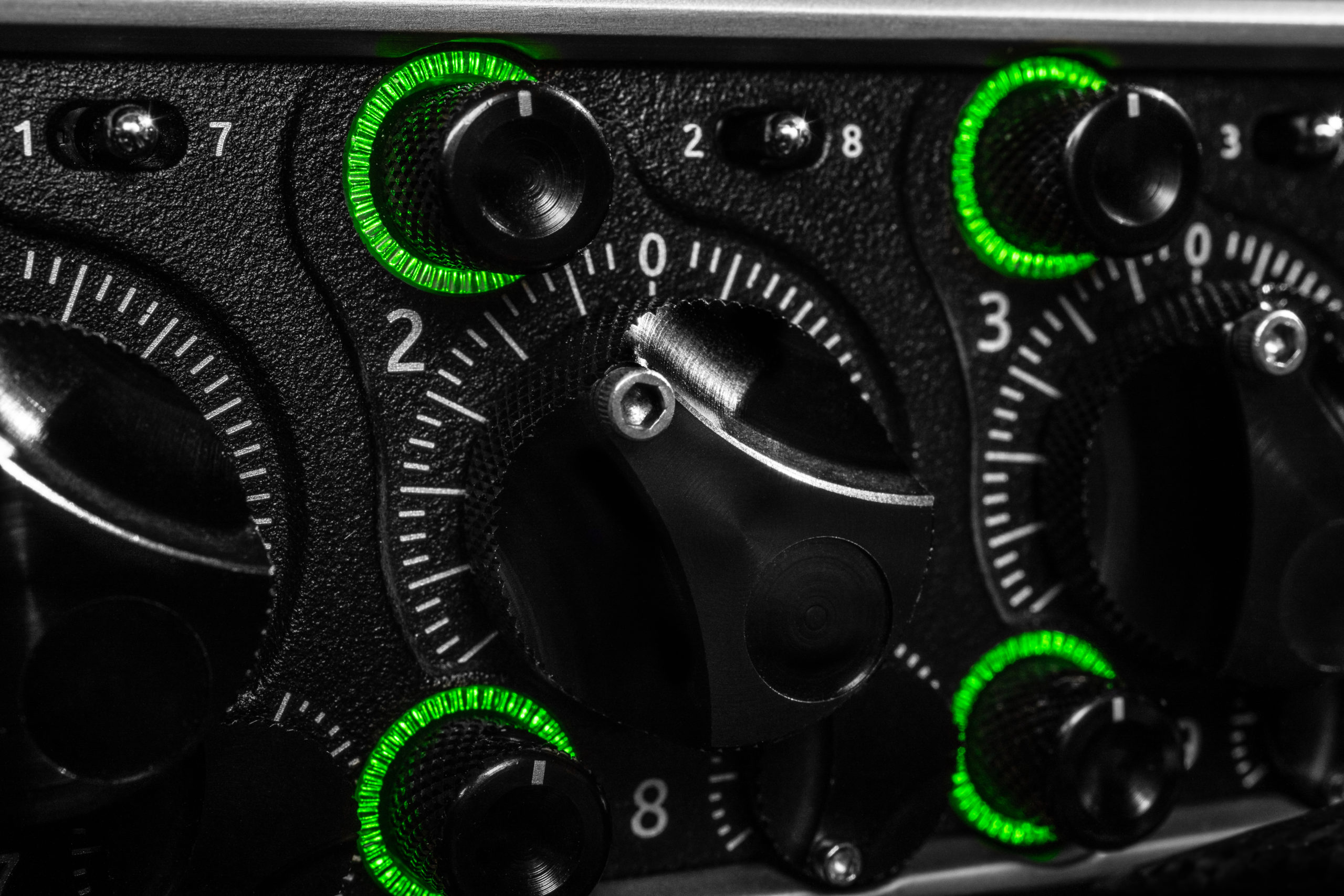

Intuicyjny pomiar LED i czytelny ekran pozwalają na dokładne tłumienie kanałów Dugan i kontrolę wzmocnienia we wszystkich kanałach. Opcjonalne wtyczki NoiseAssist i CEDAR sdnx pozwala na wyciszenie szumów tła na miejscu.

Wygoda:

To przenośny mikser-rejestrator, który można rozbudować do 16 kanałów bezprzewodowego dźwięku dzięki A20-Nexus. Dzięki stacji dokującej A20-QuickDock, połączenie panelu górnego zapewnia całkowicie bezprzewodowe rozwiązanie dla zasilania, dźwięku i GainForward.

Scorpio Premium jest dostarczany z XL-WPTA4, XL-ANT2.4 i zawiera 1 osłonę ochronną XL-LCD-PROTECT. Scorpio Premium to idealne rozwiązanie dla profesjonalistów, którzy potrzebują rozszerzonej funkcjonalności bezprzewodowego dźwięku.

W zestawie:

• Ładowarka bezprzewodowa XL-WPTA4
• Antena XL-ANT2.4
• 1 osłona ochronna XL-LCD-PROTECT

Wejścia analogowe:

• Zakres częstotliwości: 10 Hz – 80 kHz z dokładnością ±0,5 dB (przy próbkowaniu 192 kHz, w odniesieniu do 1 kHz)
• THD + Noise: maksymalnie 0,005% (wejście mikrofonowe, 1 kHz, 22 Hz – 22 kHz pasmo przenoszenia, poziom wzmocnienia ustawiony na 20, suwak ustawiony na 0, poziom sygnału -10 dBu)
• EIN: maksymalnie -131 dBV (-129 dBu) (wejście mikrofonowe, ocena ważona wg. A, wzmocnienie 76 dB, impedancja źródła 150 ohm)

Silnik przetwarzania:

• Pełne przetwarzanie audio FPGA, wysoce rozszerzalne, 3 FPGAs
• System wielordzeniowy ARM, 6 rdzeni
• Precyzja przetwarzania audio 64-bitowa

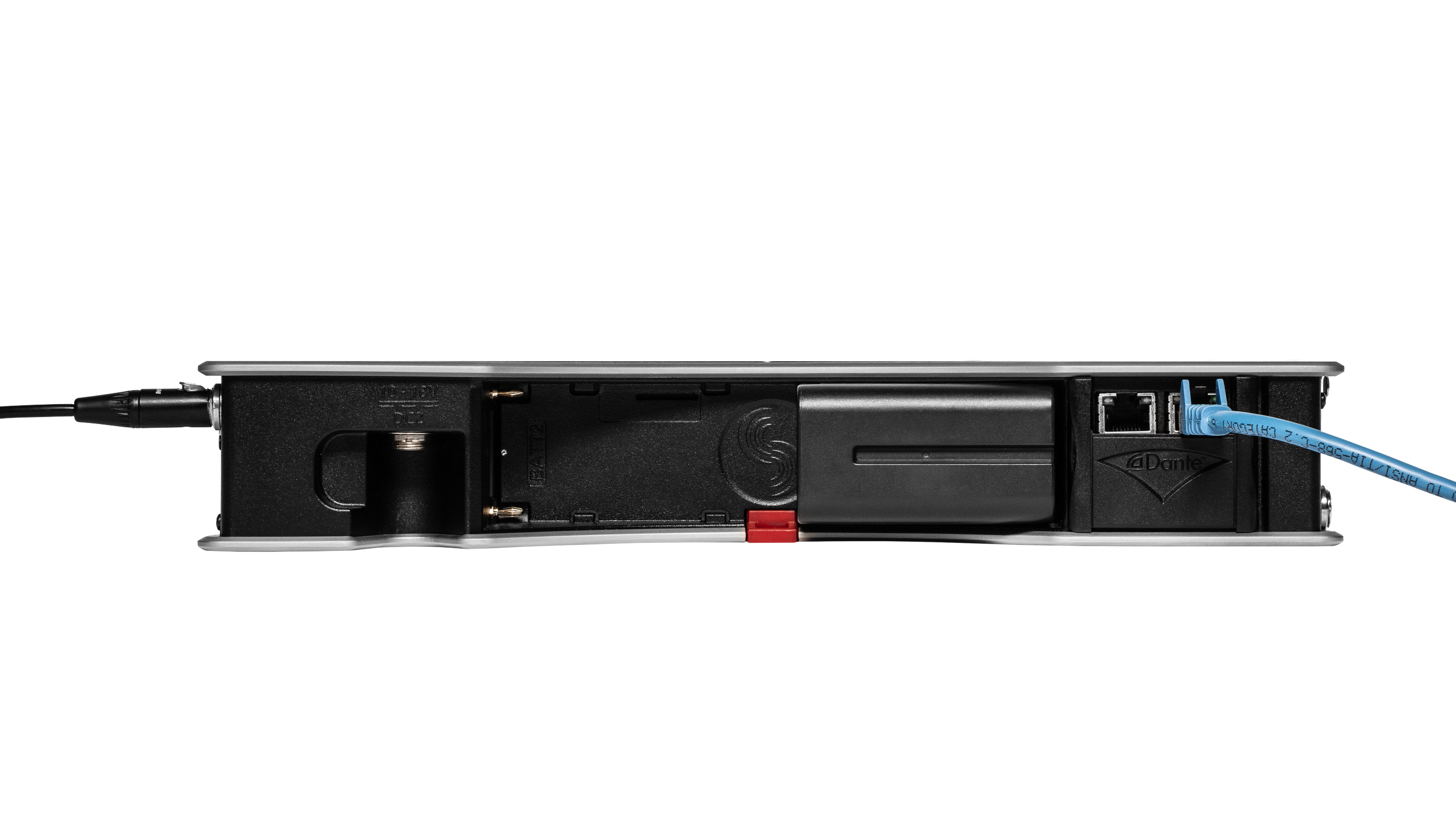

Audio przez Ethernet:

• Kompatybilne z Dante i AES67
• 32 kanały wejściowe, 32 kanały wyjściowe (do 96 kHz); 16 kanałów wejściowych, 16 kanałów wyjściowych (do 192 kHz)
• 1 Gb/s Ethernet, 2 porty, zrównoważone transformatorami

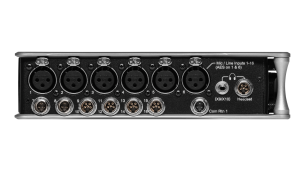

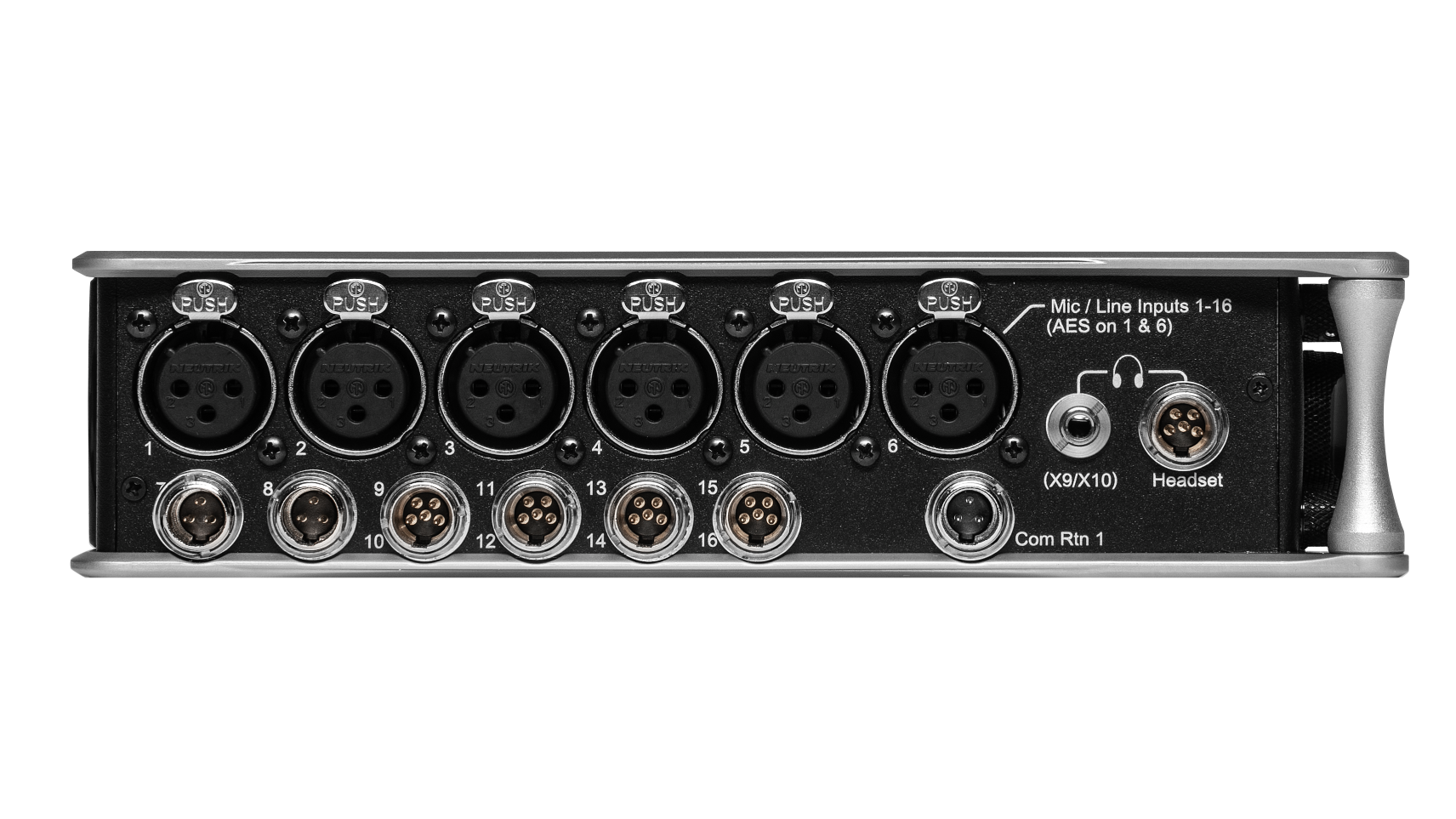

Wejścia:

• Łącznie 16 wejść mikrofonowych/liniowych, wszystkie z pełnym wyposażeniem; 6 na wtyczkach XLR standardowych, 2 na TA3, 8 na TA5
• Wejścia na poziomie mikrofonowym (XLR, TA3, TA5): klasa A, dyskretny układ różnicowy, para długich rezystorów 4k ohm
• Wejścia na poziomie liniowym (XLR, TA3, TA5): aktywnie zrównoważone, impedancja wejściowa 4k ohm
• Zasilanie phantom 48V: pełne 10 mA dla wszystkich 16 wejść jednocześnie
• Wejścia AES3 lub AES42 dostępne na wtyczkach XLR 1 i 6
• AES42: +10 V, dostępne 250 mA, tryb 1, automatyczny ASRC
• Rtn A, B, C (3,5 mm/10-pin): niezrównoważone, 2-kanałowe, impedancja wejściowa 4k ohm
• Com Rtn 1,2 (TA3, 3,5 mm): zrównoważone, 1-kanałowe, impedancja wejściowa 8k ohm
• Zewnętrzny mikrofon sygnalizacyjny (TA5): zrównoważone, impedancja wejściowa 8k ohm, z menu wybierane zasilanie phantom 12 V
• Maksymalny poziom wejściowy | Mikrofon: +8 dBu (2,0 Vrms)
• Maksymalny poziom wejściowy | Linia: +28 dBu (19,5 Vrms)
  • Maksymalny poziom wejściowy | Rtn A, B, C: +18 dBu (6,2 Vrms)
  • Maksymalny poziom wejściowy | Com Rtn 1, 2: +24 dBu (12,3 Vrms)
  • Maksymalny poziom wejściowy | Zewnętrzny mikrofon sygnalizacyjny: +12 dBu (3,2 Vrms)
  • Filtry dolnoprzepustowe: ustawialne od 10 Hz do 320 Hz, 18 dB/okt. 1. stopień analogowy (przed przedwzmacniaczem), 2. stopień cyfrowy

  Limity:

  • Limity dostępne na wszystkich kanałach, magistralach i słuchawkach dla wszystkich częstotliwości próbkowania
  • Pierwszy stopień analogowy, wszystkie kolejne cyfrowe
  • Czas ataku: 1 ms
  • Czas zwalniania: ustawialny, od 50 ms do 1000 ms
  • Próg: ustawialny, od -2 dBFS do -12 dBFS
  • Współczynnik: wybieralny inf:1, 20:1, 18:1, 16:1, 14:1, 12:1, 10:1

Opóźnienie:

• Kanał: regulowane w zakresie 0-50 ms
• Wyjście: regulowane w zakresie 0-500 ms

Maksymalne wzmocnienie:

• Etap regulacji (wejście mikrofonowe): 76 dB
• Etap regulacji (wejście liniowe): 50 dB
• Etap fadera: 16 dB
• Etap magistrali: 16 dB
• Etap słuchawek: 20 dB
• Mikrofon-linia: 108 dB
• Mikrofon-słuchawki: 112 dB

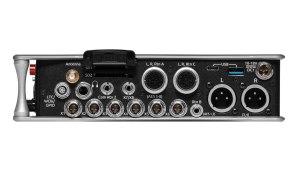

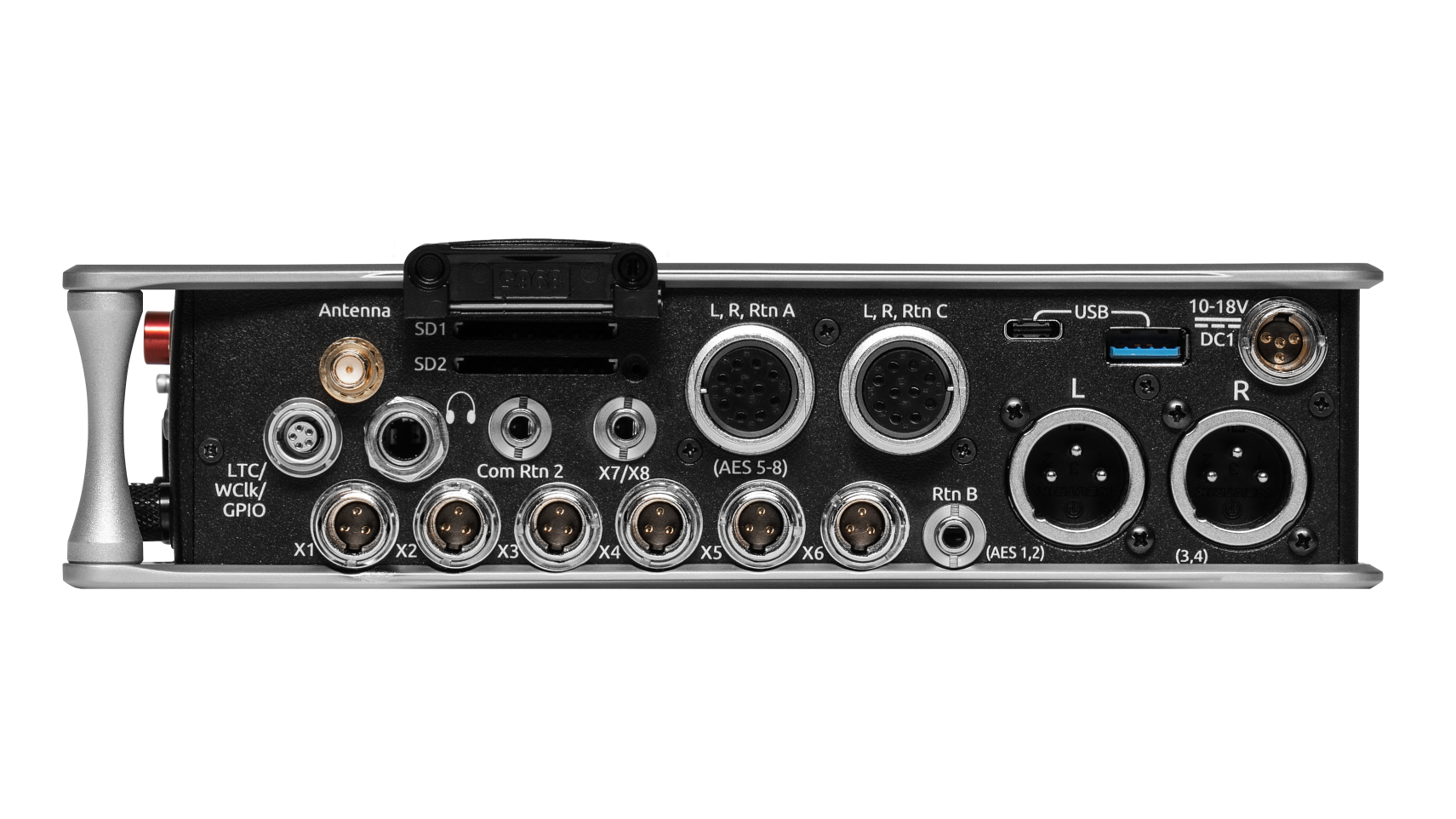

Wyjścia:

• XLR (L, R): aktywnie zrównoważone, 250/3.2k/120 ohmów (mikrofon/-10/linia)
• Hirose 10-pin (L, R): aktywnie zrównoważone, 250/3.2k/120 ohmów (mikrofon/-10/linia)
• TA3 (X1-X6): aktywnie zrównoważone, 250/3.2k/120 ohmów (mikrofon/-10/linia)
• 3,5 mm (X7, X8): niezrównoważone, stereo, 1.8k ohm

Wyjścia słuchawkowe:

• 1/4 cala, 3,5 mm
• TA5 (wraz z pinami wejścia mikrofonowego) do podłączenia jednocześnie słuchawek i mikrofonu
• Wysokie wzmocnienie, impedancja wyjściowa 4 ohmy, 400 mW + 400 mW na każdej wtyczce, wszystkie z osobnym sterowaniem
• Kompatybilne z słuchawkami o dowolnej impedancji

Maksymalny poziom wyjściowy (do 10k obciążenia):

• Linia: +20 dBu (7,8 Vrms)
• “-10”: +6 dBu (1,5 Vrms)
• Mikrofon: -20 dBu (0,078 Vrms)
• Wyjście X7/X8: +6 dBu (1,5 Vrms)
• Wyjścia słuchawkowe (1/4 cala, TA-5, X9/X10): +14 dBu (4,0 Vrms)

Wyjścia cyfrowe:

• AES3 z transformatorami zrównoważone, parami; 1-2 (XLR-L), 3-4 (XLR-R), 5-8 (Hirose 10-pin A)
• 110 ohm, 2 V p-p, zgodne z AES i S/PDIF

Nagrywanie:

• Konwertery A/D: 32-bitowe, dynamiczny zakres wagi A-ważonej typowy dla 120 dB
• Częstotliwości próbkowania: 44,1 kHz, 47,952 kHz, 48 kHz, 48,048 kHz, 88,2 kHz, 96 kHz, 192 kHz
• Głębia bitowa: 16, 24
• Wewnętrzny dysk SSD o pojemności 256 GB; dwa wymienne karty SD. Każda z kart posiada 10% rezerwowanej wolnej przestrzeni (over-provisioning) dla optymalnej wydajności
• Jednoczesne nagrywanie na wewnętrzny dysk SSD oraz dwie karty SD
• Formatowanie exFAT
• 36 ścieżek (32 kanały izolowane, 4 magistrale)
• Format pliku Broadcast WAV monofoniczny (48048 i niższe) i polifoniczny
• Format pliku 64-bitowy WAV (RF64) monofoniczny i polifoniczny; obsługa plików> 4 GB
• AAC 2-kanałowy w 48 kHz, wybieralna szybkość bitów: 32, 64, 128, 192, 256 kbps

Automatyczne mikserowanie:

• Dugan Automixer do 16 kanałów na magistrali lewej i prawej
• MixAssist do 16 kanałów na magistrali lewej i prawej

USB:

• USB-C (typ 1 USB 3.1) do przesyłania plików z wewnętrznego dysku SSD i obu kart SD
• USB-A host do podłączenia klawiatury, kontrolera zewnętrznego, obsługa zewnętrznych hubów USB umożliwiających podłączenie wielu urządzeń

Czas kodowy i synchronizacja:

• • Obsługiwane tryby: Wyłączone, Rec Run, Free Run, 24h Run, External, w tym tryby External Auto-Record i Continuous.
  • Szybkości klatek: 23,98, 24, 25, 29,97 DF, 29,97 ND, 30 DF, 30 ND
  • Dokładność próbkowania / czasu: 0,1 ppm (0,25 klatki na 24 godziny)
  • Wejście kodu czasowego: impedancja 20k ohm, 0,3 V – 3,0 V p-p (–17 dBu – +3 dBu)
  • Wyjście kodu czasowego: impedancja 75 ohm, 5 V p-p (+12 dBu)
