SONIFEX AVN-CU2-DANTE

AVN-CU2 Configurable Dante Commentary Unit for 2 Commentators

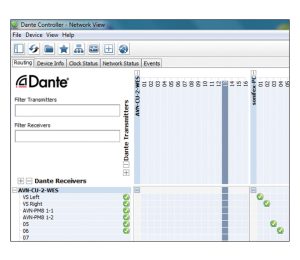

AVN-CU2 przyjmuje nowe podejście, aby zapewnić wielofunkcyjne konfigurowalne narzędzie dla zespołów komentatorskich. Jego moc tkwi w imponującym silniku miksowania, który nakłada się na zwykłe ustawienia kontrolera Dante®. Po utworzeniu przepływów Dante®, wejścia i wyjścia można dowolnie miksować do AoIP lub fizycznych wejść i wyjść, kontrolowanych za pomocą programowalnych przycisków i enkoderów obrotowych, które kontrolują wzmocnienie i panoramę wejść, wyjść lub punktów krzyżowych, zapewniając całkowitą elastyczność w różnych sytuacjach.

Może być używany w dowolnej liczbie różnych sytuacji komentowania, sterowany ręcznie lub zdalnie, a elementy sterujące można “zablokować”, aby nie można było ich manipulować ani zmieniać, aby zagwarantować niezawodne działanie. Umieszczony w wytrzymałej i intuicyjnej, przyjaznej dla użytkownika obudowie, jest to naprawdę inny sposób patrzenia na to, jak powinny działać jednostki komentatorskie.

Tradycyjne jednostki komentatorskie mają stałe analogowe i cyfrowe wejścia/wyjścia oraz stałe elementy sterujące w stałych pozycjach na urządzeniu. Ich wejścia i wyjścia są definiowane podczas projektowania sprzętu, a zatem są ograniczone przez ten początkowy projekt, w tym ograniczony routing, miksowanie i DSP ścieżek audio.

W przypadku AVN-CU2 przyjęliśmy inne podejście. Został on zaprojektowany od podstaw tak, aby był całkowicie elastyczny w działaniu, a wykorzystanie Dante AoIP oznacza, że wejścia i wyjścia mogą być dodawane zgodnie z wymaganiami (maksymalnie do 16 na jednostkę). Ponieważ każde fizyczne wejście analogowe lub cyfrowe może być miksowane i kierowane z dowolnym wejściem Dante AoIP do dowolnego fizycznego wyjścia lub wyjścia Dante, można zdefiniować własne ścieżki audio. Dodatkowo można wybrać, które z tych ścieżek mają być kontrolowane (głośność i panorama) za pomocą obrotowych enkoderów.

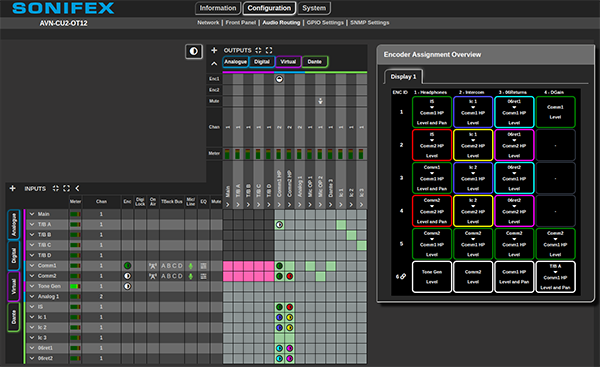

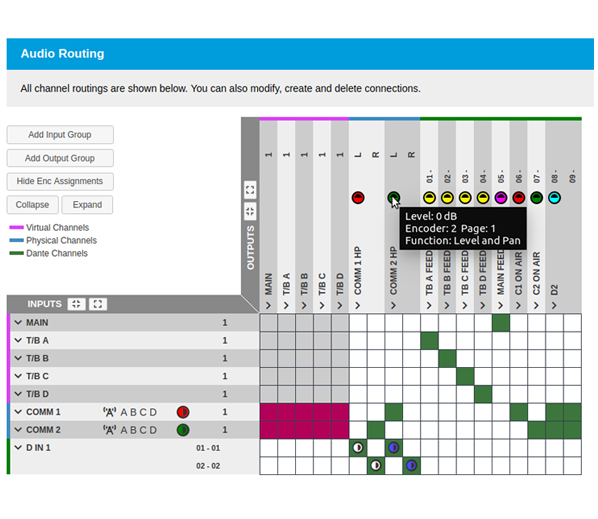

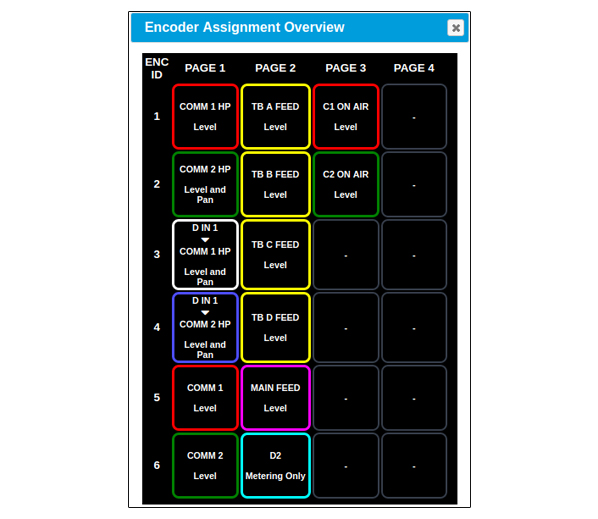

Korzystając z wbudowanego graficznego interfejsu użytkownika, na matrycy miksującej można umieścić do 4 nazwanych stron po 6 enkoderów obrotowych (łącznie 24) na wejściach, wyjściach lub punktach krzyżowych. Enkodery mogą sterować głośnością i panoramą słuchawek oraz głośnością wejść, wyjść lub punktów krzyżowych. Każdy obrotowy enkoder posiada oddzielną, oznaczoną kolorami sekcję miernika, pokazującą nazwę kanału, szczegółowy pomiar poziomu oraz panoramowanie lewo/prawo na jasnym, czytelnym w świetle dziennym wyświetlaczu. Kolory można zaprogramować dla każdego enkodera, aby szybko zidentyfikować określone grupy źródeł, dzięki czemu wybór źródła słuchawkowego staje się intuicyjny.

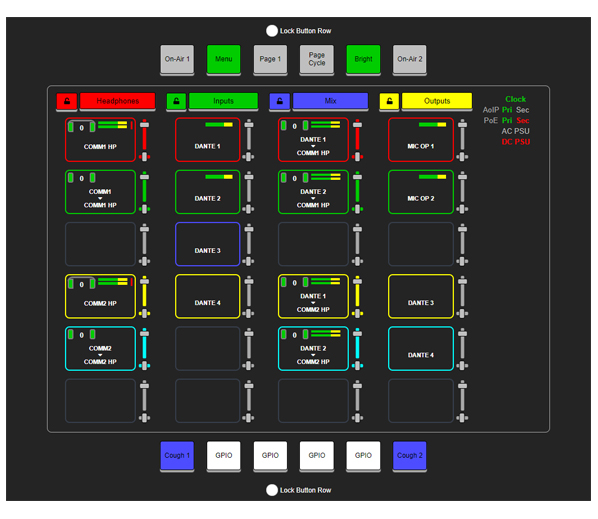

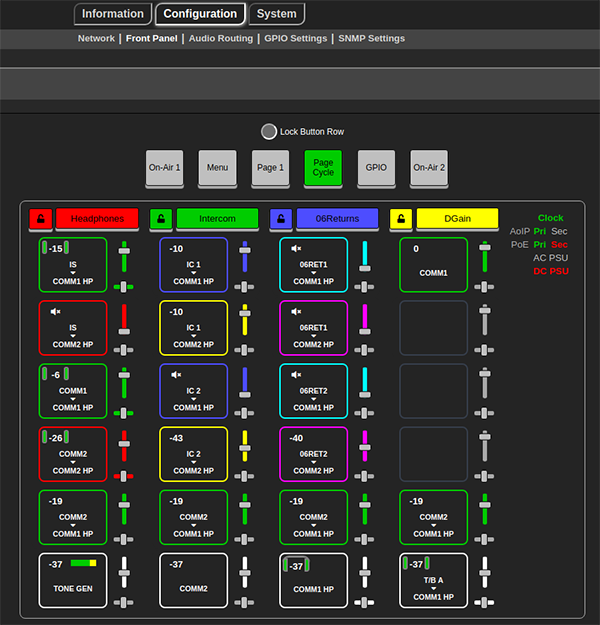

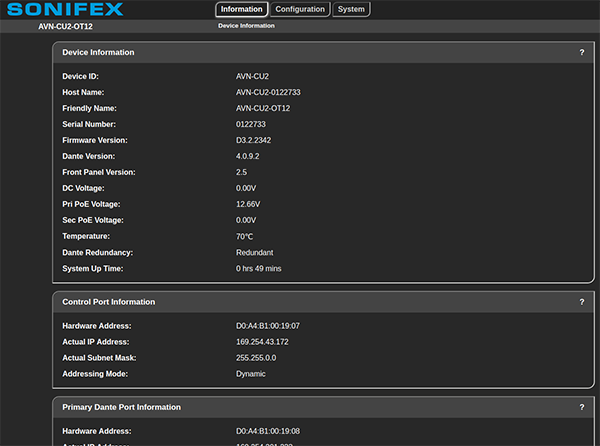

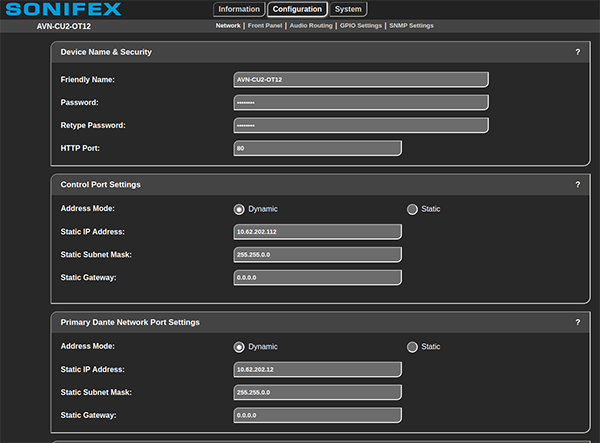

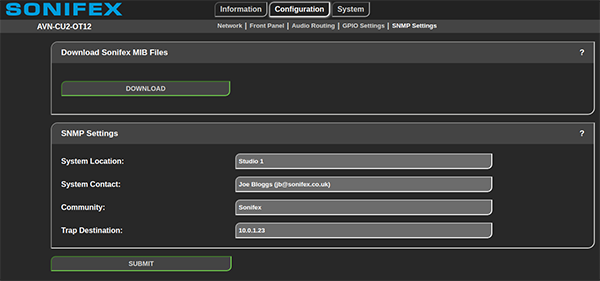

Urządzenie może być w pełni zdalnie sterowane z poziomu interfejsu internetowego, który naśladuje panel przedni urządzenia i zawiera pomiar na żywo. Wszystkie elementy sterujące mogą być obsługiwane tak, jak na urządzeniu, a na panelu przednim dostępne są opcje blokady dla każdego przycisku i enkodera, z “szybką blokadą” dla rzędów przycisków i stron enkoderów. Pozwala to na skonfigurowanie urządzenia do prostej obsługi przez utalentowanego operatora, ale z bardziej złożonymi konfiguracjami, na przykład do miksowania talkbacku lub kanałów z wozu transmisyjnego.

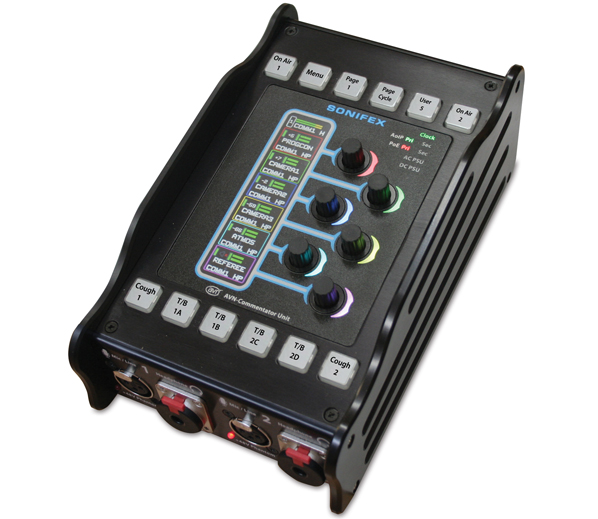

AVN-CU2 zapewnia dwa wejścia mikrofonowe/liniowe z szerokim, regulowanym zakresem wzmocnienia i ma dwa stereofoniczne wyjścia słuchawkowe z blokowanymi gniazdami jack, odpowiednie do obsługi przez dwóch komentatorów.

Zasilany jest za pomocą technologii Power over Ethernet (PoE), przy użyciu złączy Neutrik EtherCON®, z portami głównym i dodatkowym dla redundancji zasilania i danych. Dostępne jest dodatkowe 4-pinowe wejście XLR 12V DC. Urządzenie obsługuje do 16 wejściowych i wyjściowych kanałów AoIP oraz do 16 jednoczesnych wejściowych i wyjściowych strumieni AoIP.
6 przyciskowych enkoderów obrotowych steruje poziomami wejściowymi i wyjściowymi oraz panoramowaniem. 12 przycisków jest w pełni konfigurowalnych dla dowolnej funkcji przycisku i może mieć różne kolory dla funkcji włączania i wyłączania.

Pomiar jest dostępny dla każdego wejścia/wyjścia, przy czym pomiar wyjściowy można skonfigurować jako regulację poziomu przed lub po. Górna część wyświetlacza pokazuje pomiar wyjściowy, wskazanie limitera i nazwę wyjścia. Regulowany limiter jest dostępny na każdym wyjściu i jest stosowany automatycznie, aby zapobiec obcinaniu sygnału.

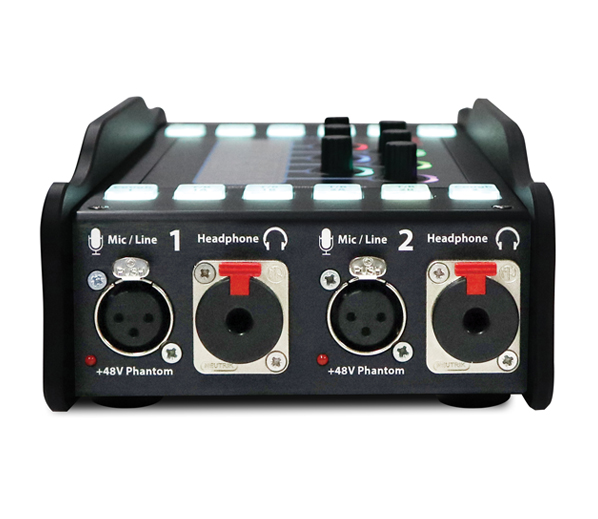

Urządzenie posiada 2 x blokowane wejścia mikrofonowe/liniowe ze wskaźnikiem zasilania phantom +48V oraz 2 x wyjścia słuchawkowe na blokowanych gniazdach jack 6,35 mm.

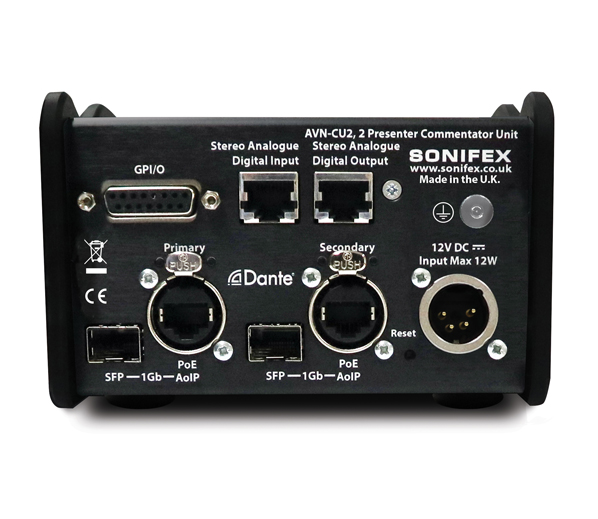

Czteroprzewodowe wejścia/wyjścia na złączach RJ45 na tylnym panelu zapewniają wejście i wyjście AES3 lub analogowe, które można przypisać jako wyjścia mikrofonowe (poziom liniowy), wyjścia talkback, wejścia programowe lub wejścia talkback, zgodnie z potrzebami. Ponadto złącza AES/analogowe mogą być używane jako punkt wejścia lub wyjścia do/z sieci AoIP.
Urządzenie posiada podwójne redundantne porty sieciowe zarówno RJ45 (PoE przy użyciu 2 x złącza Neutrik EtherCON®), jak i SFP dla długich przebiegów światłowodowych.

Na 15-stykowym złączu typu D znajduje się 10 konfigurowalnych GPIO z 1 przełączanym wyjściem. GPIO i VGPIO (wirtualne GPIO, tj. polecenia sieciowe) można skonfigurować na matrycy, aby wizualnie pokazywać działania, w połączeniu z naciśnięciami przycisków i wyzwalaczami zdarzeń, takimi jak wyciszanie wejść/wyjść, co umożliwia pewną automatyzację. Naciśnięcia przycisków mogą sterować przyciskami i funkcjami na innych urządzeniach AVN-CU podłączonych do sieci za pomocą VGPIO.

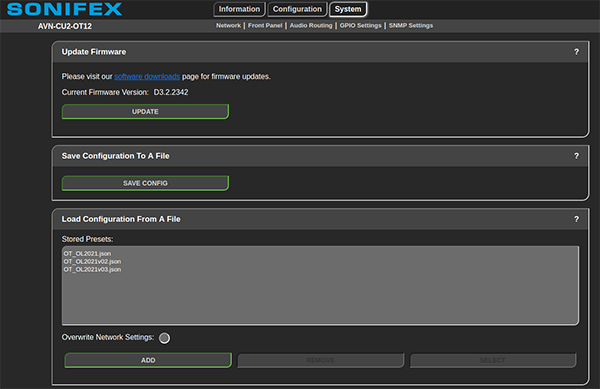

Pełną konfigurację urządzenia, w tym wszystkie ustawienia enkodera, konfiguracje przycisków i trasy audio matrycy miksowania Dante, można zapisać w edytowalnym pliku tekstowym .json. W urządzeniu można przechowywać do 8 takich plików i wczytywać je z menu głównego, co oznacza, że urządzenie może być wstępnie skonfigurowane dla dowolnego miejsca lub wydarzenia, a ustawienia te można natychmiast przywołać na miejscu.

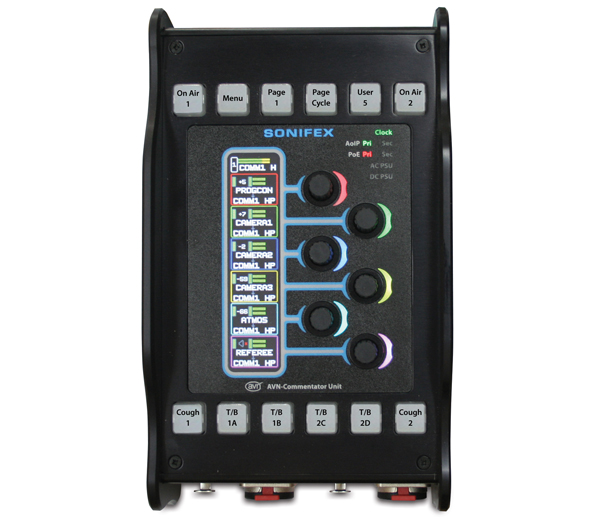

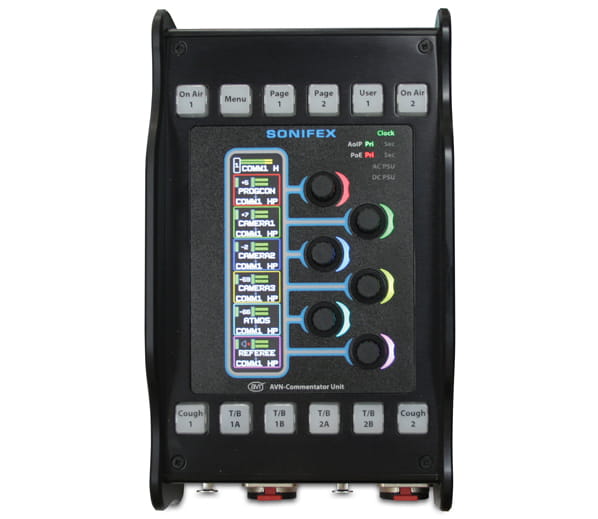

Wszystkie przyciski mają tekst w formie klawiszy i można je skonfigurować dla dowolnego przycisku w dowolnej pozycji. Dostępnych jest kilka standardowych operacji:

• 2 przyciski On-Air mogą być używane do podłączenia mikrofonu audio do głównego wyjścia, albo przez AoIP, albo przez cyfrowe połączenie audio AES. W razie potrzeby przyciski On-Air można zablokować.
  Przycisk Menu umożliwia dostęp do ograniczonych opcji konfiguracji na wyświetlaczu TFT.
• 2 przyciski Page zmieniają wyświetlacz i enkodery w celu monitorowania dodatkowego zestawu źródeł, punktów miksowania lub wyjść. Można wstępnie zaprogramować do 4 stron, np. jedną dla wejść talkback, jedną dla wyjść, jedną do monitorowania innych źródeł.
• 2 przyciski Cough powodują wyłączenie komentatora po ich naciśnięciu.
  Przycisk użytkownika można zaprogramować do wykonywania dowolnej funkcji za pomocą serwera internetowego.
• 4 przyciski T/B (talkback) można skonfigurować do inicjowania funkcji talkback za pośrednictwem cyfrowego połączenia audio AoIP lub AES, przy użyciu 4 szyn talkback. Przyciski talkback działają w trybie leniwego talkback, wyłączając komentatora po wywołaniu.
• 6 x enkoderów obrotowych.
• 4 x strony po 6 pozycji enkodera obrotowego (łącznie 24).

Podświetlane logo “Sonifex” działa jako wskaźnik zasilania, a podświetlane diody LED wskazują stan zegara sieciowego, stan łącza AoIP Primary i AoIP Secondary, PoE Primary, PoE Secondary i aktywne zasilanie DC.
