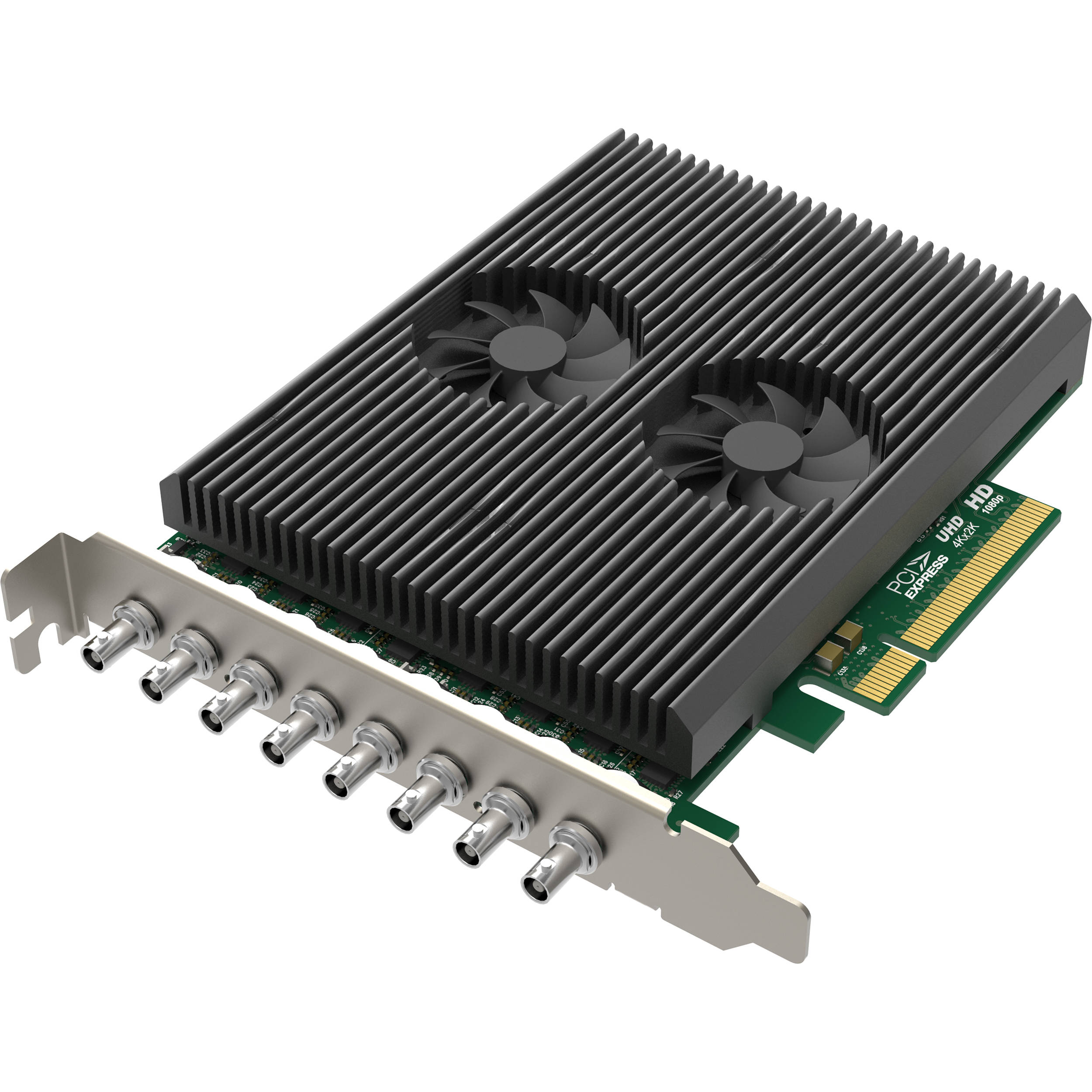

Magewell Pro Capture Dual SDI 4K Plus

Pro Capture Dual SDI 4K Plus

To karta przechwytująca, która obsługuje różne sposoby połączenia SDI o rozdzielczości 4K:

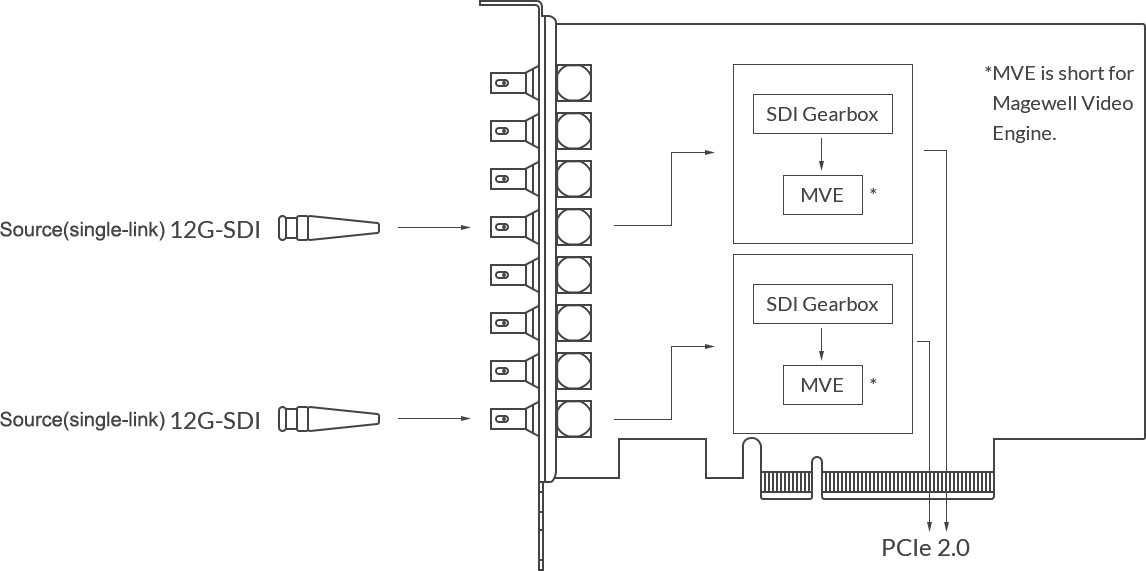

• Single-link 12G-SDI

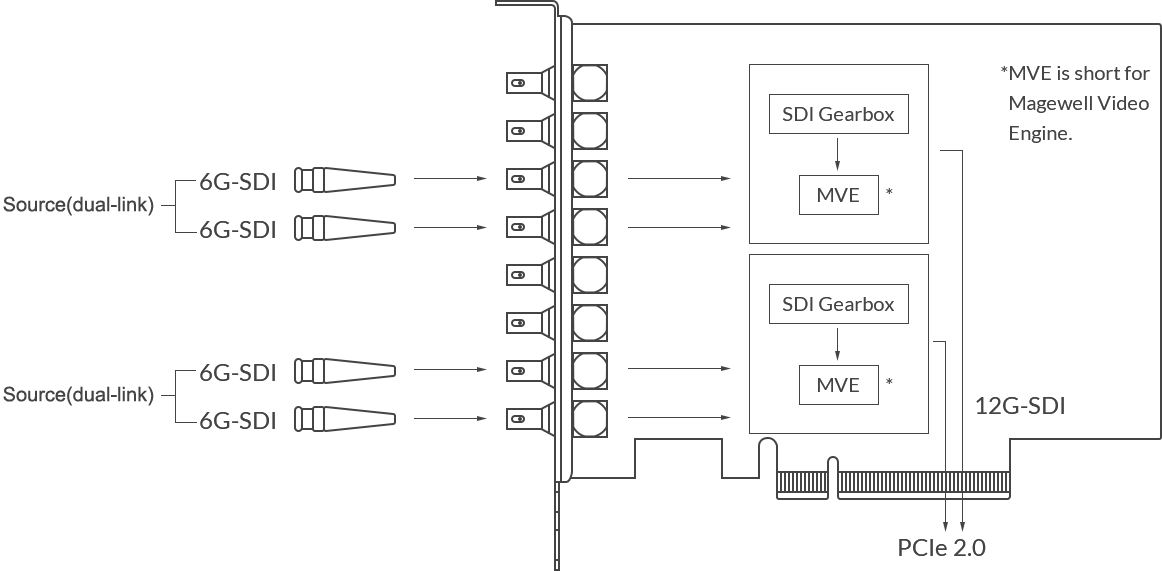

• Dual-link 6G-SDI

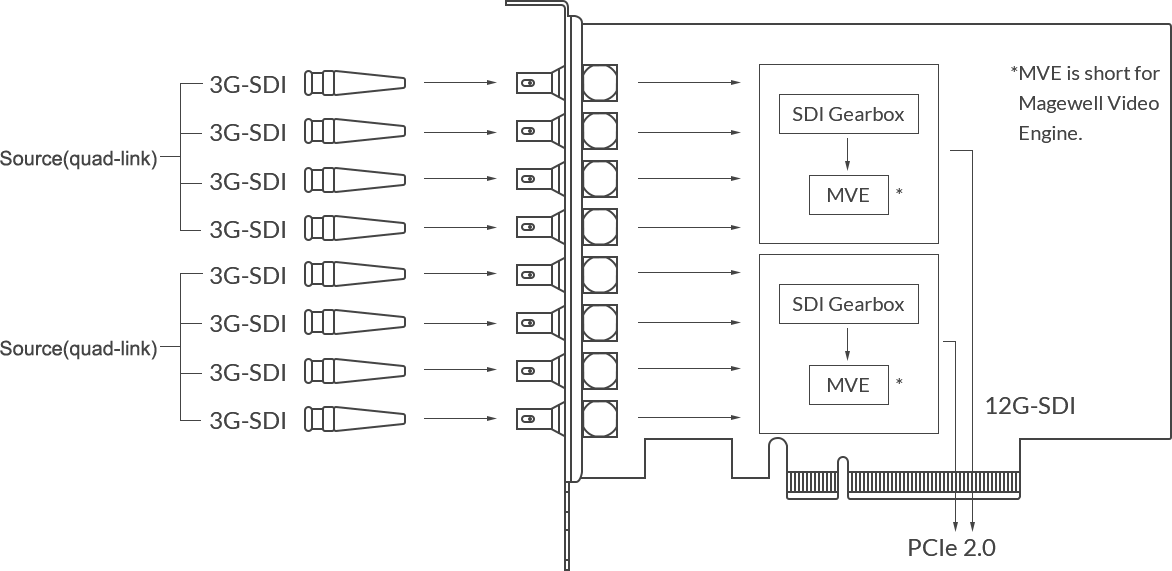

• Quad-link 3G-SDI

Dzięki temu, możesz przechwytywać sygnały SDI o wysokiej rozdzielczości 4K w zależności od preferowanego sposobu połączenia.

Obsługiwane systemy operacyjne:

• Windows:
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze.
• Linux:
  • Wsparcie dla architektury x86, x64 i ARM.
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04/18.04 (x86 i x64) i nowsze.
  • CentOS 6.5/7 (x86 i x64) i nowsze.
  • Fedora 25/26/27 (x86 i x64) i nowsze.
  • Red Hat 6.5 i nowsze (x86 i x64) i nowsze.
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowsze.
• macOS:
  • OS X 10.9/10.10/10.11.
  • macOS 10.12 i nowsze/10.14.

Zalecane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64).
• Linux:
  • Ubuntu 12.04/14.04/16.04 (x86 i x64).
  • Ubuntu 17.04/17.10/18.04 (x64).
  • CentOS 6.5/7.2 (x86 i x64).
  • Fedora 25/26 (x64).
  • Red Hat 6.5 (x86 i x64).
• macOS:
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4.
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15.

Obsługiwane interfejsy API:

• Windows:
  • DirectShow.
  • DirectKS.
  • Wave API/DirectSound/WASAPI.
• Linux:
  • V4L2.
  • ALSA.
• macOS:
  • AVCaptureSession.
  • AudioUnit.

Obsługiwane oprogramowanie:

• Adobe Flash Media Encoder.
• Livestream.
• Microsoft Media Encoder.
• OBS.
• Skype.
• Vahana.
• VirtualDub.
• VidBlaster.
• Video Stitch.
• VLC.
• vMix.
• Wirecast.
• XSplit.
• Dowolne inne oprogramowanie do kodowania/strumieniowania z obsługą DirectShow/V4L2/AVCaptureSession.

Interfejsy wejściowe:

• HD-BNC x8.
• Cztery złącza są kompatybilne z SD/HD/3G SDI.
• Dwa złącza są kompatybilne z SD/HD/3G/6G SDI.
• Dwa złącza są kompatybilne z SD/HD/3G/6G/12G SDI.
• Obsługa pojedynczego połączenia (Single Link), podwójnego połączenia (Dual Link) i czterokrotnego połączenia (Quad Link).

Interfejsy gospodarza:

• PCIe Gen2 x8.

Funkcje interfejsu wejściowego:

• Obsługa rozdzielczości wideo wejściowego do 4096×2160 pikseli.
• Automatyczne wykrywanie pojedynczego połączenia (Single Link), podwójnego połączenia (Dual Link) i czterokrotnego połączenia (Quad Link).

Specyficzne funkcje SDI:

• Zintegrowany wyrównywacz kablowy, który rozszerza długość kabla w następujący sposób:
  • Do 330 m dla sygnałów SD-SDI.
  • Do 190 m dla sygnałów HD-SDI.
  • Do 150 m dla sygnałów 3G-SDI.
  • Do 75 m dla sygnałów 6G-SDI.
  • Do 40 m dla sygnałów 12G-SDI.
• Obsługa standardów SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS/6G/12G.
• Obsługa trybu 2K (2048×1080) i 4K (4096×2160).
• Obsługa próbkowania koloru RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2.
• Obsługa głębi koloru 10/12-bitowej.
• Obsługa wyodrębniania identyfikatora ładunku SMPTE 352.
• Obsługa do 8 (mono) kanałów audio o częstotliwości próbkowania 48 kHz.
• Obsługa wyodrębniania informacji o formacji audio i danych o stanie kanału.
• Obsługa Closed Caption za pomocą SDK.

Formaty przechwytywania wideo:

• Obsługa rozdzielczości przechwytywania obrazu do 4096×2160 pikseli.
• Obsługa prędkości klatek przechwytywania do 144 klatek na sekundę (Rzeczywista prędkość przechwytywania może być ograniczona przez przepustowość PCIe i rozdzielczość obrazu).
• Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32.
• Obsługa formatów przechwytywania 4:4:4 10-bitowych: V410, Y410.
• Więcej formatów przechwytywania jest obsługiwane za pomocą Magewell Capture SDK.

Funkcje przetwarzania wideo:

• Dwie linie przetwarzania wideo o przepustowości przetwarzania około 720 milionów pikseli na sekundę dla każdej z nich.
• Pełne przetwarzanie wideo z 10-bitową głębią koloru.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo.
  • Przędzenie (weave).
  • Wymieszanie górnego i dolnego pola (blend top & bottom field).
  • Tylko górne pole (top field only).
  • Tylko dolne pole (bottom field only).
• Konwersja proporcji wideo.
  • Automatyczny lub manualny wybór proporcji wideo wejściowego.
  • Automatyczny lub manualny wybór proporcji wideo przechwytywanego.
  • Trzy tryby konwersji proporcji: Ignorowanie (anamorficzne), Kadrowanie lub Wypełnienie (letterbox lub pillarbox).
• Konwersja formatu koloru wideo.
  • Automatyczny lub manualny wybór formatu koloru i zakresu kwantyzacji wejściowego.
  • Automatyczny lub manualny wybór formatu koloru, zakresu kwantyzacji i zakresu nasycenia przechwytywanego.
  • Obsługa formatów koloru RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
  • Obsługa ograniczonego lub pełnego zakresu kwantyzacji.
  • Obsługa ograniczonego, pełnego i rozszerzonego zakresu nasycenia.
• Konwersja częstotliwości klatek wideo.
• Kompozycja OSD (On-Screen Display) wideo.
  • Obsługa obrazu OSD w formacie PNG (do rozdzielczości 4096×2160).
  • Obsługa dynamicznego ładowania obrazu RGBA OSD za pomocą SDK.

Wiele kart w jednym systemie:

• Wsparcie dla podłączania wielu kart do jednego systemu.
• Wbudowany przełącznik obrotowy do ustawiania numeru karty, z 16 pozycjami od 0 do F.
• Drzewo urządzeń sprzętowych systemu wyświetli “01: Pro Capture Dual SDI 4K+” gdy przełącznik obrotowy będzie ustawiony na 1, i tak dalej.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiany przez przełącznik obrotowy).

Wiele strumieni przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego jednego kanału wejściowego.
• Niezależne kadrowanie, proporcje, format koloru, rozdzielczość, częstotliwość klatek, deinterlacing, dostosowanie koloru i ustawienia OSD dla każdego indywidualnego strumienia.

Obsługa ultra-niskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo.
• Tryb częściowego powiadamiania w SDK.

Synchronizacja znaczników czasowych i A/V:

• Sprzętowy zegar o wysokiej rozdzielczości bazujący na sprzęcie o rozdzielczości 100 ns.
• Ramki audio (192 próbki audio) i wideo są opatrzone znacznikami czasowymi zegara sprzętowego.
• Zegar sprzętowy można zsynchronizować między kartami (za pośrednictwem SDK).

Przechwytywanie wideo za pomocą SG-DMA (Przydzielony dostęp do pamięci):

• Przepustowość przesyłania danych DMA wynosząca około 1600 MB/s na kanał w systemie PCIe 2.x.
• Przepustowość przesyłania danych DMA wynosząca około 800 MB/s na kanał w systemie PCIe 1.x.
• Wsparcie dla automatycznego wykrywania powierzchni GPU z układami Intel tiled.
• Wsparcie dla DirectGMA dla chipsetów kart graficznych AMD.
• Wsparcie dla GPUDirect dla chipsetów kart graficznych Nvidia.

SDK:

• Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności.

Modyfikacje sterowników systemu Windows:

• Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów kluczy rejestru: poziom globalny, poziom produktu i poziom urządzenia.
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowywane za pomocą kluczy rejestru.

Aktualizacja oprogramowania układowego (firmware):

• Wiele kart w jednym systemie może być aktualizowane jednocześnie.
• Karty mogą być aktualizowane bez wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagany restart).
• Bezpieczna aktualizacja. Jeśli wystąpi wyłączenie zasilania lub awaria systemu podczas aktualizacji oprogramowania układowego, zostanie automatycznie przywrócona wersja początkowa.

Wskaźnik LED:

• Diody LED wskazujący stan pracy każdego kanału:
  • Pulsowanie powolne: bezczynność (idle).
  • Zapalone: sygnał wejściowy zablokowany (input signal locked).
  • Wyłączone: sygnał wejściowy odblokowany (input signal unlocked).
  • Podwójne mrugnięcie: błąd pamięci lub niepowodzenie konfiguracji FPGA.
