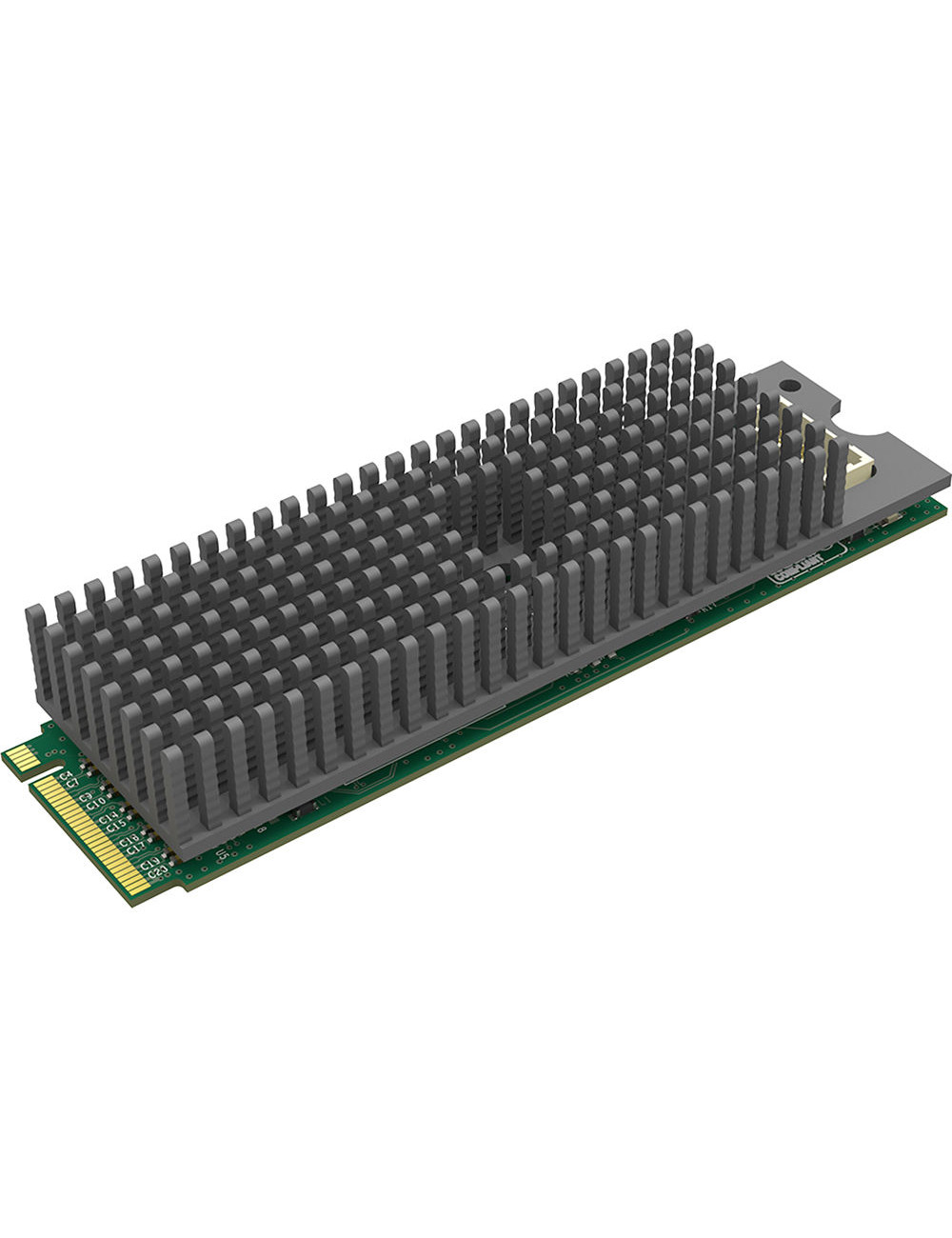

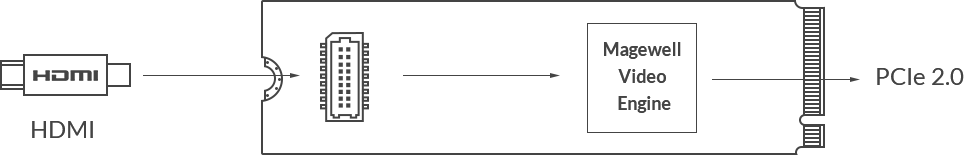

Magewell 115200000 Eco Capture HDMI 4K M.2

Obsługiwane systemy operacyjne:

• Windows:
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze wersje.
• Linux (obsługa architektur x86, x64 i ARM):
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze wersje.
  • CentOS 6.5/7 (x86 i x64) i nowsze wersje.
  • Fedora 25/26/27 (x86 i x64) i nowsze wersje.
  • Red Hat 6.5 (x86 i x64) i nowsze wersje.
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowsze.

Zalecane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64).
• Linux:
  • Ubuntu 12.04/14.04/16.04 (x86 i x64).
  • Ubuntu 17.04/17.10/18.04 (x64).
  • CentOS 6.5/7.2 (x86 i x64).
  • Fedora 25/26 (x64).
  • Red Hat 6.5 (x86 i x64).

Obsługiwane interfejsy API:

• Windows:
  • DirectShow.
  • DirectKS.
  • Wave API/DirectSound/WASAPI.
• Linux:
  • V4L2.
  • ALSA.

Obsługiwane oprogramowanie:

• VLC.
• VirtualDub.
• OBS.
• XSplit.
• vMix.
• VidBlaster.
• Wirecast.
• Microsoft Media Encoder.
• Adobe Flash Media Encoder.
• Dowolne inne oprogramowanie kodujące/przekształcające strumienie wideo z obsługą DirectShow/V4L2.

Obsługiwane interfejsy wejściowe:

• Gniazdo JST SHD 20-Pin (Numer części: 11520).
  • DVI-D 1.0.
  • HDMI 1.4.
• Gniazdo FPC 20-Pin (Numer części: 11524).
  • DVI-D 1.0.
  • HDMI 1.4.

Obsługiwane interfejsy hosta:

• M.2 2280 Typ M (PCIe Gen2 x4).

Funkcje wejściowe:

• Obsługa rozdzielczości wideo wejściowego do 4096×2160 pikseli.

Funkcje specyficzne dla HDMI:

• Odbiornik HDMI o częstotliwości 297 MHz.
• Adaptacyjny ekwalizer HDMI.
• Obsługa niestandardowego EDID.
• Obsługa ekstrakcji informacji z ramek AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut.
• Pełne wsparcie dla kolorometrii.
• Obsługa sygnałów formatu RGB/YUV 4:4:4 8-bitowego o częstotliwości pikseli nie przekraczającej 297 MHz.
• Obsługa sygnałów formatu YUV 4:2:2 12-bitowego o częstotliwości pikseli nie przekraczającej 297 MHz.
• Obsługa sygnałów formatu RGB/YUV 4:4:4 10/12-bitowego o częstotliwości pikseli nie przekraczającej 170 MHz.
• Obsługa do 8-strumieniowych audio IEC60958/IEC61937 za pośrednictwem SDK.
• Ekstrakcja informacji o formacie audio i statusu kanału.
• Ekstrakcja informacji o czasie wideo.
• Ekstrakcja informacji o formacie 3D.
• Ekstrakcja sygnału czasu Sony/Canon DSLR.
• Obsługa trybu 3D Side-by-Side Half, Top-and-Bottom, Frame Packing.

Formaty przechwytywania wideo:

• Obsługa rozdzielczości przechwytywania obrazu do 4096×2160 pikseli.
• Obsługa prędkości klatek przechwytywania do 144 kl/s (rzeczywista prędkość klatek przechwytywania może być ograniczona przez przepustowość PCIe i rozdzielczość obrazu).
• Obsługa formatów przechwytywania 4:2:0 8-bitowego: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8-bitowego: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8-bitowego: V308, IYU2, V408, BGR24, BGR32.
• Dodatkowe formaty przechwytywania są obsługiwane za pomocą SDK.

Przetwarzanie wideo:

• Przepustowość przetwarzania wynosząca ~360 megapikseli na sekundę.
• Obsługa 8-bitowego 4:4:4 przetwarzania wideo.

Skalowanie wideo:

• Możliwość skalowania wideo.

Deinterlacing wideo:

• Wygładzanie (weave) wideo.
• Łączenie górnego i dolnego pola (blend) wideo.

Konwersja formatu kolorów wideo:

• Obsługa formatów kolorów: RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
• Możliwość wyboru automatycznego lub ręcznego formatu kolorów wejściowych i zakresu kwantyzacji.
• Możliwość wyboru automatycznego lub ręcznego formatu kolorów przechwytywanych, zakresu kwantyzacji i zakresu nasycenia.
• Obsługa zarówno ograniczonego (Limited) jak i pełnego (Full) zakresu kwantyzacji.
• Obsługa ograniczonego (Limited), pełnego (Full) oraz “Extended gamut” zakresu nasycenia.

Konwersja częstotliwości klatek wideo:

• Możliwość konwersji częstotliwości klatek wideo.

Wielokrotne karty w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu.
• Możliwość ustawienia numeru karty za pomocą przełącznika DIP (16 pozycji).
• Struktura sprzętowa systemu wyświetli “01: Eco Capture HDMI 4K M.2” gdy przełącznik DIP jest ustawiony na 0001, itd.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony za pomocą przełącznika DIP).

Wielokrotne replikowane strumienie przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla jednego kanału wejściowego, ale muszą być w tym samym formacie przechwytywania.

Synchronizacja znaczników czasowych i dźwięku/wideo:

• Wysokorozdzielczy, oparty na sprzęcie zegar o rozdzielczości 100 ns.
• Ramki audio (192 próbki audio) i ramki wideo oznaczone są sprzętowym zegarem.
• Możliwość synchronizacji sprzętowego zegara między kartami (za pomocą SDK).

Przechwytywanie wideo SG-DMA:

• Przepustowość przesyłania danych DMA na poziomie ~1200 MB/s na kanał w systemie PCIe 2.x.
• Przepustowość przesyłania danych DMA na poziomie ~800 MB/s na kanał w systemie PCIe 1.x.
• Obsługa automatycznego wykrywania Intel tiled GPU surface.
• Obsługa DirectGMA dla chipsetów kart graficznych AMD.
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia.

SDK:

• Magewell Capture SDK dla DirectShow (Windows) lub V4L2 (Linux) dla łatwej integracji.
• Magewell Capture SDK dla DirectKS (Windows) lub ioctl (Linux) dla maksymalnej elastyczności i wydajności.

Dostosowywanie sterowników systemu Windows:

• Możliwość kontrolowania wszystkich opcji za pomocą trzech poziomów kluczy rejestru: globalnego, poziomu produktu i poziomu urządzenia.
• Możliwość dostosowywania nazw filtrów wideo, audio i crossbar za pomocą kluczy rejestru.

Aktualizacja firmware:

• Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie.
• Możliwość aktualizacji kart bez wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagane ponowne uruchomienie).
• Bezpieczna aktualizacja. Jeśli wyłączy się zasilanie lub wystąpi awaria systemu w trakcie aktualizacji firmware, automatycznie przywróci się do wersji początkowej. Ta funkcja jest dostępna tylko dla wersji firmware 1.21 i nowszych.

Diody LED:

• Diody LED statusu wskazujący stan pracy każdego kanału:
• • • Powolne pulsowanie: bezczynność.
    • Świecenie: zablokowany sygnał wejściowy.
    • Brak świecenia: niezablokowany sygnał wejściowy.
    • Podwójne miganie: błąd pamięci lub konfiguracji FPGA.
