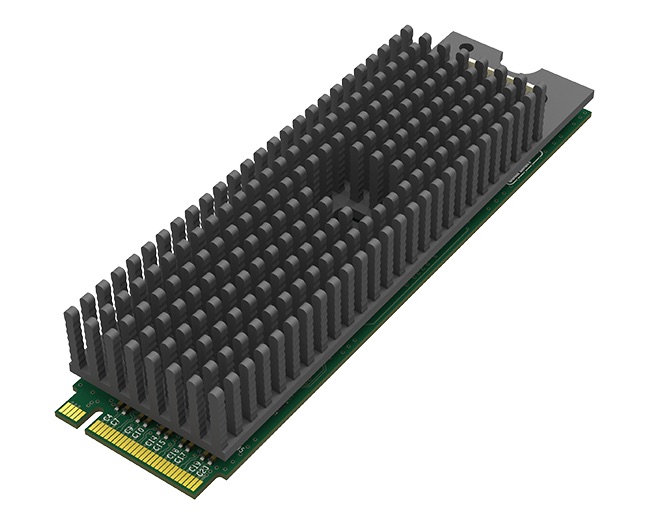

Eco Capture HDMI 4K M.2
To karta przechwytująca obsługująca wejście HDMI 4K z osadzonym dźwiękiem.
Obsługiwane systemy operacyjne:
- Windows
- Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64) i nowsze
- Linux (obsługa architektur x86, x64 i ARM)
- Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64) i nowsze
- CentOS 6.5/7 (x86 & x64) i nowsze
- Fedora 25/26/27 (x86 & x64) i nowsze
- Red Hat 6.5 (x86 & x64) i nowsze
- Inne systemy operacyjne Linux z jądrem w wersji 2.6.35 i nowsze
Zalecane systemy operacyjne (przetestowane):
- Windows
- Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)
- Linux
- Ubuntu 12.04/14.04/16.04 (x86 & x64)
- Ubuntu 17.04/17.10/18.04 (x64)
- CentOS 6.5/7.2 (x86 & x64)
- Fedora 25/26 (x64)
- Red Hat 6.5 (x86 & x64)
Obsługiwane interfejsy API:
- Windows
- DirectShow
- DirectKS
- Wave API/DirectSound/WASAPI
- Linux
Obsługiwane oprogramowanie:
- VLC
- VirtualDub
- OBS
- XSplit
- vMix
- VidBlaster
- Wirecast
- Microsoft Media Encoder
- Adobe Flash Media Encoder
- Inne oprogramowanie do kodowania/transmisji w oparciu o DirectShow/V4L2
Interfejsy wejściowe:
- Gniazdo JST SHD 20-Pin (Numer części: 11520)
- Gniazdo FPC 20-Pin (Numer części: 11524)
Interfejsy hosta:
- M.2 2280 Type M (PCIe Gen2 x4)
Funkcje wejścia:
- Obsługa rozdzielczości wideo wejściowego do 4096×2160 pikseli
- Specyficzne funkcje HDMI:
- Odbiornik HDMI o częstotliwości 297 MHz
- Adaptacyjny wyrównywacz HDMI
- Obsługa niestandardowego EDID
- Obsługa ekstrakcji informacji o strukturze AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut
- Pełne wsparcie dla gamutu kolorów
- Obsługa sygnałów formatu RGB/YUV 4:4:4 8-bitowego o częstotliwości pikseli nieprzekraczającej 297 MHz
- Obsługa sygnałów formatu YUV 4:2:2 12-bitowego o częstotliwości pikseli nieprzekraczającej 297 MHz
- Obsługa sygnałów formatu RGB/YUV 4:4:4 10/12-bitowego o częstotliwości pikseli nieprzekraczającej 170 MHz
- Obsługa do 8-kanałowych strumieni audio IEC60958/IEC61937 przez SDK
- Ekstrakcja informacji o formacie audio i danych o stanie kanału
- Ekstrakcja informacji o czasie wideo
- Ekstrakcja informacji o formacie 3D
- Ekstrakcja timecode’u Sony/Canon DSLR
- Obsługa trybów 3D: Side-by-Side Half, Top-and-Bottom, Frame Packing
- Formaty przechwytywania wideo:
- Obsługa rozdzielczości obrazu do 4096×2160 pikseli
- Obsługa częstotliwości odświeżania do 144 klatek na sekundę (rzeczywista częstotliwość przechwytywania może być ograniczona przez przepustowość PCIe i rozdzielczość obrazu)
- Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12
- Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY
- Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32
- Więcej formatów przechwytywania jest obsługiwanych przez SDK
Funkcje przetwarzania wideo:
- Potok przetwarzania wideo z przepustowością przetwarzania około 360 mln pikseli/s
- Przetwarzanie wideo 8-bitowe 4:4:4
- Skalowanie wideo
- Deinterlacing wideo
- Przeplot
- Połączenie górnego i dolnego pola
- Konwersja formatu kolorów wideo
- Automatyczny lub ręczny wybór formatu kolorów wejściowych i zakresu kwantyzacji
- Automatyczny lub ręczny wybór formatu kolorów przechwytywania, zakresu kwantyzacji i zakresu nasycenia
- Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020
- Obsługa zakresu kwantyzacji ograniczonego lub pełnego
- Obsługa zakresu nasycenia ograniczonego, pełnego i “Extended gamut”
- Konwersja częstotliwości odświeżania wideo
Wielokrotne karty w jednym systemie:
- Obsługa wielu kart podłączonych do jednego systemu
- Przełącznik DIP na karcie umożliwia ustawienie numeru karty na 16 pozycjach
- Drzewo urządzeń sprzętowych systemu wyświetli “01: Eco Capture HDMI 4K M.2”, gdy przełącznik DIP będzie ustawiony na 0001, i tak dalej
- Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony przez przełącznik DIP)
Wielokrotne powielane strumienie przechwytywania:
- Nieograniczona liczba strumieni przechwytywania dla dowolnego jednego kanału wejściowego, ale strumienie przechwytywania muszą być w tym samym formacie przechwytywania.
Synchronizacja znaczników czasu i dźwięku/wideo:
- Zegar sprzętowy o wysokiej rozdzielczości 100 ns
- Ramki dźwiękowe (192 próbki audio) i ramki wideo są oznaczone zegarem sprzętowym
- Zegar sprzętowy może być zsynchronizowany między kartami (za pomocą SDK)
Przechwytywanie wideo SG-DMA:
- Przepustowość DMA na poziomie około 1200 MB/s na kanał w systemie PCIe 2.x
- Przepustowość DMA na poziomie około 800 MB/s na kanał w systemie PCIe 1.x
- Obsługa automatycznego wykrywania Intel tiled GPU surface
- Obsługa DirectGMA dla chipsetów kart graficznych AMD
- Obsługa GPUDirect dla chipsetów kart graficznych Nvidia
SDK:
- Magewell Capture SDK dla DirectShow (Windows) lub V4L2 (Linux) dla łatwej integracji
- Magewell Capture SDK dla DirectKS (Windows) lub ioctl (Linux) dla maksymalnej elastyczności i wydajności
Modyfikacje sterowników Windows:
- Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów kluczy rejestru: poziom globalny, poziom produktu i poziom urządzenia
- Nazwy filtrów wideo, audio i Crossbar mogą być dostosowane za pomocą kluczy rejestru
Aktualizacja firmware’u:
- Wielokrotne karty w jednym systemie mogą być aktualizowane jednocześnie
- Karty mogą być aktualizowane bez wyłączania zasilania systemu (w większości przypadków nawet restart nie jest potrzebny)
- Bezpieczna aktualizacja. Jeśli wyłączysz zasilanie lub wystąpi awaria systemu podczas aktualizacji firmware’u, zostanie on automatycznie przywrócony do wersji początkowej. Ta funkcja jest dostępna tylko dla wersji firmware’u 1.21 i nowszych.
Wskaźnik LED:
- Diody LED sygnalizujące stan pracy każdego kanału:
- Powolne pulsowanie: bezczynność
- Świeci: sygnał wejściowy zablokowany
- Wyłączona: sygnał wejściowy niezablokowany
- Podwójne mignięcie: błąd pamięci lub błąd konfiguracji FPGA
