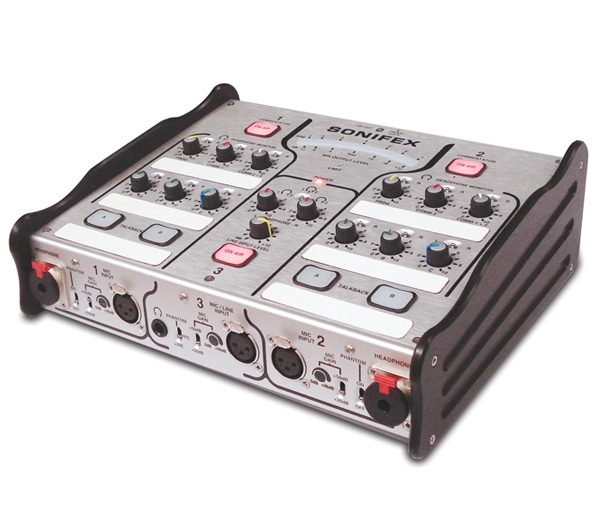

CM-CU21 to wysokiej jakości przenośna jednostka komentatorska. Jego solidna konstrukcja i elastyczność funkcji sprawiają, że nadaje się do użytku w wielu różnych środowiskach.
Zapewnia dwie w pełni funkcjonalne pozycje komentatora i trzecią pozycję gościa, która może być alternatywnie używana jako wejście liniowe. Każda pozycja ma indywidualne wyjście, z dwoma dodatkowymi wyjściami zapewniającymi miks wszystkich aktywnych kanałów komentarza. Wskaźnik limitu na panelu głównym pokazuje, kiedy regulowany limiter na wyjściach miksowania jest aktywny, a jasny 21-segmentowy miernik LED PPM, który można wyłączyć, pokazuje poziom głównego wyjścia.
Dwa kanały wyjściowe talkback, z wbudowanym limiterem, są dostępne dla każdego z dwóch głównych komentatorów i mogą być połączone w celu zapewnienia jednoczesnej pracy.
Szeroki zakres wzmocnienia wejściowego i przełączane zasilanie phantom na każdej pozycji komentatora umożliwia obsługę różnych typów mikrofonów, w tym wstęgowych o niskiej mocy wyjściowej, zestawów słuchawkowych i mikrofonów z zasilaniem phantom o wysokiej mocy wyjściowej. Dostępne są 4 transformatorowe zbalansowane wejścia zwrotne audio, które wraz z wejściami komentatora są kierowane do elementów sterujących monitora słuchawkowego. Za pomocą tych elementów sterujących słuchawek można regulować dowolne wejście monitora i wysyłać je do lewego, prawego lub obu uszu.
Port GPIO zapewnia wyjście z otwartym kolektorem wskazujące dowolny aktywny kanał On-Air lub talkback, a cztery zdalne wejścia zapewniają zewnętrzne wywołanie/alarm dla każdego z elementów sterujących talkback.
Urządzenie posiada wbudowany generator tonu testowego ułatwiający identyfikację kanału i sprawdzenie okablowania. Po włączeniu ton testowy jest kierowany do wymaganego wyjścia po prostu przez naciśnięcie odpowiedniego przycisku on air lub talkback.
Przełącznik blokady On-Air zapobiega przypadkowej dezaktywacji przycisków On-Air, a przełącznik T/B Gang łączy działanie głośników talkback A i B.
Elastyczny zakres opcji pozwala na dostosowanie jednostki komentatora, aby lepiej odpowiadała wymaganiom operacyjnym i osobistym użytkownika. Obejmują one opcje chwilowego lub zatrzaskowego działania przycisków talkback, trwałego włączania lub wyłączania dowolnego z wejść komentatora, domyślnego routingu sygnału słuchawkowego i poziomów podświetlenia wskaźnika panelu głównego.
Moduł komentatora CM-CU21 może być zasilany z uniwersalnego wejścia sieciowego 85-264 V AC przy 47-63 Hz lub z wejścia 12-24 V DC.
|
Mikrofonowe wejście |
Zakres wzmocnienia |
+20dB do +86dB
|
| Maksymalny poziom wejściowy | -6dBu | |
| Ekwiwalentny szum wejściowy |
130dB odniesienie. 80dB wzmocnienie przy 150Ω zakończenia, 128dB odniesienie. 50dB wzmocnienie przy 150Ω zakończenia
|
|
| Współczynnik tłumienia wspólnej modulacji | >60dB | |
| Odpowiedź częstotliwościowa |
±0.5dB od 20Hz do 22kHz
|
|
|
Elektronicznie zrównoważone wejście liniowe |
Zakres wzmocnienia | -83dB do +10dB |
| Maksymalny poziom wejściowy | +25dBu | |
| Współczynnik tłumienia wspólnej modulacji | >70dB | |
| Odpowiedź częstotliwościowa |
±0.2dB od 20Hz do 22kHz
|
|
|
Zrównoważone transformatorowo wejścia monitorowe |
Zakres wzmocnienia |
-66dB do +11dB mierzone przy wyjściu słuchawkowym
|
| Maksymalny poziom wejściowy | +25dBu | |
| Współczynnik tłumienia wspólnej modulacji | >60dB | |
| Odpowiedź częstotliwościowa |
±0.5dB od 20Hz do 22kHz
|
|
|
Zrównoważone transformatorowo wyjścia główne |
Maksymalny poziom wyjściowy (z limiterem wyłączonym) | +24dBu |
| Odpowiedź częstotliwościowa |
±0.5dB od 20Hz do 22kHz
|
|
| Szum |
-94dB średnie odniesienie. Ref +8dB wejście liniowe
|
|
| Zniekształcenia THD i N |
<0.02% odniesienie. 1kHz @ +8dBu, <0.065% odniesienie. 1kHz @ +18dBu, Punkt 1% zniekształcenia: +18dBu @ 24Hz
|
|
|
Zrównoważone transformatorowo wyjścia talkbackowe |
Maksymalny poziom wyjściowy (ograniczony) | +8dBu |
| Odpowiedź częstotliwościowa |
±0.5dB od 20Hz do 22kHz
|
|
| Szum |
-94dB średnie odniesienie. Ref +8dB wejście liniowe
|
|
| Zniekształcenia THD i N |
<0.02% odniesienie. 1kHz @ +8dBu
|
|
|
Elektronicznie zrównoważone wyjścia komunikacyjne |
Maksymalny poziom wyjściowy (ograniczony) | +25dBu |
| Odpowiedź częstotliwościowa |
±0.2dB od 20Hz do 22kHz
|
|
| Szum |
-98dB średnie odniesienie. Ref +8dB wejście liniowe
|
|
| Zniekształcenia THD i N |
<0.002% odniesienie. 1kHz @ +8dBu
|
|
|
Wyjścia słuchawkowe |
Zakres wzmocnienia | -66dB do +11dB |
| Maksymalny poziom wyjściowy | +19dBu | |
| Odpowiedź częstotliwościowa |
±0.5dB od 20Hz do 22kHz odniesienie 0dB @ 1kHz
|
|
| Szum |
-85dB średnie odniesienie. Ref +8dB wejście liniowe
|
|
| Zniekształcenia THD i N |
<0.005% odniesienie. 1kHz @ +8dBu
|
|
|

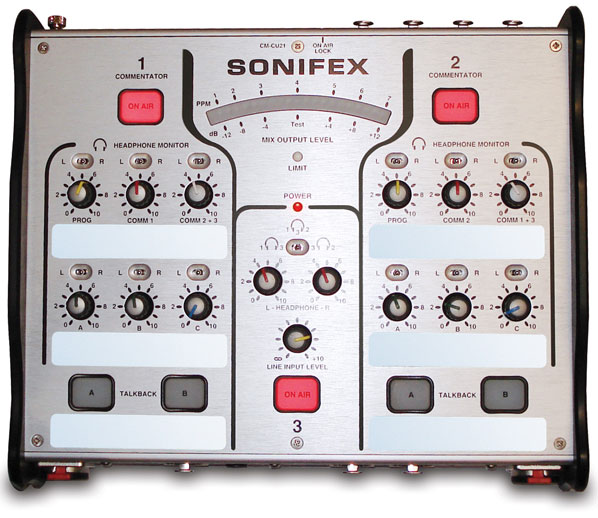

Elementy operacyjne i wskaźniki na panelu głównym |
Przyciski On-Air 1-3 |
Podświetlane przyciski z trwałym działaniem
|
| Przyciski Talkback A i B |
Podświetlane przyciski z wybieralnym działaniem momentary i/lub latching
|
|
| Kontrole monitora słuchawkowego |
Potencjometry regulacji poziomu źródła wejściowego
|
|
| Przełączniki wyboru kanału słuchawkowego |
Poziom wejściowy pozycji gościa w trybie linii
|
|
| Licznik PPM |
21 segmentowy wyświetlacz pokazujący poziom miksu wyjściowego, jasność można regulować
|
|
| LED Limit |
Sygnalizuje aktywację limitera miksu wyjściowego, można regulować kolor i jasność
|
|
| LED zasilania |
Sygnalizuje tryb pracy: normalny lub konfigurację
|
|
|

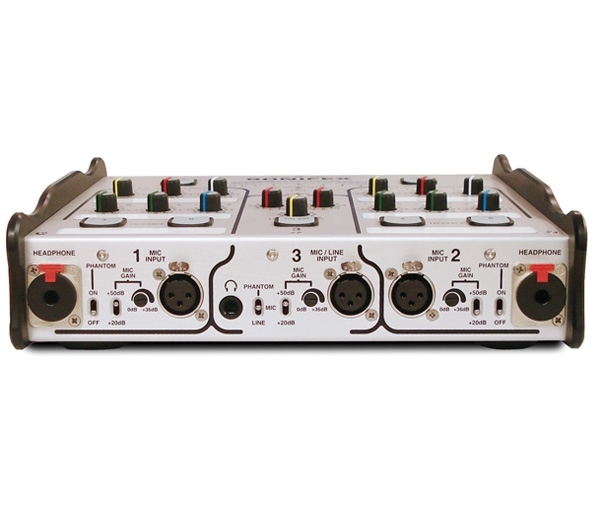

Elementy operacyjne na panelu przednim |
Phantom |
Przełącznik umożliwiający zasilanie phantom 48V dla pozycji 1 i 2
|
| Phantom/Line |
Przełącznik umożliwiający zasilanie phantom 48V lub wybór trybu wejścia liniowego dla pozycji 3
|
|
| Wzmocnienie mikrofonu |
Potencjometr wzmocnienia mikrofonu i przełącznik zakresu wyboru +20-+56dB lub +50-+86dB
|
|
|
Elementy operacyjne na panelu tylnym |
Blokada On Air |
Przełącznik zapobiegający dezaktywacji kontroli On Air
|
| Przycisk chwilowego zignorowania blokady On Air |
Przycisk chwilowego zignorowania blokady On Air
|
|
| Grupowanie Talkback A i B |
Przełącznik łączący działanie talkbacków A i B
|
|
| Wzmocnienie Talkback | 0dB - +12dB | |
| Limiter |
Przełącznik włączający limiter na wyjścia miksu
|
|
| Potencjometr regulacji poziomu limitera |
Potencjometr regulacji poziomu limitera
|
|
| Sygnał testowy |
Przełącznik umożliwiający włączenie tonu wyrównania linii o częstotliwości 1 kHz
|
|
|
Opcje konfiguracyjne - Dostępne przez tryb konfiguracji |
Tryb kontroli On Air |
Wyłączony, normalny lub trwale włączony
|
| Akcja przycisku talkbacku |
Chwilowy, trwały lub oba
|
|
| Trasa słuchawkowa |
Wejście trybu linii pozycji 3 przekierowane/nieprzekierowane do słuchawek pozycji 1 i 2, Wejścia pozycji 1-3 trwale przekierowane/nieprzekierowane do monitorów słuchawkowych
|
|
| Preferencje wyświetlacza |
Kolor i jasność LED Limit, jasność diody LED przycisku, jasność/dopuszczalność licznika PPM
|
|
|
Połączenia na panelu przednim |
Wyjścia słuchawkowe |
2 x złącze jack słuchawkowe z blokadą dla pozycji 1 i 2, 1 x złącze jack słuchawkowe dla pozycji 3
|
| Wejścia mikrofonowe |
2 x żeńskie XLR-3 pin z blokadą dla pozycji 1 i 2
|
|
| Wejście mikrofonowe/liniowe |
1 x żeńskie XLR-3 pin z blokadą dla pozycji 3
|
|
|

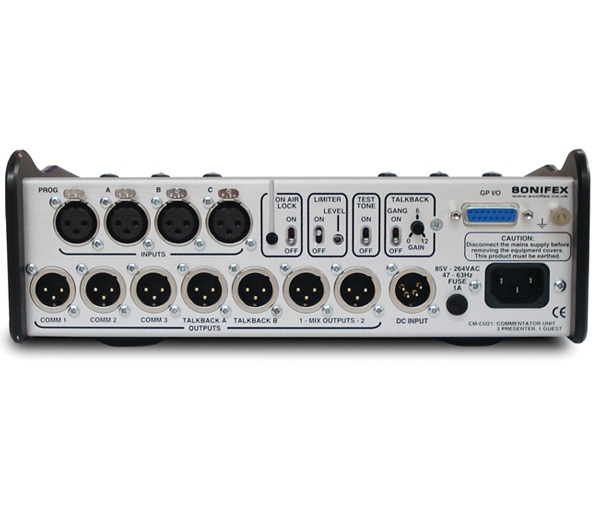

Połączenia na panelu tylnym |
Wejścia Prog, A, B i C |
4 x żeńskie XLR-3 pin (zrównoważone transformatorowo)
|
| Wyjścia Comm1-3 |
3 x męskie XLR-3 pin (zrównoważone elektronicznie)
|
|
| Wyjścia Talkback A i B |
2 x męskie XLR-3 pin (zrównoważone transformatorowo)
|
|
| Wyjścia Mix 1 i 2 |
2 x męskie XLR-3 pin (zrównoważone transformatorowo)
|
|
| Port GPIO |
Gniazdo 15-pinowe typu „D”
|
|
| Wejście sieciowe |
Uniwersalne filtrowane IEC, ciągłe oceniane 85-264VAC, 47-63Hz, 10W
|
|
| Wartość bezpiecznika |
Bezpiecznik przeciwprzepięciowy 1A 20 x 5mm
|
|
| Wejście DC |
Męskie XLR-4 pin 12V DC, 650mA Typowe, 850mA Maksymalne, 24V DC, 325mA Typowe, 425mA Maksymalne
|
|
| Punkt zaciskowy ziemi |
Mocowanie M4 stud
|
|
|
Specyfikacja fizyczna |
Wymiary (Surowe) |
270mm (szer.) x 230mm (głęb.) x 70mm (wys. - przód) x 95mm (wys. - tył)
|
| Wymiary (Opakowanie) |
380mm (szer.) x 350mm (głęb.) x 200mm (wys.)
|
|
| Waga | Netto: 3.34kg Brutto: 4.32kg |
