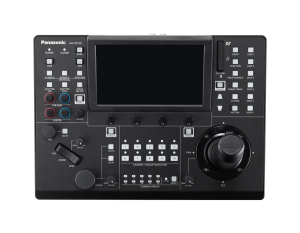

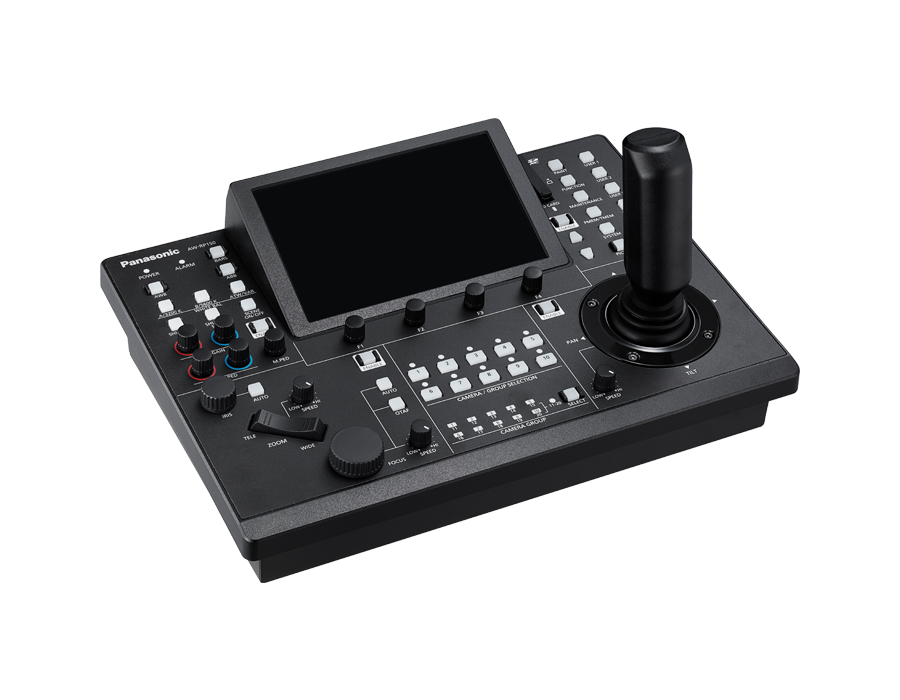

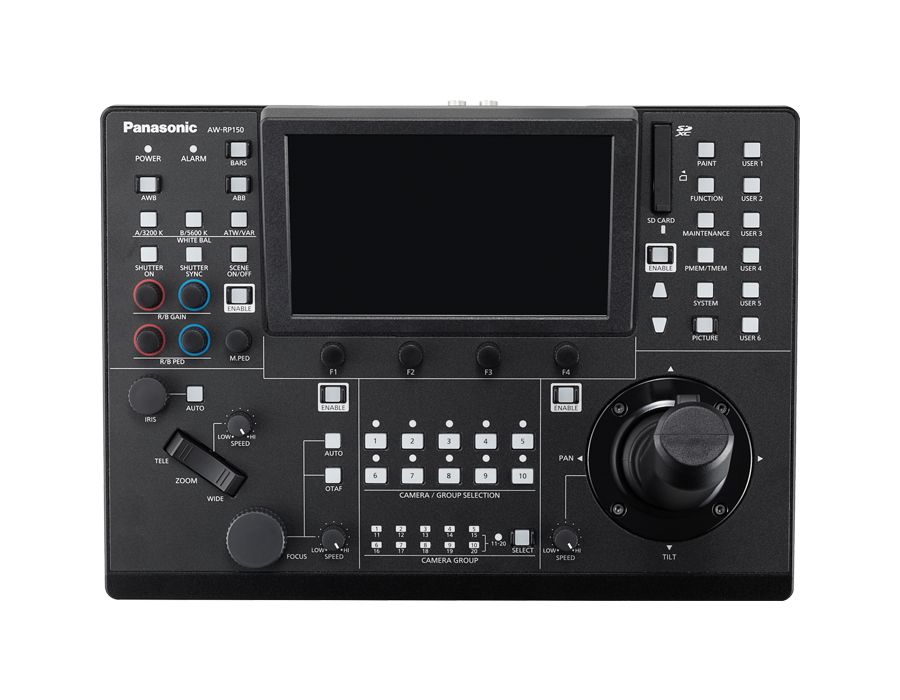

PANASONIC Panel kontrolny AW-RP150

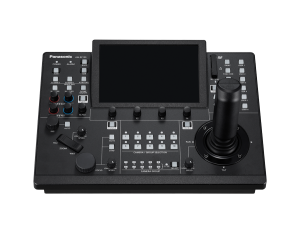

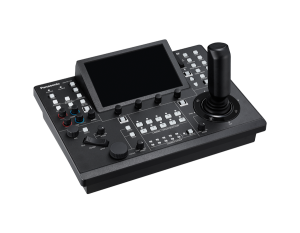

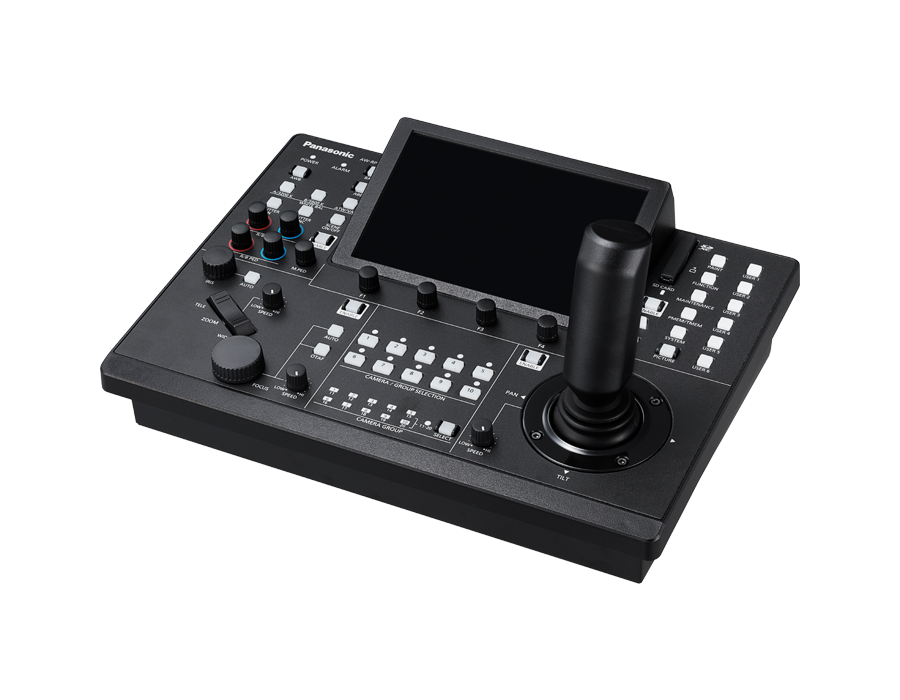

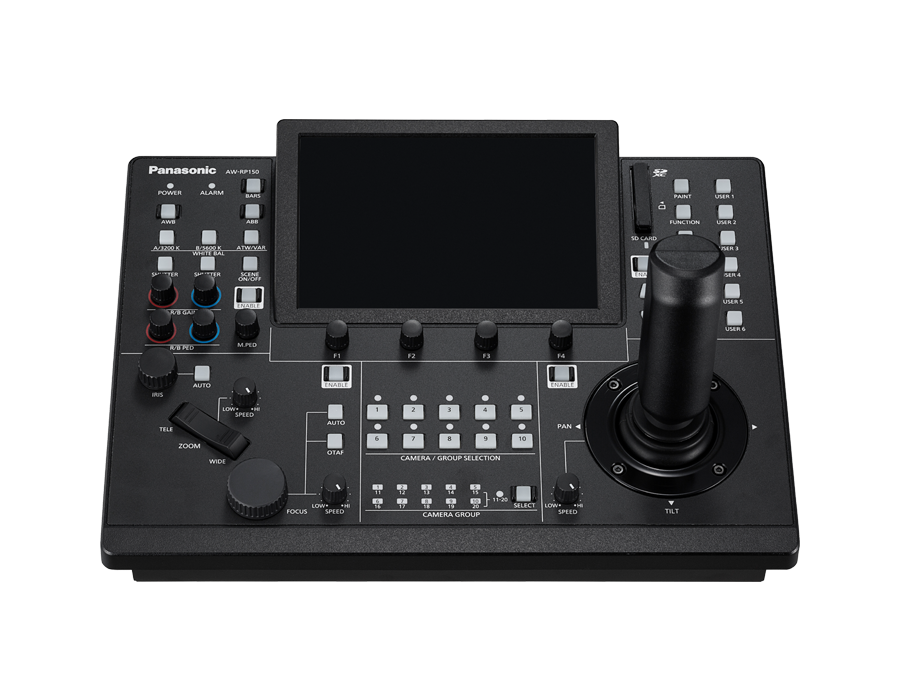

AW-RP150 będzie najnowszym zdalnym sterownikiem kamery uzupełniającym bogatą ofertę profesjonalnych kamer PTZ firmy Panasonic. Wyposażyliśmy go w funkcje znane z urządzeń AW-RP120 i AW-RP50 oraz wprowadziliśmy znaczne usprawnienia w porównaniu z tymi dwoma modelami. Dodaliśmy między innymi nowy joystick umożliwiający obsługę jedną ręką (sterowanie pochyleniem, obrotem, powiększeniem oraz ostrością) i duży ekran dotykowy LCD ułatwiający monitorowanie oraz dostosowywanie ustawień menu.

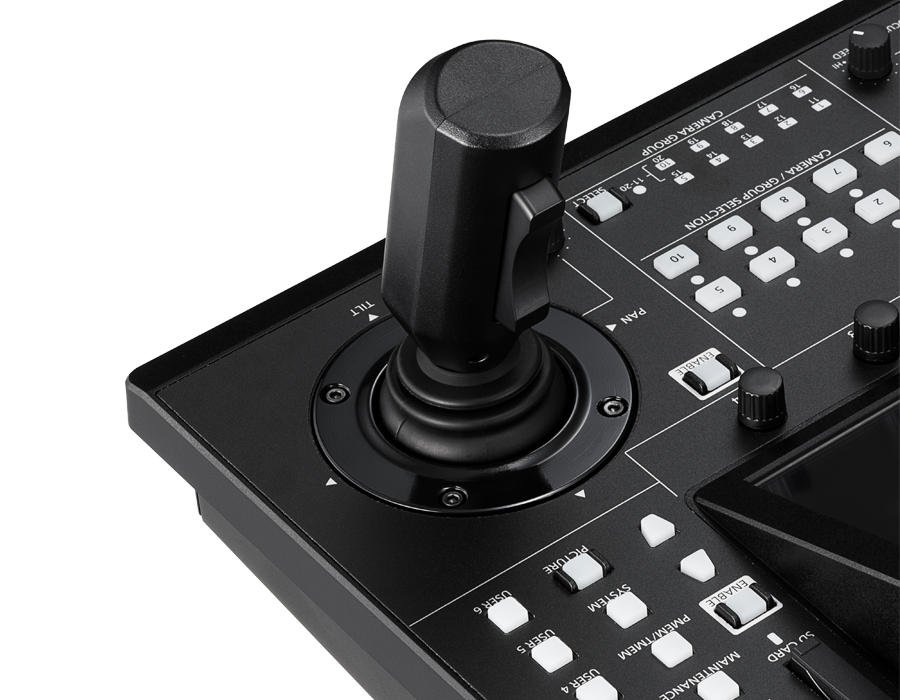

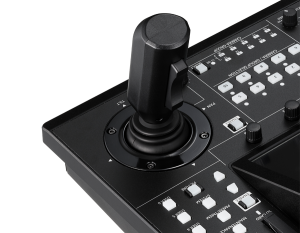

Dźwignia joysticka umożliwia sterowanie pochyleniem i obrotem, dostosowywanie powiększenia i ostrości, a także intuicyjną obsługę kamery jedną ręką. Wyświetlacz dotykowy ułatwia i przyspiesza obsługę wszystkich najważniejszych funkcji kamery.

Główne cechy:

• Duży ekran dotykowy ułatwiający obsługę
• Nowy joystick umożliwiający obsługę jedną ręką
• Uproszczone ustawienia wstępne kamery PTZ i śledzenie pamięci
• Intuicyjna konstrukcja oparta na opiniach operatorów kamer zautomatyzowanych
• Sygnał wyjściowy 3G-SDI Active-Through, 5 × RS-422, LAN PoE+, 2 × GPIO

Specyfikacja:

Generał:

• Wymagania dotyczące zasilania: 12 V DC (10,8 V do 13,2 V), DC 42 V do 57 V (wejście kamery, zasilanie PoE +)
• Obecne zużycie: 1,0 A (wejście złącza), 0,6 A (zasilanie PoE +)
• Temperatura otoczenia podczas pracy: 0 ° C do 40 ° C (32 ° F do 104 ° F)
• Dopuszczalne zakresy wilgotności: 10% do 90% (bez kondensacji)
• Temperatura przechowywania: -20 ° C do 50 ° C (-4 ° F do 122 ° F)
• Masa: Około. 3,2 kg (7,05 funta)
• Wymiary (szer. X wys. X gł.): 342 mm x 178 mm x 245 mm (13-15 / 32 cali x 7 cali x 9-21 / 32 cali) (bez elementów wystających)
• Sprzęt obsługiwany przez połączenie: IP / RS422, AW-UE150W / K, AW-HR140 * 1 , AW-HE130W / K * 1 , AW-HN130W / K * 1 , AW-UE70W / K * 1 , AW-UN70W / K * 1 , AW-HE40 Seria * 1 , AW-HN40HW / HK * 1 , AW-HE38HW / HK * 1 , AW-HN38HW / HK * 1

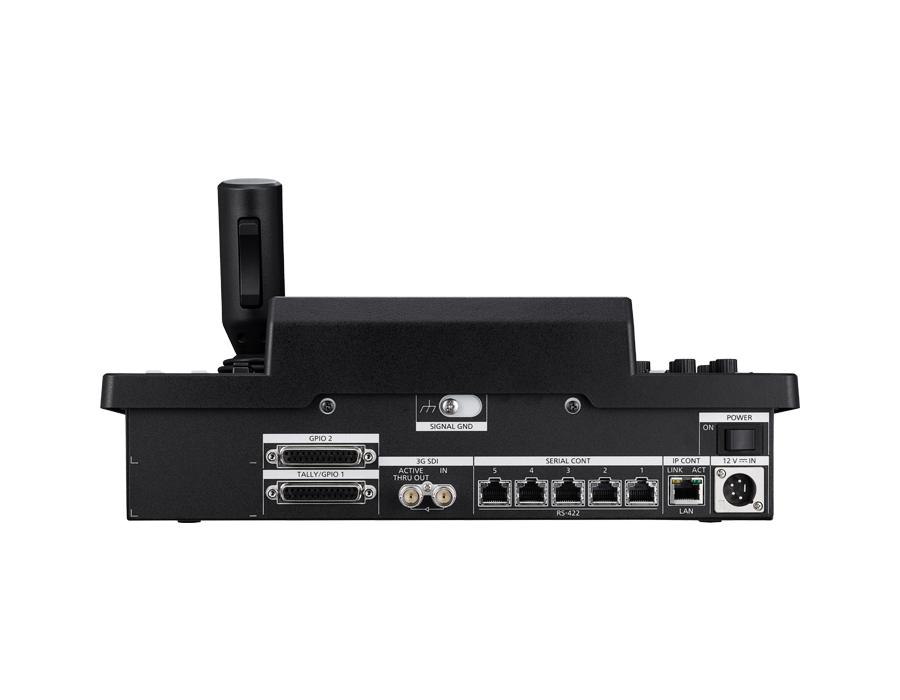

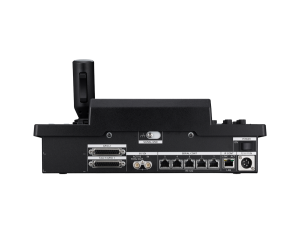

Złącza wejścia / wyjścia

• Wejście: Wejście DC 12 V: 4-stykowe XLR
• Wejście: Wejście 3G-SDI: SMPTE292 / 75 Ω (BNC x 1), Obsługiwane formaty: 1080 / 59,94p * 2 , 1080 / 50p * 2 , 1080 / 59,94i, 1080 / 50i, 1080 / 23,98p, 1080 / 25p, 1080 / 23,98PsF, 1080 / 25PsF
• Wynik: 3G-SDI, ACTIVE THRU OUT: SMPTE292 / 75 Ω (BNC x 1)
• Wejście wyjście KONT. IP: Wejście 100BASE ‑ TX PoE +, Kabel połączeniowy: kabel LAN, maks. 100 m (328 stóp), • W przypadku podłączania urządzenia za pomocą koncentratora przełączającego: kabel prosty lub krzyżowy (kabel kategorii 5), zalecany kabel STP (skrętka ekranowana), • Przy bezpośrednim podłączaniu urządzenia: kabel z przeplotem (kabel kategorii 5) , Zalecany kabel STP (skrętka ekranowana)
• Wejście wyjście KONT. SZER. (RJ-45): RS ‑ 422 (sygnały sterujące dla zdalnych kamer), Kabel połączeniowy: Kabel prosty (kabel ekranowany kategorii 5e lub lepszej), maks. 1000 m (3280 stóp),
• Wejście wyjście WYSOKIE: Wyjście typu otwarty kolektor (logika ujemna), Maksymalna rezystancja napięciowa 24 V DC, maksymalny prąd 50 mA
• Wejście wyjście TALLY / GPIO 1: 25-stykowe złącze D-sub, żeńskie, gwint calowy TALLY IN: 10 wejść (do odbioru sygnałów z transoptora) GPI: 6 wejść (do odbioru sygnałów z transoptora) GPIO: 5 wejść (do odbioru sygnałów z transoptora) lub 5 wyjść (wyjścia typu otwarty kolektor, logika ujemna) • Wejście / wyjście przełączane z ustawieniami menu
• Wejście wyjście GPIO 2: 25-stykowe złącze D-sub, żeńskie, gwint calowy, GPI: 10 wejść (do odbioru sygnałów z transoptora), GPIO: 10 wejść (do odbioru sygnałów z transoptora) lub 10 wyjść (wyjścia z otwartym kolektorem, logika ujemna), • Wejście / wyjście przełączane z ustawieniami menu Rezerwowe złącza: 2 złącza (do przyszłej funkcji rozbudowy)
• Wyświetlacz LCD: 7-calowy monitor z panelem dotykowym GUI (WVGA (800 × 480))
• Gniazdo karty pamięci SD: Gniazdo karty pamięci SDHC / SDXC x 1

Specyfikacje połączeń:

• Liczba możliwych do podłączenia kamer: 200 (IP), 5 (RS422)
• Liczba przycisków wyboru kamery: 10
• Liczba grup kamer 20: (10 sztuk na 1 grupę)

Pamięć:

• Zaprogramowana pamięć: Liczba ustawień pamięci 100
• Śledzenie pamięci Liczba kamer: Cam1 do Cam10
• Śledzenie pamięci Czas nagrywania, nie. ustawień pamięci: Maksymalnie 5 min. łącznie na kamerę, maksymalnie 10 ustawień na kamerę

Inne funkcje:

• Liczba przycisków przypisywanych przez użytkownika: 6 + do 10 w menu LCD
• Regulacja prędkości obrotu / pochylenia: 7 poziomów
• Kolor wyświetlacza TALLY LED: zielono czerwony
