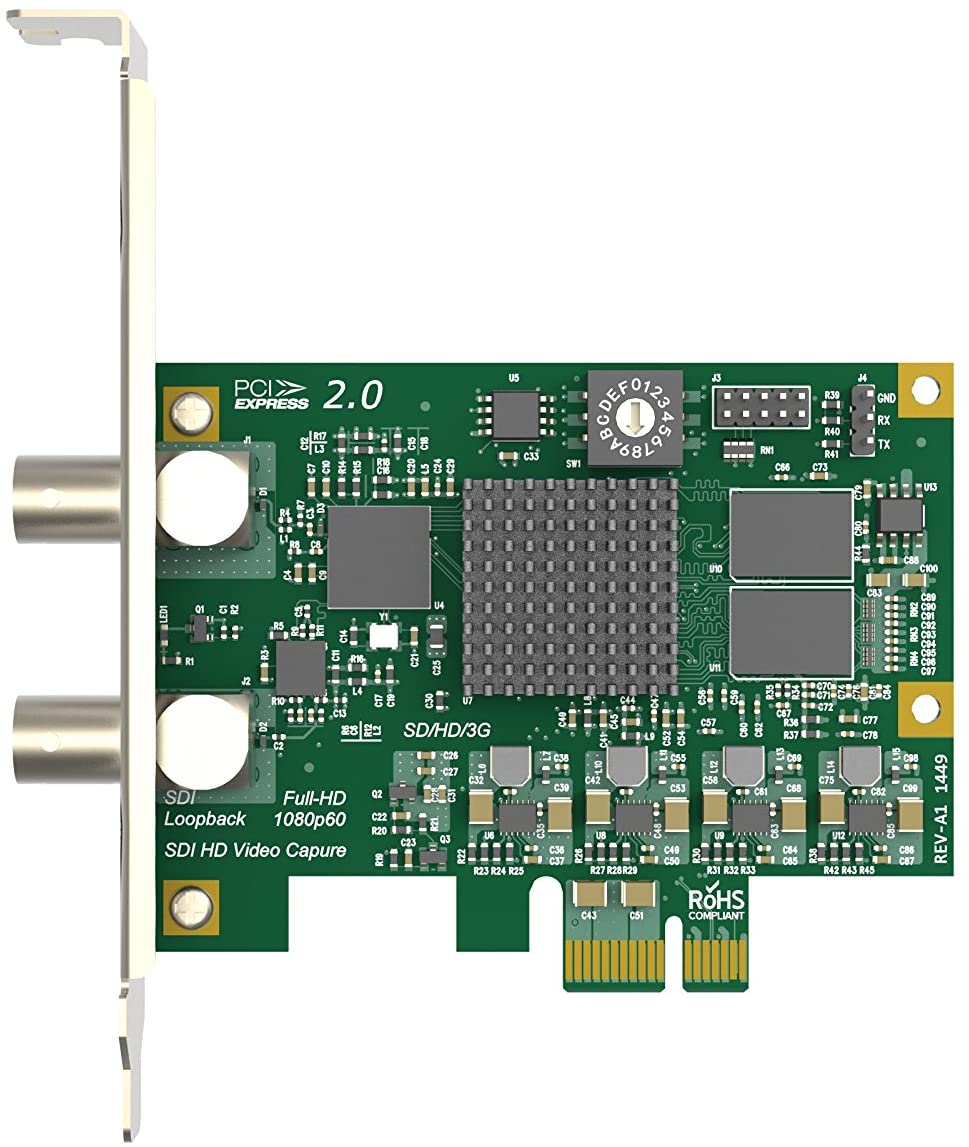

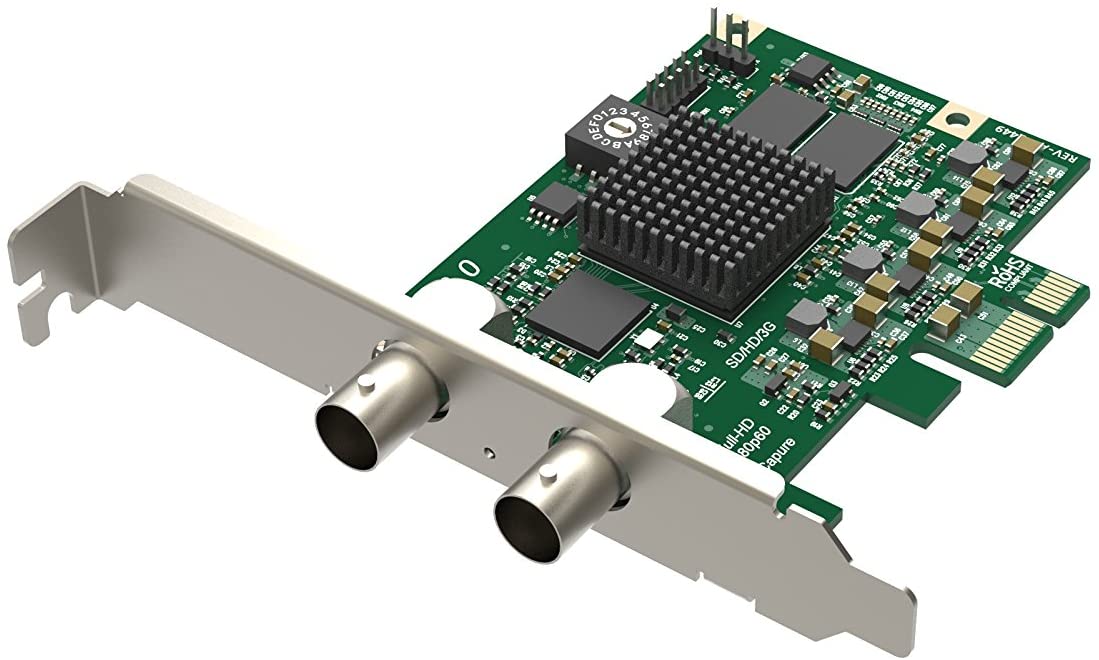

Magewell Pro Capture SDI

Pro Capture SDI

To karta przechwytująca, która umożliwia przechwytywanie sygnałów SD/HD/3G/2K SDI wraz z osadzonym dźwiękiem. Dodatkowo, karta obsługuje funkcję przekazywania sygnału SDI z jednego urządzenia do drugiego, zachowując jednocześnie osadzony dźwięk.

Obsługiwane systemy operacyjne:

• Windows:
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze wersje.
• Linux (obsługa architektury x86, x64 i ARM):
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze wersje.
  • CentOS 6.5/7 (x86 i x64) i nowsze wersje.
  • Fedora 25/26/27 (x86 i x64) i nowsze wersje.
  • Red Hat 6.5 (x86 i x64) i nowsze wersje.
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowszymi.
• Mac:
  • OS X 10.9/10.10/10.11 i nowsze wersje.
  • macOS 10.12 i nowsze wersje.

Zalecane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64).
• Linux:
  • Ubuntu 12.04/14.04/16.04 (x86 i x64).
  • Ubuntu 17.04/17.10/18.04 (x64).
  • CentOS 6.5/7.2 (x86 i x64).
  • Fedora 25/26 (x64).
  • Red Hat 6.5 (x86 i x64).
• Mac:
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4.
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15.

Obsługiwane interfejsy API:

• Windows:
  • DirectShow.
  • DirectKS.
  • Wave API/DirectSound/WASAPI.
• Linux:
  • V4L2.
  • ALSA.
• macOS:
  • AVCaptureSession.
  • AudioUnit.

Obsługiwane oprogramowanie:

• VLC.
• VirtualDub.
• OBS.
• XSplit.
• vMix.
• VidBlaster.
• Wirecast.
• Microsoft Media Encoder.
• Adobe Flash Media Encoder.
• Inne oprogramowanie do kodowania/streamowania obsługujące DirectShow/V4L2/AVCaptureSession.

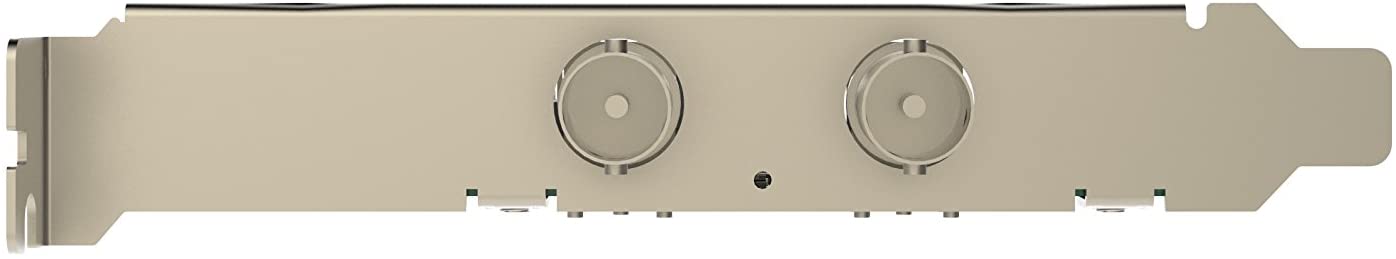

Interfejsy wejściowe:

• BNC.
• SD/HD/3G SDI.

Interfejsy hosta:

• PCIe Gen2 x1.

Interfejsy przekazywania sygnału (Loop-through):

• BNC.
• SD/HD/3G SDI.

Funkcje wejścia:

• Obsługa rozdzielczości wideo wejściowego do 2048×1080 pikseli.

Funkcje specyficzne dla SDI:

• Zintegrowany wyrównywacz kabli zwiększający długość kabla według poniższych wartości:
  • Do 330 m dla sygnałów SD-SDI.
  • Do 190 m dla sygnałów HD-SDI.
  • Do 150 m dla sygnałów 3G-SDI.
• Obsługa standardów SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS.
• Obsługa trybu 2K (2048×1080).
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2.
• Obsługa głębi kolorów 10/12-bitowych.
• Wydobywanie identyfikatora ładunku SMPTE 352.
• Obsługa do 8 (mono) kanałów audio o częstotliwości 48 kHz (kanały 1-8 z 16 dostępnych w specyfikacji SDI).
• Wydobywanie informacji o formacie audio i danych o stanie kanału.
• Ograniczone wsparcie dla 3Gb-DS: możliwe jest przechwytywanie tylko pierwszego strumienia.
• Ograniczone wsparcie dla przechwytywania pierwszego połączenia interfejsów dual link:
  • YCbCr 4:2:2 10-bit 1080p 50/59.94/60: przechwytywane jako 1080i 50/59.94/60.
  • YCbCr 4:4:4 10-bit: przechwytywane jako 4:2:2.
  • RGB 4:4:4: podpróbkowanie R/B.
• Obsługa Closed Caption za pośrednictwem SDK.

Formaty przechwytywania wideo:

• Obsługa rozdzielczości obrazu przechwytywania do 2048×2160 pikseli.
• Obsługa szybkości klatek przechwytywania do 144 fps (Rzeczywista szybkość klatek przechwytywania może być ograniczona przez przepustowość PCIe i przy wyższych rozdzielczościach obrazu – powyżej 1280×1024 – przez zegar pikseli sprzętowego przetwarzania wideo. Na przykład, maksymalna szybkość klatek przy rozdzielczości 1920×1080 = ~80 fps).
• Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32.
• Obsługa formatów przechwytywania 4:4:4 10-bitowych: V410, Y410.
• Więcej formatów przechwytywania jest obsługiwane za pomocą Magewell Capture SDK.

Funkcje przetwarzania wideo:

• Dwie potoki przetwarzania wideo o przepustowości przetwarzania około 180 Mpixel/s dla każdego z nich.
• Pełne przetwarzanie wideo 10-bitowe.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo:
  • Weave.
  • Łączenie górnego i dolnego pola.
  • Tylko górne pole.
  • Tylko dolne pole.
• Konwersja proporcji wideo.
• Automatyczny lub manualny wybór proporcji wejściowej.
• Automatyczny lub manualny wybór proporcji przechwytywania.
• Trzy tryby konwersji proporcji: Ignoruj (Anamorficzne), Kadrowanie lub Wypełnianie (Letterbox lub Pillarbox).
• Konwersja formatu koloru wideo.
• Automatyczny lub manualny wybór formatu koloru wejściowego i zakresu kwantyzacji.
• Automatyczny lub manualny wybór formatu koloru przechwytywania, zakresu kwantyzacji i zakresu nasycenia.
• Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
• Obsługa ograniczonego lub pełnego zakresu kwantyzacji.
• Obsługa ograniczonego, pełnego i rozszerzonego zakresu nasycenia.
• Konwersja szybkości klatek wideo.
• Kompozycja OSD wideo.
• Obsługa obrazu OSD w formacie PNG (do 2048×2160).
• Obsługa dynamicznego ładowania obrazu OSD RGBA za pomocą SDK.

Wiele kart w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu.
• Wbudowany przełącznik obrotowy do ustawienia numeru karty z 16 pozycjami od 0 do F.
• Drzewo sprzętu systemu wyświetli “01: Pro Capture SDI”, gdy przełącznik obrotowy jest ustawiony na 1, i tak dalej.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony przez przełącznik obrotowy).

Wiele strumieni przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego.
• Niezależne kadrowanie, proporcje, format koloru, rozdzielczość, szybkość klatek, deinterlacing oraz ustawienia dostosowania koloru dla każdego indywidualnego strumienia.

Obsługa ultra-niskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo.
• Tryb częściowego powiadamiania w SDK.

Synchronizacja czasu i dźwięku:

• Sprzętowy zegar o wysokiej rozdzielczości 100 ns.
• Ramki audio (192 próbki audio) i ramki wideo są opatrzone znacznikami zegara sprzętowego.
• Zegar sprzętowy może być zsynchronizowany między kartami (za pomocą SDK).

Przechwytywanie wideo SG-DMA:

• Około 400 MB/s przepustowości DMA na kanał w systemie PCIe 2.0.
• Około 200 MB/s przepustowości DMA na kanał w systemie PCIe 1.0.
• Obsługa automatycznego wykrywania powierzchni Intel tiled GPU.
• Obsługa DirectGMA dla chipsetów kart graficznych AMD.
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia.

SDK:

• Magewell Capture SDK umożliwiające łatwą integrację, maksymalną elastyczność i wydajność.

Modyfikacje sterowników Windows:

• Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów klucza rejestru: poziomu globalnego, poziomu produktu i poziomu urządzenia.
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowywane za pomocą kluczy rejestru.

Aktualizacja oprogramowania układowego:

• Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie.
• Aktualizacja kart może odbywać się bez wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagany restart).
• Bezpieczna aktualizacja. Jeśli wyłączy się zasilanie lub wystąpi awaria systemu podczas aktualizacji oprogramowania układowego, zostanie automatycznie przywrócona wersja początkowa. Ta funkcja jest dostępna tylko dla wersji oprogramowania układowego 1.21 i nowszych.

Wskaźnik LED:

• Diody LED statusu wskazujący stan pracy każdego kanału:
  • Powolne pulsowanie: bezczynność.
  • Włączone: sygnał wejściowy zablokowany.
  • Wyłączone: sygnał wejściowy niezablokowany.
  • Podwójne mignięcie: błąd pamięci lub konfiguracji FPGA.
