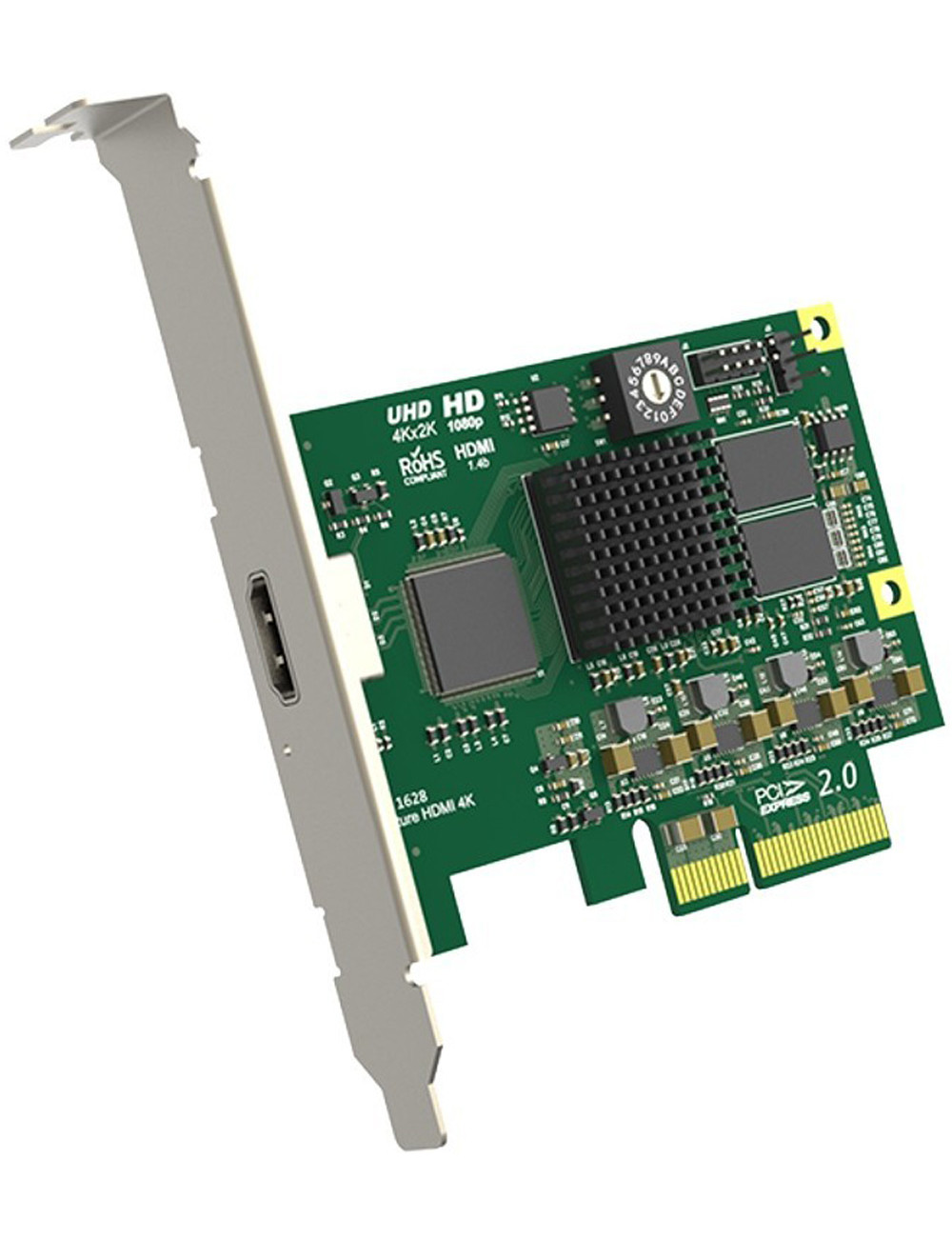

Magewell Pro Capture HDMI 4K

Magewell Pro Capture HDMI 4K

To karta przechwytująca, która obsługuje wejście HDMI wraz z osadzonym dźwiękiem. Oznacza to, że możesz podłączyć urządzenia wyposażone w wyjście HDMI i przechwycić wysokiej jakości obraz 4K wraz z dźwiękiem na swoim komputerze lub innym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze
• Linux (obsługa architektury x86, x64 i ARM)
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
  • CentOS 6.5/7 (x86 i x64) i nowsze
  • Fedora 25/26/27 (x86 i x64) i nowsze
  • Red Hat 6.5 (x86 i x64) i nowsze
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowszym
• Mac
  • OS X 10.9/10.10/10.11 i nowsze
  • macOS 10.12 i nowsze

Zalecane systemy operacyjne (przetestowane):

• Windows
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
• Linux
  • Ubuntu 12.04/14.04/16.04 (x86 i x64)
  • Ubuntu 17.04/17.10/18.04 (x64)
  • CentOS 6.5/7.2 (x86 i x64)
  • Fedora 25/26 (x64)
  • Red Hat 6.5 (x86 i x64)
• Mac
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Obsługiwane interfejsy API:

• Windows
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
• Linux
  • V4L2
  • ALSA
• macOS
  • AVCaptureSession
  • AudioUnit

Obsługiwane oprogramowanie:

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Inne oprogramowanie kodujące/strumieniowe obsługujące DirectShow/V4L2/AVCaptureSession

Obsługiwane interfejsy wejściowe:

• HDMI
• DVI-D 1.0
• HDMI 1.4a

Interfejs gospodarza:

• PCIe Gen2 x4

Funkcje wejścia:

• Obsługa rozdzielczości obrazu wejściowego do 4096×2160 pikseli

Funkcje specyficzne dla HDMI:

• Odbiornik HDMI o częstotliwości 297MHz
• Adaptacyjny ekwalizator HDMI
• Obsługa dostosowywanego EDID
• Obsługa wyodrębniania informacji z ramek AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut
• Pełne wsparcie dla kolorometrii
• Obsługa sygnałów 8-bitowych z próbkowaniem koloru RGB/YUV 4:4:4 przy częstotliwości pikseli nieprzekraczającej 297MHz
• Obsługa sygnałów 12-bitowych z próbkowaniem koloru YUV 4:2:2 przy częstotliwości pikseli nieprzekraczającej 297MHz
• Obsługa sygnałów 10/12-bitowych z próbkowaniem koloru RGB/YUV 4:4:4 przy częstotliwości pikseli nieprzekraczającej 170MHz
• Obsługa wyodrębniania informacji o formacji dźwięku i statusu kanału
• Obsługa wyodrębniania informacji o czasie trwania wideo
• Obsługa wyodrębniania informacji o formacie 3D
• Obsługa wyodrębniania kodu czasu Sony/Canon DSLR
• Obsługa trybu 3D Side-by-Side Half, Top-and-Bottom, Frame Packing

Formaty przechwytywania wideo:

• Obsługa rozdzielczości przechwytywania obrazu do 4096×2160 pikseli
• Obsługa klatek przechwytywania o częstotliwości do 144 kl./s (Rzeczywista częstotliwość przechwytywania obrazu może być ograniczona przez przepustowość PCIe i rozdzielczość obrazu)
• Obsługa formatów przechwytywania 8-bitowych 4:2:0: NV12, I420, YV12
• Obsługa formatów przechwytywania 8-bitowych 4:2:2: YUY2, YUYV, UYVY
• Obsługa formatów przechwytywania 8-bitowych 4:4:4: V308, IYU2, V408, BGR24, BGR32
• Obsługa formatów przechwytywania 10-bitowych 4:4:4: V410, Y410
• Więcej formatów przechwytywania obsługiwanych jest za pośrednictwem Magewell Capture SDK

Funkcje przetwarzania wideo:

• Dwie strumienie przetwarzania wideo o przepustowości ~360 megapikseli/s dla każdego strumienia.
• Pełne przetwarzanie wideo 10-bitowe.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo.

• • Metoda Weave.
  • Połączenie górnego i dolnego pola.
  • Tylko górne pole.
  • Tylko dolne pole.
• Konwersja proporcji wideo.
• • Automatyczny lub manualny wybór proporcji wejściowych.
  • Automatyczny lub manualny wybór proporcji przechwycenia.
  • Trzy tryby konwersji proporcji: Ignoruj (Anamorficzne), Kadrowanie lub Wypełnianie (Letterbox lub Pillarbox).
• Konwersja formatu kolorów wideo.
  • Automatyczny lub manualny wybór formatu kolorów i zakresu kwantyzacji wejściowej.
  • Automatyczny lub manualny wybór formatu kolorów, zakresu kwantyzacji i zakresu nasycenia przechwycenia.
  • Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
  • Obsługa ograniczonego lub pełnego zakresu kwantyzacji.
  • Obsługa ograniczonego, pełnego i rozszerzonego zakresu nasycenia.
• Konwersja częstotliwości klatek wideo.
• Kompozycja OSD (On-Screen Display) wideo.
  • Obsługa obrazu OSD w formacie PNG (do 4096×2160).
  • Obsługa dynamicznego ładowania obrazu OSD RGBA za pośrednictwem SDK.
• Wielokrotne karty na jeden system.
• Obsługa wielu kart podłączonych do jednego systemu.
• Pokrętło na karcie umożliwiające ustawienie numeru karty od 0 do F.
• Drzewo urządzeń sprzętowych systemu wyświetla “01: Pro Capture HDMI 4K”, gdy pokrętło jest ustawione na 1 itd.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony przez pokrętło).

Wielokrotne strumienie przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego.
• Niezależne ustawienia kadrowania, proporcji, formatu kolorów, rozdzielczości, częstotliwości klatek, deinterlacingu i dostosowania kolorów dla każdego indywidualnego strumienia.

Obsługa ultraniskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo.
• Tryb częściowego powiadamiania w SDK.

Synchronizacja czasu i A/V:

• Wysokiej rozdzielczości zegar sprzętowy o rozdzielczości 100 ns.
• Ramki audio (192 próbki audio) i ramki wideo są oznaczane zegarem sprzętowym.
• Zegar sprzętowy można zsynchronizować między kartami (za pośrednictwem SDK).

Przechwytywanie wideo SG-DMA:

• Przepustowość DMA wynosząca ~1200 MB/s na kanał w systemie PCIe 2.x.
• Przepustowość DMA wynosząca ~800 MB/s na kanał w systemie PCIe 1.x.
• Obsługa automatycznego wykrywania powierzchni GPU Intel.
• Obsługa DirectGMA dla chipsetów adapterów wideo AMD.
• Obsługa GPUDirect dla chipsetów adapterów wideo Nvidia.

SDK (Magewell Capture SDK) umożliwiające łatwą integrację, maksymalną elastyczność i wydajność.

Modyfikacje sterowników systemu Windows:

• Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów klucza rejestru: poziom globalny, poziom produktu i poziom urządzenia.
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowane za pomocą kluczy rejestru.

Aktualizacja firmware’u:

• Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie.
• Karty można aktualizować bez wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagany restart).
• Bezpieczna aktualizacja. Jeśli wystąpi awaria zasilania lub systemu podczas aktualizacji firmware’u, zostanie on automatycznie przywrócony do wersji początkowej. Ta funkcja jest dostępna tylko dla wersji firmware’u 1.21 i nowszych.

Wskaźnik LED:

• Dioda LED sygnalizuje stan pracy każdego kanału:
  • Powolne pulsowanie: bezczynność.
  • Włączona: sygnał wejściowy zablokowany.
  • Wyłączona: sygnał wejściowy odblokowany.
  • Podwójne błyski: błąd pamięci lub błąd konfiguracji FPGA.
