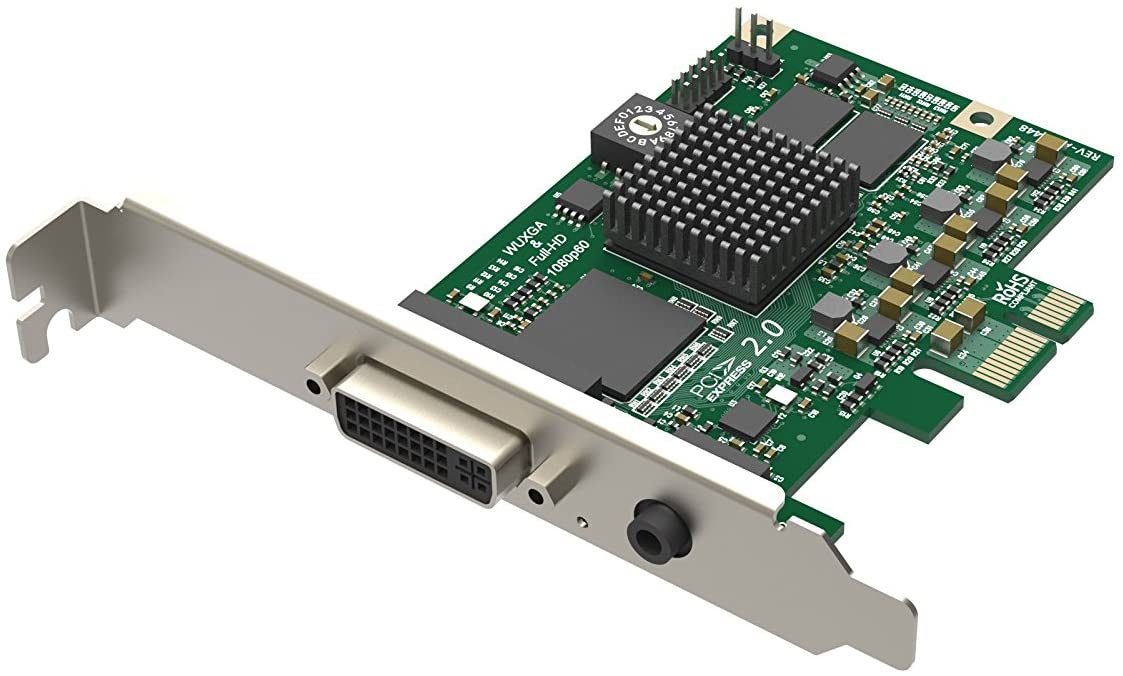

Pro Capture DVI
To karta przechwytująca, która obsługuje wejścia DVI z dźwiękiem, VGA z dźwiękiem, komponentowe z dźwiękiem oraz HDMI z osadzonym dźwiękiem lub dźwiękiem analogowym.
Oznacza to, że możesz podłączyć różne źródła wideo i dźwięku do karty Pro Capture DVI i przechwytywać je na swoim komputerze lub innym urządzeniu.
Obsługiwane systemy operacyjne:
- Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) oraz nowsze wersje
- Linux (obsługa architektur x86, x64 i ARM)
- Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) oraz nowsze wersje
- CentOS 6.5/7 (x86 i x64) oraz nowsze wersje
- Fedora 25/26/27 (x86 i x64) oraz nowsze wersje
- Red Hat 6.5 (x86 i x64) oraz nowsze wersje
- Inne dystrybucje Linux z jądrem w wersji 2.6.35 lub nowszym
- Mac
- OS X 10.9/10.10/10.11 oraz nowsze wersje
- macOS 10.12 oraz nowsze wersje
Rekomendowane systemy operacyjne (przetestowane):
- Windows
- Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
- Linux
- Ubuntu 12.04/14.04/16.04 (x86 i x64)
- Ubuntu 17.04/17.10/18.04 (x64)
- CentOS 6.5/7.2 (x86 i x64)
- Fedora 25/26 (x64)
- Red Hat 6.5 (x86 i x64)
- Mac
- OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
- macOS 10.12/10.13.2/10.13.3/10.14.3/10.15
Obsługiwane interfejsy API:
- Windows
- DirectShow
- DirectKS
- Wave API/DirectSound/WASAPI
- Linux
- macOS
- AVCaptureSession
- AudioUnit
Obsługiwane oprogramowanie:
- VLC
- VirtualDub
- OBS
- XSplit
- vMix
- VidBlaster
- Wirecast
- Microsoft Media Encoder
- Adobe Flash Media Encoder
- Inne oprogramowanie do kodowania/strumieniowania obsługujące DirectShow/V4L2/AVCaptureSession

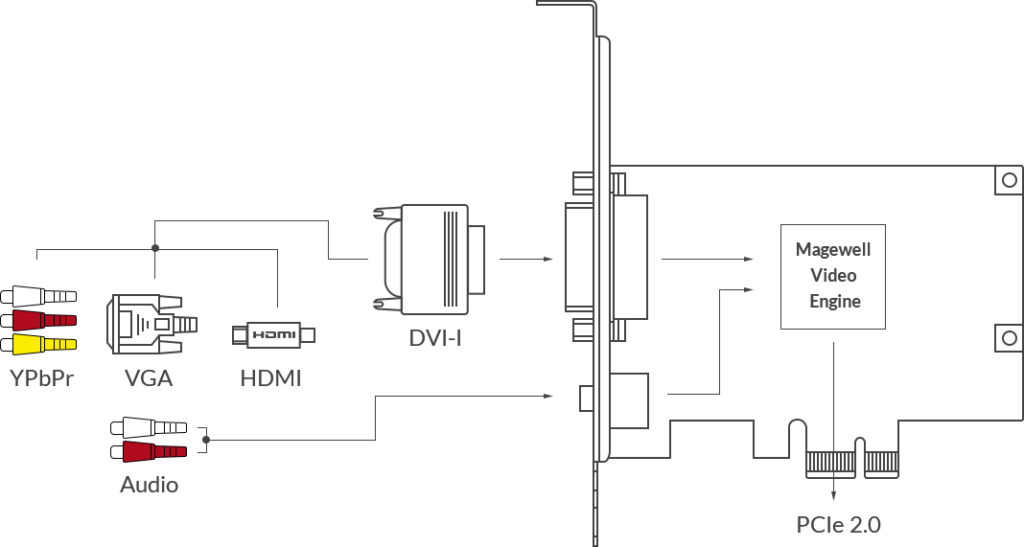

Interfejsy wejściowe:
- DVI-I
- DVI 1.0
- HDMI 1.4a (za pomocą kabla rozgałęźnego)
- VGA (za pomocą złącza DVI2VGA)
- Komponent (za pomocą kabla rozgałęźnego)
- 3,5 mm Jack
- Wejście liniowe
Interfejs hosta:
Funkcje wejścia:
- Automatyczne skanowanie źródeł sygnału wideo, gdy nie ma sygnału wejściowego dla aktualnie wybranego źródła
- Ręczny wybór źródła sygnału wideo
- Automatyczny wybór powiązanego (wbudowanego) źródła audio przy zmianie źródła sygnału wideo
- Ręczny wybór źródła sygnału audio
- Obsługa standardowego krzyżaka w oparciu o wybór źródła sygnału wideo
- Obsługa rozdzielczości wideo wejściowych do 2048×2160 pikseli
- Funkcje specyficzne dla VGA i komponentów:
- Konwerter 12-bitowy ADC
- Obsługa formatów kolorów RGB i YCbCr (YUV)
- Obsługa synchronizacji “Separated sync”, “Composite sync”, “Sync-on-green” (SOG), “Sync-on-luminance” (SOY)
- Obsługa trybów wideo DMT, CEA, CVT, GTF
- Sygnały wejściowe o szybkości piksela do 165 MHz są cyfrowane z próbkowaniem 1:1
- Sygnały wejściowe powyżej 165 MHz mogą być cyfrowane z podpróbkowaniem poziomym (co wiąże się z pewną utratą jakości obrazu – NIE obsługiwane oficjalnie)
- Automatyczne wykrywanie formatów kolorów RGB i YCbCr
- Automatyczne lub ręczne dostosowanie fazy próbkowania
- Automatyczne dopasowanie poziome
Obsługiwane funkcje HDMI:
- Odbiornik HDMI o częstotliwości 225 MHz
- Adaptacyjny wyrównywacz HDMI obsługujący długość kabli do 30 m
- Obsługa niestandardowego EDID
- Ekstrakcja informacji z ramek AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
- Pełna obsługa kolorometrii
- Obsługa głębi kolorów 8/10/12 bitów
- Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
- Obsługa do 8 strumieni audio IEC60958/IEC61937 za pośrednictwem SDK
- Ekstrakcja informacji o formacie audio i statusu kanału
- Ekstrakcja informacji o czasie wideo
- Ekstrakcja informacji o formacie 3D
- Ekstrakcja czasu kodu Sony/Canon DSLR
- Obsługa trybu 3D Side-by-Side Half, Top-and-Bottom, Frame Packing
Formaty przechwytywania wideo:
- Obsługa rozdzielczości obrazu do 2048×2160 pikseli
- Obsługa prędkości klatek przechwytywania do 144 fps (Rzeczywista prędkość klatek przechwytywania może być ograniczona przez przepustowość PCIe i przy wyższych rozdzielczościach obrazu – powyżej 1280×1024 – przez zegar pikseli sprzętu przetwarzania wideo na karcie. Np. Maksymalna prędkość klatek przy 1920×1080 = około 80 fps.)
- Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12
- Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY
- Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32
- Obsługa formatów przechwytywania 4:4:4 10-bitowych: V410, Y410
- Więcej formatów przechwytywania obsługiwanych jest za pośrednictwem Magewell Capture SDK
Funkcje przetwarzania wideo:
- Dwa potoki przetwarzania wideo o przepustowości przetwarzania około 180 milionów pikseli/s dla każdego z nich
- Pełne przetwarzanie wideo 10-bitowe
- Kadrowanie wideo
- Skalowanie wideo
- Deinterlacing wideo
- Splot
- Łączenie pola górnego i dolnego
- Tylko pole górne
- Tylko pole dolne
- Konwersja proporcji obrazu wideo
- Automatyczny lub ręczny wybór proporcji obrazu wejściowego
- Automatyczny lub ręczny wybór proporcji obrazu przechwytywania
- Trzy tryby konwersji proporcji obrazu: Ignoruj (Anamorficzne), Kadrowanie lub Dodawanie marginesu (Letterbox lub Pillarbox)
- Konwersja formatu koloru wideo
- Automatyczny lub ręczny wybór formatu koloru i zakresu kwantyzacji wejściowego
- Automatyczny lub ręczny wybór formatu koloru przechwytywania, zakresu kwantyzacji i zakresu nasycenia
- Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020
- Obsługa zakresu kwantyzacji ograniczonego lub pełnego
- Obsługa zakresu nasycenia ograniczonego, pełnego i “Extended gamut”
- Konwersja prędkości klatek wideo
- Kompozycja OSD wideo
- Obsługa obrazu OSD w formacie PNG (do 2048×2160)
- Obsługa dynamicznego ładowania obrazu OSD RGBA za pomocą SDK
Wielokrotne karty w jednym systemie:
- Obsługa wielu kart podłączonych do jednego systemu
- Wewnętrzny przełącznik obrotowy do ustawienia numeru karty, z 16 pozycjami od 0 do F
- Drzewo sprzętu systemowego będzie wyświetlać “01: Pro Capture DVI”, gdy przełącznik obrotowy jest ustawiony na 1, i tak dalej
- Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony przez przełącznik obrotowy)
Wielokrotne strumienie przechwytywania:
- Nieograniczona liczba strumieni przechwytywania dla dowolnego jednego kanału wejściowego
- Niezależne ustawienia kadrowania, proporcji obrazu, formatu koloru, rozdzielczości, prędkości klatek, deinterlacingu i korekty kolorów dla każdego indywidualnego strumienia
Obsługa ultraniskiego opóźnienia:
- Opóźnienie wynoszące 64 linie wideo
- Tryb powiadamiania częściowego w SDK
Synchronizacja znaczników czasu i audio/wideo:
- Sprzętowy zegar o wysokiej rozdzielczości na poziomie 100 ns
- Ramki audio (192 próbki audio) i ramki wideo są znakowane zegarem sprzętowym
- Zegar sprzętowy może być zsynchronizowany między kartami (za pośrednictwem SDK)
Przechwytywanie wideo SG-DMA:
- Około 400 MB/s przepustowości DMA na kanał w systemie PCIe 2.0
- Około 200 MB/s przepustowości DMA na kanał w systemie PCIe 1.0
- Obsługa automatycznego wykrywania powierzchni Intel tiled GPU
- Obsługa DirectGMA dla chipsetów kart graficznych AMD
- Obsługa GPUDirect dla chipsetów kart graficznych Nvidia
SDK:
- Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności
Modyfikacje sterowników Windows:
- Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów klucza rejestru: globalnego, poziomu produktu i poziomu urządzenia
- Nazwy filtrów wideo, audio i krzyżowania mogą być dostosowane za pomocą kluczy rejestru
Aktualizacja firmware’u:
- Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie
- Karty można aktualizować bez wyłączania zasilania systemu (W większości przypadków nie jest nawet wymagany restart)
- Bezpieczna aktualizacja. Jeśli wyłączy się zasilanie lub wystąpi awaria systemu w trakcie aktualizacji firmware’u, zostanie on automatycznie przywrócony do wersji początkowej. Ta funkcja jest dostępna tylko dla wersji firmware’u 1.21 i wyższych.
Wskaźnik LED:
- Wskaźniki LED wskazują stan pracy każdego kanału:
- Powolne pulsowanie: bezczynność
- Włączony: zablokowany sygnał wejściowy
- Wyłączony: odblokowany sygnał wejściowy
- Podwójne migotanie: błąd pamięci lub konfiguracji FPGA
