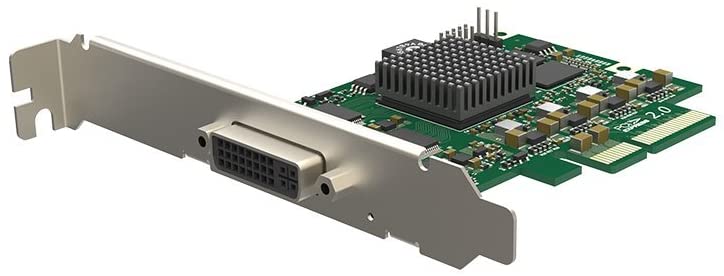

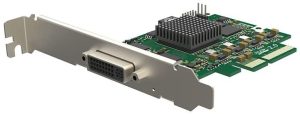

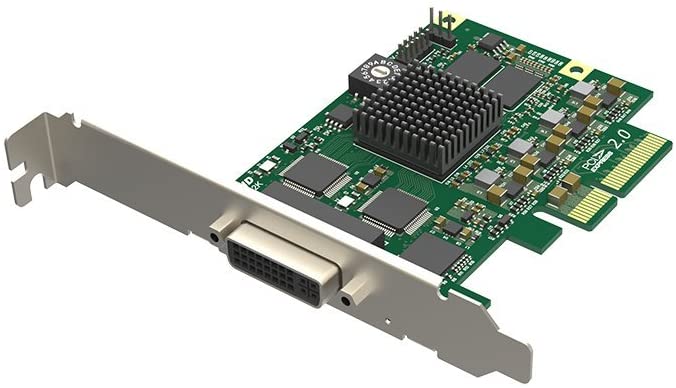

Pro Capture DVI 4K
To karta przechwytująca, która obsługuje wejście DVI-D 1.0 (pojedyncze lub podwójne łącze) oraz HDMI 1.4. Oznacza to, że można podłączyć urządzenia wyposażone w porty DVI-D lub HDMI 1.4 i przechwycić obraz na komputerze lub innym urządzeniu w rozdzielczości 4K.
Obsługiwane systemy operacyjne: Windows:
- Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze
Linux:
- Obsługa architektur x86, x64 i ARM
- Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
- CentOS 6.5/7 (x86 i x64) i nowsze
- Fedora 25/26/27 (x86 i x64) i nowsze
- Red Hat 6.5 (x86 i x64) i nowsze
- Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowszym
Mac:
- OS X 10.9/10.10/10.11 i nowsze
- macOS 10.12 i nowsze
Rekomendowane systemy operacyjne (przetestowane): Windows:
- Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
Linux:
- Ubuntu 12.04/14.04/16.04 (x86 i x64)
- Ubuntu 17.04/17.10/18.04 (x64)
- CentOS 6.5/7.2 (x86 i x64)
- Fedora 25/26 (x64)
- Red Hat 6.5 (x86 i x64)
Mac:
- OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
- macOS 10.12/10.13.2/10.13.3/10.14.3/10.15
Obsługiwane interfejsy API: Windows:
- DirectShow
- DirectKS
- Wave API/DirectSound/WASAPI
Linux:
macOS:
- AVCaptureSession
- AudioUnit
Obsługiwane oprogramowanie:
- VLC
- VirtualDub
- OBS
- XSplit
- vMix
- VidBlaster
- Wirecast
- Microsoft Media Encoder
- Adobe Flash Media Encoder
- Dowolne inne oprogramowanie do kodowania/streamingu obsługujące interfejsy DirectShow/V4L2/AVCaptureSession

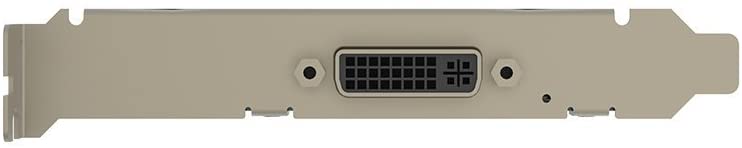

Interfejsy wejściowe:
- DVI
- DVI-D 1.0 (pojedyncze lub podwójne połączenie)
- HDMI 1.4
Interfejs gospodarza:
Funkcje wejścia:
- Obsługa rozdzielczości wideo wejściowych do 4096×2160 pikseli
Funkcje specyficzne dla HDMI:
- Dwukanałowy odbiornik HDMI o częstotliwości 165 MHz
- Adaptacyjny ekwalizator HDMI
- Obsługa niestandardowego EDID
- Obsługa ekstrakcji informacji o ramkach AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut
- Pełne wsparcie dla kolorometrii
- Obsługa sygnałów pojedynczego połączenia DVI lub HDMI o częstotliwości pikseli nie przekraczającej 165 MHz
- Obsługa sygnałów podwójnego połączenia DVI o częstotliwości pikseli nie przekraczającej 330 MHz
- Obsługa ekstrakcji informacji o formacie audio i statusie kanałów
- Obsługa ekstrakcji informacji o czasie obrazu wideo
- Obsługa ekstrakcji informacji o formacie 3D
- Obsługa ekstrakcji czasu kodu DSLR Sony/Canon
- Obsługa trybów 3D: Side-by-Side Half, Top-and-Bottom, Frame Packing
Formaty przechwytywania wideo:
- Obsługa rozdzielczości przechwytywania do 4096×2160 pikseli
- Obsługa klatek przechwytywania do 144 fps (Rzeczywista częstotliwość przechwytywania może być ograniczona przez przepustowość PCIe i rozdzielczość obrazu)
- Obsługa formatów przechwytywania 4:2:0 8-bit: NV12, I420, YV12
- Obsługa formatów przechwytywania 4:2:2 8-bit: YUY2, YUYV, UYVY
- Obsługa formatów przechwytywania 4:4:4 8-bit: V308, IYU2, V408, BGR24, BGR32
- Obsługa formatów przechwytywania 4:4:4 10-bit: V410, Y410
- Więcej formatów przechwytywania jest obsługiwanych za pośrednictwem Magewell Capture SDK
Funkcje przetwarzania wideo:
- Dwie przetwarzające potoki wideo o przepustowości przetwarzania około 360 Mpixels/s dla każdego
- Pełne przetwarzanie wideo z głębią kolorów 10-bitowych
- Przycinanie wideo
- Skalowanie wideo
- Deinterlacing wideo
- Weave
- Łączenie górnego i dolnego pola
- Tylko górne pole
- Tylko dolne pole
- Konwersja proporcji obrazu
- Automatyczny lub manualny wybór proporcji obrazu wejściowego
- Automatyczny lub manualny wybór proporcji obrazu przechwytywanego
- Trzy tryby konwersji proporcji obrazu: Ignorowanie (Anamorficzne), Przycinanie lub Wypełnienie (Letterbox lub Pillarbox)
- Konwersja formatu kolorów wideo
- Automatyczny lub manualny wybór formatu kolorów i zakresu kwantyzacji wejściowej
- Automatyczny lub manualny wybór formatu kolorów, zakresu kwantyzacji i zakresu nasycenia przechwytywanego obrazu
- Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020
- Obsługa zakresu kwantyzacji ograniczonego (Limited) lub pełnego (Full)
- Obsługa zakresu nasycenia ograniczonego (Limited), pełnego (Full) i rozszerzonego (Extended gamut)
- Konwersja częstotliwości klatek wideo
- Kompozycja OSD (nakładanie obrazu OSD na wideo)
- Obsługa obrazów OSD w formacie PNG (do rozdzielczości 4096×2160)
- Obsługa dynamicznego ładowania obrazów OSD RGBA za pomocą SDK
Wiele kart w jednym systemie:
- Obsługa wielu kart podłączonych do jednego systemu

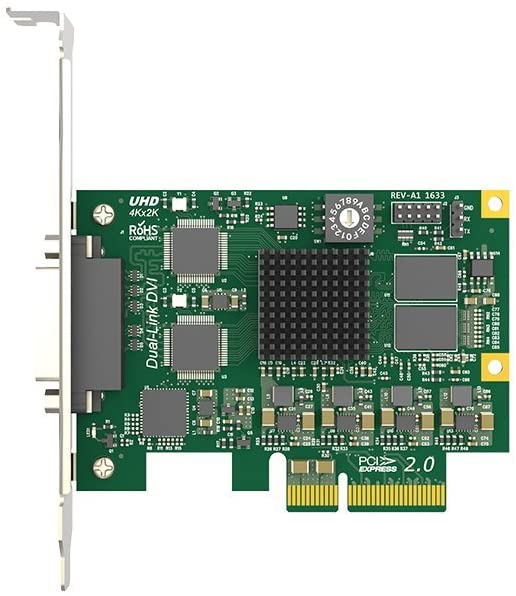

- Przełącznik obrotowy na karcie do ustawiania numeru karty od 0 do F (16 pozycji)
- Drzewo sprzętowe systemu wyświetli “01: Pro Capture HDMI 4K”, gdy przełącznik obrotowy zostanie ustawiony na 1, i tak dalej
- Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiany przez przełącznik obrotowy)
Wiele strumieni przechwytywania:
- Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego
- Niezależne ustawienia przycinania, proporcji obrazu, formatu kolorów, rozdzielczości, częstotliwości klatek, deinterlacingu i regulacji kolorów dla każdego indywidualnego strumienia
Wsparcie dla ultraniskiego opóźnienia:
- Opóźnienie 64 linii wideo
- Tryb powiadomień częściowych w SDK
Synchronizacja czasu i A/V:
- Sprzętowy zegar o wysokiej rozdzielczości bazujący na czasie 100 ns
- Ramki audio (192 próbki audio) i ramki wideo są oznaczane czasem sprzętowego zegara
- Synchronizacja sprzętowego zegara może być realizowana między kartami (za pomocą SDK)
Przechwytywanie wideo SG-DMA:
- Przepustowość DMA na kanał wynosi około 1200 MB/s w systemach PCIe 2.x
- Przepustowość DMA na kanał wynosi około 800 MB/s w systemach PCIe 1.x
- Obsługa automatycznego wykrywania Intel tiled GPU surface
- Obsługa DirectGMA dla chipsetów kart graficznych AMD
- Obsługa GPUDirect dla chipsetów kart graficznych Nvidia
SDK:
- Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności
Dostosowania sterowników Windows:
- Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów kluczy rejestru: poziom globalny, poziom produktu i poziom urządzenia
- Nazwy filtrów wideo, audio i Crossbar mogą być dostosowane za pomocą kluczy rejestru
Aktualizacja firmware:
- Wiele kart w jednym systemie można aktualizować jednocześnie
- Karty mogą być aktualizowane bez wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagany restart)
- Bezpieczna aktualizacja. Jeśli zasilanie zostanie wyłączone lub wystąpi awaria systemu podczas aktualizacji firmware’u, zostanie automatycznie przywrócona wersja początkowa. Ta funkcja jest dostępna tylko dla firmware’u w wersji 1.21 i nowszych.
Wskaźnik LED:
- Diody LED wskazują stan pracy każdego kanału:
- Pulsowanie wolne: bezczynność
- Włączona: sygnał wejściowy zablokowany
- Wyłączona: sygnał wejściowy odblokowany
- Podwójne mrugnięcie: błąd pamięci lub nieudane skonfigurowanie FPGA
