Magewell Pro capture AIO

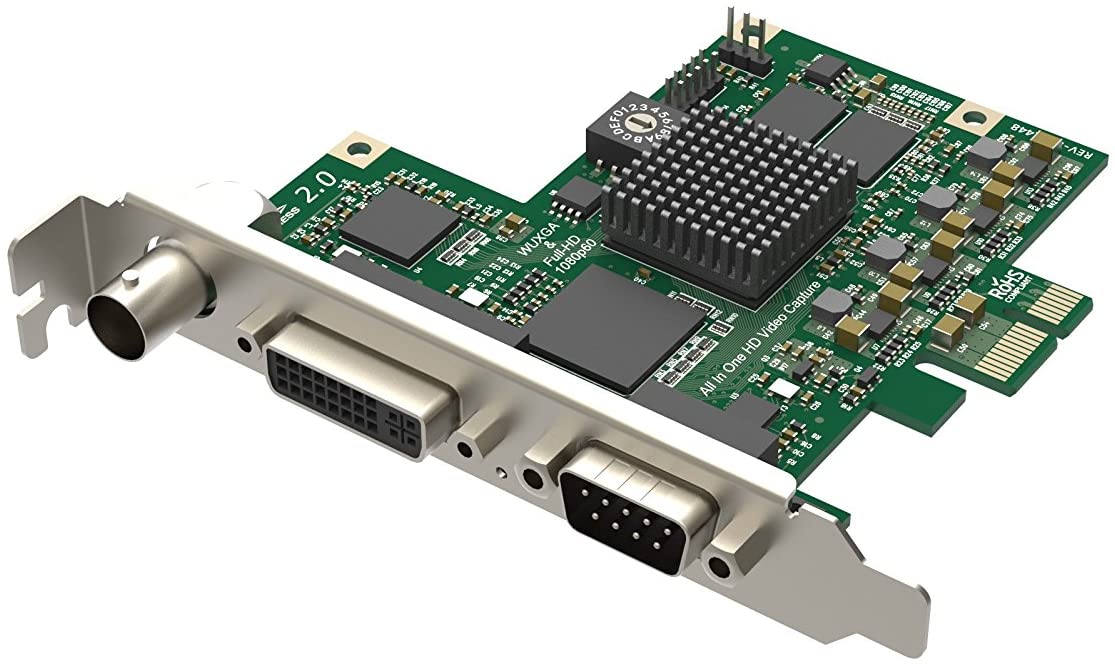

Pro Capture AIO

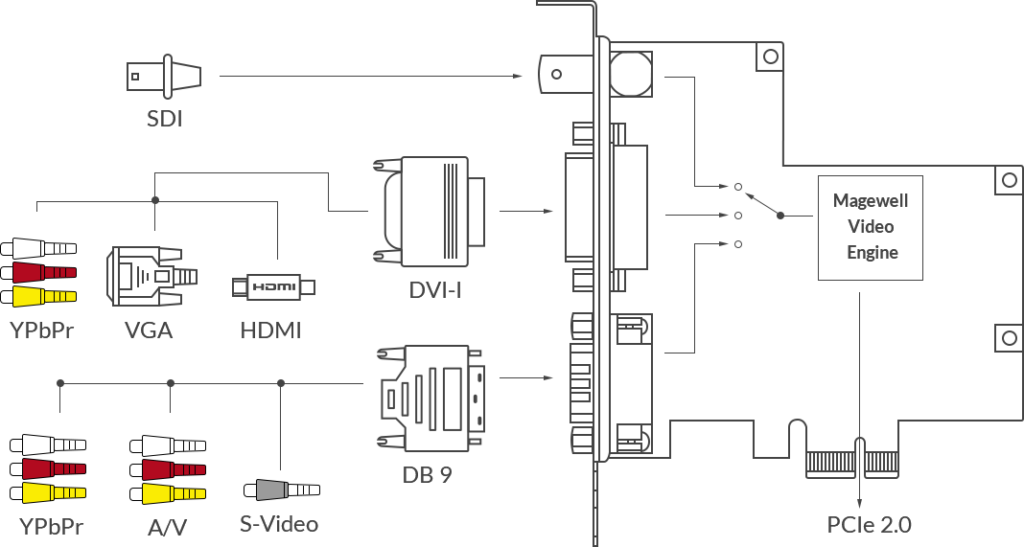

To karta przechwytująca, która obsługuje różne połączenia wejściowe i dźwięk. Obejmuje:

• SDI z osadzonym dźwiękiem lub dźwiękiem analogowym.
• HDMI z osadzonym dźwiękiem lub dźwiękiem analogowym.
• DVI z dźwiękiem.
• VGA z dźwiękiem.
• Komponentowy sygnał wideo z dźwiękiem.
• Composite z dźwiękiem.
• Sygnał S-Video z dźwiękiem.

Oznacza to, że możesz podłączyć różne źródła wideo i dźwięku do karty Pro Capture AIO i przechwytywać je na swoim komputerze lub innym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) oraz wyższe wersje
• Linux (obsługa architektury x86, x64 i ARM)
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) oraz wyższe wersje
  • CentOS 6.5/7 (x86 i x64) oraz wyższe wersje
  • Fedora 25/26/27 (x86 i x64) oraz wyższe wersje
  • Red Hat 6.5 (x86 i x64) oraz wyższe wersje
  • Inne dystrybucje Linuxa z jądrem w wersji 2.6.35 i wyższymi
• macOS
  • OS X 10.9/10.10/10.11
  • macOS 10.12 i wyższe

Rekomendowane systemy operacyjne (przetestowane):

• Windows
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
• Linux
  • Ubuntu 12.04/14.04/16.04 (x86 i x64)
  • Ubuntu 17.04/17.10/18.04 (x64)
  • CentOS 6.5/7.2 (x86 i x64)
  • Fedora 25/26 (x64)
  • Red Hat 6.5 (x86 i x64)
• macOS
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Obsługiwane interfejsy API:

• Windows
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
• Linux
  • V4L2
  • ALSA
• macOS
  • AVCaptureSession
  • AudioUnit

Obsługiwane oprogramowanie:

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Dowolne inne oprogramowanie kodujące/strumieniowe obsługujące DirectShow/V4L2/AVCaptureSession

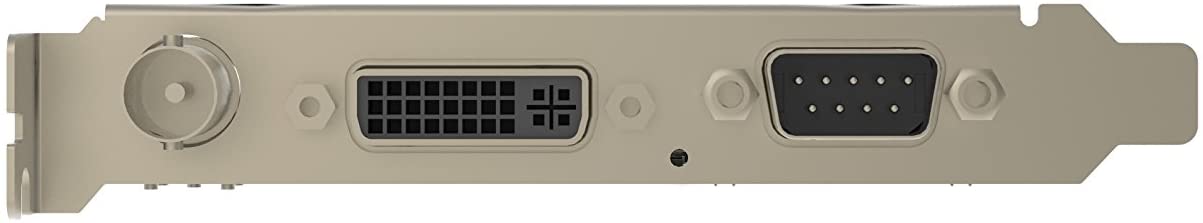

Interfejsy wejściowe:

• DVI-I
• DVI 1.0
• HDMI 1.4a (za pomocą kabla przejściowego)
• VGA (za pomocą konwertera DVI2VGA)
• Komponent (za pomocą kabla przejściowego)
• DB9
• YC (S-Video)
• Composite video
• Analogowe audio (L+R)
• Video komponentowe
• BNC
• SD/HD/3G SDI

Interfejsy hosta:

• PCIe Gen2 x1

Funkcje wejścia:

• Automatyczne skanowanie źródeł sygnału wideo, gdy brak sygnału na aktualnie wybranym źródle
• Ręczny wybór źródła sygnału wideo
• Automatyczny wybór powiązanego (wbudowanego) źródła sygnału audio przy zmianie źródła sygnału wideo
• Ręczny wybór źródła sygnału audio
• Obsługa standardowych krzyżowników opartych na wyborze źródła sygnału wideo
• Obsługa rozdzielczości wideo wejściowego do 2048×2048 pikseli
• Specyficzne funkcje dla VGA i komponentowego sygnału wideo
• 12-bitowy przetwornik ADC
• Obsługa formatów kolorów RGB i YCbCr (YUV)
• Obsługa trybów synchronizacji “Separated sync”, “Composite sync”, “Sync-on-green” (SOG), “Sync-on-luminance” (SOY)
• Obsługa trybów wideo DMT, CEA, CVT, GTF
• Sygnały wejściowe o częstotliwości pikseli do 165 MHz są cyfrowane z próbkowaniem 1:1
• Sygnały wejściowe o częstotliwości pikseli powyżej 165 MHz mogą być cyfrowane z podpróbkowaniem poziomym (co powoduje pewną utratę jakości obrazu – oficjalnie nieobsługiwane)
• Automatyczne wykrywanie formatów kolorów RGB i YCbCr
• Automatyczna lub ręczna regulacja fazy próbkowania
• Automatyczne dopasowanie poziome
• Obsługa niestandardowych trybów wideo
• Obsługa niestandardowych rozdzielczości wideo dla trybów CVT/GTF

Funkcje specyficzne dla interfejsu HDMI:

• Odbiornik HDMI o częstotliwości 225 MHz
• Adaptacyjny wzmacniacz HDMI umożliwiający obsługę kabli o długości do 30 metrów
• Obsługa niestandardowych danych EDID
• Obsługa ekstrakcji informacji z ramek AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut
• Pełne wsparcie dla gamy kolorów
• Obsługa głębi kolorów 8/10/12-bitowych
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Obsługa do 8 strumieni audio IEC60958/IEC61937 za pośrednictwem SDK
• Ekstrakcja informacji o formacie audio i statusu kanałów
• Ekstrakcja informacji o czasie trwania video
• Ekstrakcja informacji o formacie 3D
• Ekstrakcja kodu czasu Sony/Canon DSLR
• Obsługa trybu 3D Side-by-Side Half, Top-and-Bottom, Frame Packing

Wbudowany korektor kablowy, który pozwala na przedłużenie długości kabla w następujący sposób:

• do 330 metrów dla sygnałów SD-SDI
• do 190 metrów dla sygnałów HD-SDI
• do 150 metrów dla sygnałów 3G-SDI
• • • Wsparcie dla standardów SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS.
    • Wsparcie dla trybu 2K (2048×1080).
    • Wsparcie dla próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2.
    • Wsparcie dla głębi kolorów 10/12-bitowych.
    • Wsparcie dla ekstrakcji identyfikatora ładunku SMPTE 352.
    • Wsparcie dla maksymalnie 8 kanałów (mono) dźwięku o częstotliwości próbkowania 48 kHz (kanały 1-8 spośród dostępnych 16 w specyfikacji SDI).
    • Wsparcie dla ekstrakcji informacji o formacie dźwięku i danych o stanie kanału.
    • Ograniczone wsparcie dla 3Gb-DS: możliwość przechwycenia tylko pierwszego strumienia.

Ograniczone wsparcie dla przechwycania pierwszego łącza interfejsów dwułączowych:

• YCbCr 4:2:2 10-bit 1080p 50/59.94/60: przechwytywane jako 1080i 50/59.94/60.
• YCbCr 4:4:4 10-bit: przechwytywane jako 4:2:2.
• RGB 4:4:4: podpróbkowane R/B.

Wsparcie dla Closed Caption za pomocą SDK.

Specyficzne funkcje dla YC i Composite:

• Przetwornik analogowo-cyfrowy (ADC) 12-bitowy.
• Wsparcie dla standardów NTSC, PAL i SECAM.
• Automatyczne wykrywanie standardu wejściowego wideo.

Formaty przechwytywania wideo:

• Wsparcie dla rozdzielczości obrazu do 2048×2048 pikseli.
• Wsparcie dla częstotliwości klatek przechwytywania do 144 klatek na sekundę (rzeczywista częstotliwość przechwytywania może być ograniczona przez przepustowość PCIe i przy wyższych rozdzielczościach obrazu, powyżej 1280×1024, przez zegar pikseli sprzętowego przetwarzania wideo. Na przykład maksymalna częstotliwość klatek przy 1920×1080 = około 80 klatek na sekundę).
• Wsparcie dla formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12.
• Wsparcie dla formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY.
• Wsparcie dla formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32.
• Wsparcie dla formatów przechwytywania 4:4:4 10-bitowych: V410, Y410.

Funkcje przetwarzania wideo:

• Dwa potoki przetwarzania wideo o przepustowości ~180Mpixels/s dla każdego z nich.
• Pełne przetwarzanie wideo 10-bitowe.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo:

• Weave.
• Połączenie górnego i dolnego pola.
• Tylko górne pole.
• Tylko dolne pole.
• • • • Konwersja proporcji obrazu wideo.
      • Automatyczny lub manualny wybór proporcji obrazu wejściowego.
      • Automatyczny lub manualny wybór proporcji obrazu przechwytywania.
      • Trzy tryby konwersji proporcji obrazu: Ignoruj (Anamorficzny), Kadrowanie lub Dodawanie marginesów (Letterbox lub Pillarbox).
      • Konwersja formatu koloru wideo.
      • Automatyczny lub manualny wybór formatu koloru i zakresu kwantyzacji wejścia.
      • Automatyczny lub manualny wybór formatu koloru, zakresu kwantyzacji i zakresu nasycenia przechwytywania.
      • Wsparcie dla formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
      • Wsparcie dla ograniczonego lub pełnego zakresu kwantyzacji.
      • Wsparcie dla ograniczonego, pełnego i “rozszerzonego zakresu nasycenia”.
      • Konwersja częstotliwości klatek wideo.
      • Kompozycja OSD wideo.
      • Wsparcie dla obrazów OSD w formacie PNG (do 2048×2048).
      • Wsparcie dla dynamicznego ładowania obrazów OSD RGBA za pomocą SDK.

Obsługa wielu kart w jednym systemie:

• Wsparcie dla wielu kart podłączonych do jednego systemu.

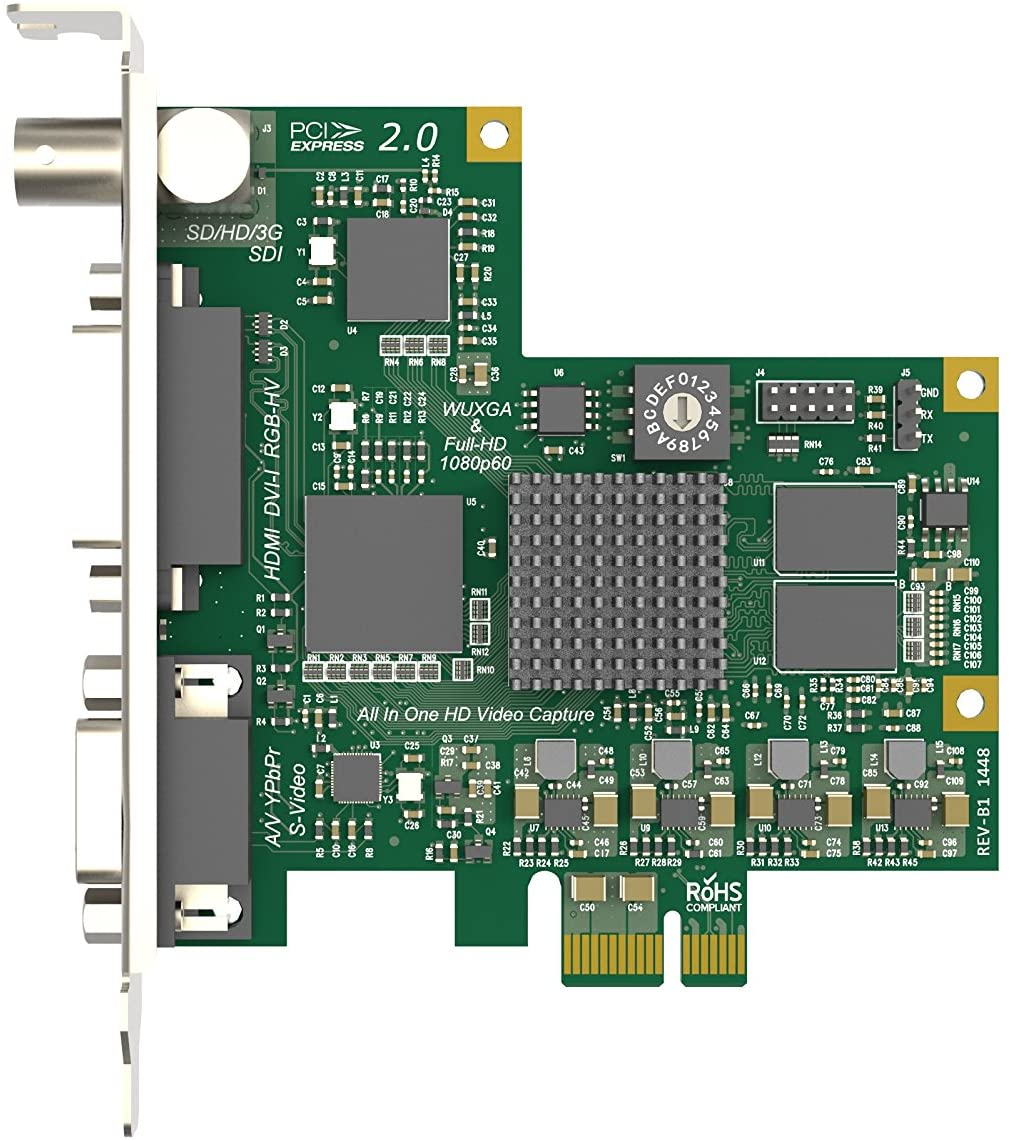

• Obrotowy przełącznik na karcie umożliwiający ustawienie numeru karty od 0 do F.
• Drzewo sprzętowe systemu wyświetli “01: Pro Capture AIO”, gdy przełącznik jest ustawiony na 1, i tak dalej.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierały numer karty (ustawiony za pomocą przełącznika).

Wielokrotne strumienie przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego.
• Niezależne ustawienia kadrowania, proporcji obrazu, formatu koloru, rozdzielczości, częstotliwości klatek, deinterlacingu i regulacji koloru dla każdego indywidualnego strumienia.

Wsparcie dla ultraniskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo.
• Tryb częściowego powiadamiania w SDK.

Synchronizacja znacznika czasowego i A/V:

• Wysokiej rozdzielczości zegar sprzętowy o rozdzielczości 100 ns.
• Ramki audio (192 próbki dźwiękowe) i ramki wideo są oznaczone znacznikiem czasu sprzętowego.
• Zegar sprzętowy może być zsynchronizowany między kartami (za pośrednictwem SDK).

SG-DMA przechwytywania wideo:

• Przepustowość DMA wynosząca ~400 MB/s na kanał w systemie PCIe 2.x.
• Przepustowość DMA wynosząca ~200 MB/s na kanał w systemie PCIe 1.x.
• Wsparcie dla automatycznego wykrywania Intel tiled GPU surface.
• Wsparcie dla DirectGMA dla chipsetów adapterów wideo AMD.
• Wsparcie dla GPUDirect dla chipsetów adapterów wideo Nvidia.

SDK:

• Magewell Capture SDK zapewnia łatwą integrację, maksymalną elastyczność i wydajność.

Dostosowanie sterowników systemu Windows:

• Wszystkie opcje można kontrolować za pomocą trzech poziomów klucza rejestru: globalnego, poziomu produktu i poziomu urządzenia.
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowane za pomocą kluczy rejestru.

Aktualizacja firmware’u:

• Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie.
• Karty można aktualizować bez wyłączania zasilania systemu (W większości przypadków nie jest nawet wymagane ponowne uruchomienie).
• Bezpieczna aktualizacja. Jeśli wyłączysz zasilanie lub wystąpi awaria systemu podczas aktualizacji firmware’u, automatycznie przywróci się do pierwotnej wersji. Ta funkcja jest dostępna tylko dla wersji firmware’u 1.21 i nowszych.

Wskaźnik LED:

• Diody LED wskazują stan pracy każdego kanału:
• • • • Powolne pulsowanie: bezczynność.
      • Włączony: sygnał wejściowy zablokowany.
      • Wyłączony: sygnał wejściowy niezablokowany.
      • Podwójne mignięcie: błąd pamięci lub nieudana konfiguracja FPGA.
