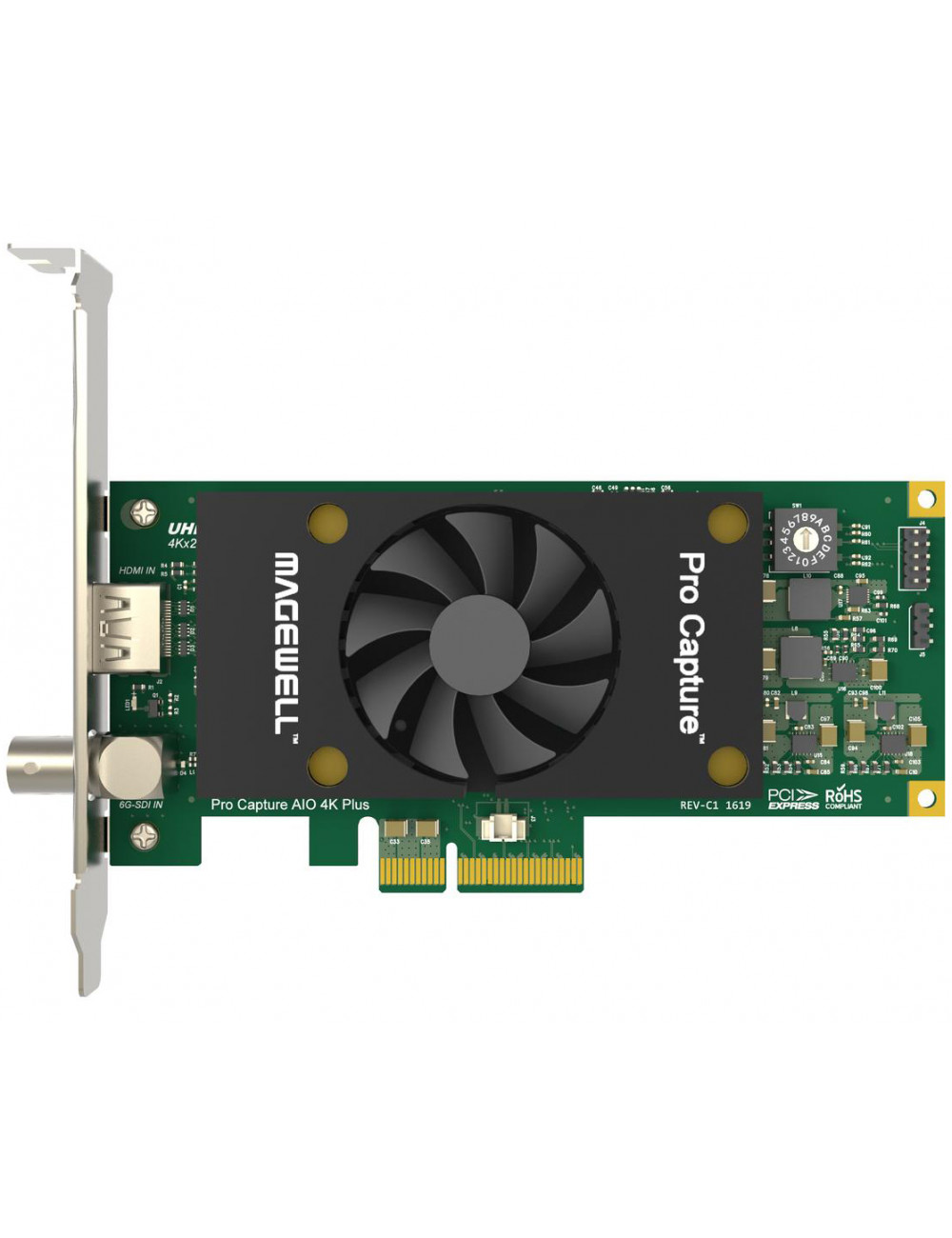

Magewell Pro capture AIO 4K Plus

Pro Capture AIO 4K Plus

To karta przechwytująca, która obsługuje wejście SDI z osadzonym dźwiękiem oraz wejście HDMI z wbudowanym dźwiękiem.

Dzięki temu możesz podłączyć urządzenia z wyjściami SDI lub HDMI i przechwycić wysokiej jakości obraz 4K oraz dźwięk na swoim komputerze lub innym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows: Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64) i nowsze wersje.
• Linux: Obsługa architektury x86, x64 i ARM.
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64) i nowsze wersje.
  • CentOS 6.5/7 (x86 & x64) i nowsze wersje.
  • Fedora 25/26/27 (x86 & x64) i nowsze wersje.
  • Red Hat 6.5 (x86 & x64) i nowsze wersje.
  • Inne dystrybucje Linux z wersją jądra 2.6.35 i nowszymi.
• Mac:
  • OS X 10.9/10.10/10.11 i nowsze wersje.
  • macOS 10.12 i nowsze wersje.

Zalecane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64).
• Linux:
  • Ubuntu 12.04/14.04/16.04 (x86 & x64).
  • Ubuntu 17.04/17.10/18.04 (x64).
  • CentOS 6.5/7.2 (x86 & x64).
  • Fedora 25/26 (x64).
  • Red Hat 6.5 (x86 & x64).
• Mac:
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4.
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15.

Obsługiwane interfejsy API:

• Windows:
  • DirectShow.
  • DirectKS.
  • Wave API/DirectSound/WASAPI.
• Linux:
  • V4L2.
  • ALSA.
• macOS:
  • AVCaptureSession.
  • AudioUnit.

Obsługiwane oprogramowanie:

• VLC.
• VirtualDub.
• OBS.
• XSplit.
• vMix.
• VidBlaster.
• Wirecast.
• Microsoft Media Encoder.
• Adobe Flash Media Encoder.
• Dowolne inne oprogramowanie do kodowania/streamingu obsługujące DirectShow/V4L2/AVCaptureSession.

Obsługiwane interfejsy wejściowe:

• HDMI.
• DVI-D 1.0.
• HDMI 2.0.
• BNC.
• SD/HD/3G/6G SDI.

Interfejs hosta:

• PCIe Gen2 x4.

Funkcje wejścia:

• Automatyczne skanowanie źródeł wejścia wideo, gdy nie ma sygnału wejściowego na obecnym wybranym źródle wejścia.
• Ręczne wybieranie źródła wejścia wideo.
• Automatyczne wybieranie połączonego (osadzonego) źródła wejścia audio po zmianie źródła wejścia wideo.
• Ręczne wybieranie źródła wejścia audio.
• Obsługa standardowej krzyżówki opartej na wyborze źródła wejścia wideo.
• Obsługa rozdzielczości wideo wejściowego do 4096×2160 pikseli.

Funkcje specyficzne dla HDMI:

• Odbiornik HDMI 594 MHz.
• Adaptacyjny korektor HDMI.
• Obsługa niestandardowego EDID.
• Obsługa wydobywania informacji AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut/HDR/VBI InfoFrames.
• Pełne wsparcie dla kolometrii.
• Obsługa głębi kolorów 8/10/12-bitowych.
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2.
• Obsługa do 8-strumieniowych strumieni audio IEC60958/IEC61937 za pomocą SDK.
• Obsługa wydobywania informacji o formacie audio i stanie kanału.
• Obsługa wydobywania informacji o synchronizacji wideo.
• Obsługa wydobywania informacji o formacie 3D.
• Obsługa wydobywania sygnału czasowego DSLR Sony/Canon.
• Obsługa trybów 3D: Side-by-Side Half, Top-and-Bottom, Frame Packing.
• Obsługa HDR10.

Funkcje specyficzne dla SDI:

• Korektor kabla SDI zintegrowany, zwiększający długość kabla według poniższych specyfikacji:
  • Do 330 m dla sygnałów SD-SDI.
  • Do 190 m dla sygnałów HD-SDI.
  • Do 150 m dla sygnałów 3G-SDI.
  • Do 75 m dla sygnałów 6G-SDI.
• Obsługa standardów SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS/6G (SMPTE 2081).
• Obsługa trybów 2K (2048×1080) i 4K (4096×2160).
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2.
• Obsługa głębi kolorów 10/12-bitowych.
• Obsługa wydobywania identyfikatora ładunku SMPTE 352.
• Obsługa do 8 (mono) kanałów audio o częstotliwości próbkowania 48 kHz (kanały 1-8 spośród 16 dostępnych w specyfikacji SDI).
• Obsługa wydobywania informacji o formacie audio i stanie kanału.
• Ograniczone wsparcie dla 3Gb-DS: możliwe jest przechwytywanie tylko pierwszego strumienia.
• Ograniczone wsparcie dla przechwytywania pierwszego połączenia interfejsów dwukanałowych:
  • YCbCr 4:2:2 10-bit 1080p 50/59.94/60: przechwytywane jako 1080i 50/59.94/60.
  • YCbCr 4:4:4 10-bit: przechwytywane jako 4:2:2.
  • RGB 4:4:4: podpróbkowane R/B.
• Obsługa Closed Caption za pośrednictwem SDK.

Formaty przechwytywania wideo:

• Obsługa rozdzielczości obrazu przechwytywania do 4096×2160 pikseli.
• Obsługa częstotliwości klatek przechwytywania do 144 klatek na sekundę (Rzeczywista częstotliwość klatek przechwytywania może być ograniczona przez przepustowość PCIe i rozdzielczość obrazu).
• Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32.
• Obsługa formatów przechwytywania 4:4:4 10-bitowych: V410, Y410.
• Dodatkowe formaty przechwytywania obsługiwane za pośrednictwem Magewell Capture SDK.

Funkcje przetwarzania wideo:

• Dwie potoki przetwarzania wideo o przepustowości przetwarzania ~720Mpixels/s dla każdego z nich.
• Pełne przetwarzanie wideo 10-bitowe.
• Przycinanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo:
  • Splot.
  • Łączenie pola górnego i dolnego.
  • Tylko pole górne.
  • Tylko pole dolne.
• Konwersja proporcji wideo.
• Automatyczny lub manualny wybór proporcji obrazu wejściowego.
• Automatyczny lub manualny wybór proporcji obrazu przechwytywania.
• Trzy tryby konwersji proporcji: Ignoruj (Anamorficzny), Przycinanie lub Dodawanie (Letterbox lub Pillarbox).
• Konwersja formatu koloru wideo.
• Automatyczny lub manualny wybór formatu koloru i zakresu kwantyzacji wejścia.
• Automatyczny lub manualny wybór formatu koloru, zakresu kwantyzacji i zakresu nasycenia przechwytywania.
• Obsługa formatów koloru RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
• Obsługa ograniczonego lub pełnego zakresu kwantyzacji.
• Obsługa ograniczonego, pełnego i rozszerzonego zakresu nasycenia.
• Konwersja częstotliwości klatek wideo.
• Kompozycja OSD wideo.
• Obsługa obrazu OSD w formacie PNG (do 4096×2160).
• Obsługa dynamicznego ładowania obrazu OSD RGBA za pośrednictwem SDK.

Wielokrotne karty w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu.
• Przełącznik obrotowy na karcie do ustawiania numeru karty, z 16 pozycjami od 0 do F.
• Drzewo sprzętu systemowego wyświetli “01: Pro Capture AIO 4K+” po ustawieniu przełącznika na 1 i tak dalej.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiany przez przełącznik obrotowy).

Wielokrotne strumienie przechwytywania:

• Nieograniczone strumienie przechwytywania dla dowolnego jednego kanału wejściowego.
• Niezależne ustawienia przycinania, proporcji, formatu koloru, rozdzielczości, częstotliwości klatek, deinterlacingu i dostosowania kolorów dla każdego indywidualnego strumienia.

Obsługa ultraniskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo.
• Tryb częściowego powiadamiania w SDK.

Synchronizacja znaczników czasu i dźwięku:

• Sprzętowy zegar o wysokiej rozdzielczości 100 ns.
• Ramki audio (192 próbki audio) i ramki wideo są oznakowane zegarem sprzętowym.
• Zegar sprzętowy może być zsynchronizowany między kartami (za pośrednictwem SDK).

Przechwytywanie wideo SG-DMA:

• ~1600MB/s przepustowości DMA na kanał w systemie PCIe 2.x.
• ~800MB/s przepustowości DMA na kanał w systemie PCIe 1.x.
• Obsługa automatycznego wykrywania powierzchni GPU Intel tiled.
• Obsługa DirectGMA dla chipsetów kart graficznych AMD.
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia.

SDK:

• Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności.

Modyfikacje sterownika Windows:

• Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów kluczy rejestru: globalnego, produktu i urządzenia.
• Nazwy filtrów wideo, audio i krzyżowania mogą być dostosowane za pomocą kluczy rejestru.

Aktualizacja firmware’u:

• Wielokrotne karty w jednym systemie mogą być aktualizowane jednocześnie.
• Karty mogą być aktualizowane bez wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagany restart).
• Bezpieczna aktualizacja. Jeśli wyłączenie zasilania lub awaria systemu wystąpią podczas aktualizacji firmware’u, zostanie on automatycznie przywrócony do wersji początkowej. Ta funkcja jest dostępna tylko dla wersji firmware’u 1.21 i wyższych.

Wskaźnik LED:

• Diody LED statusu wskazują stan pracy każdego kanału:
  • Powolne pulsowanie: bezczynność.
  • Włączona: sygnał wejściowy zablokowany.
  • Wyłączona: sygnał wejściowy niezablokowany.
  • Podwójne migotanie: błąd pamięci lub konfiguracji FPGA.
