Magewell 115100000 Eco Capture Dual HDMI M.2

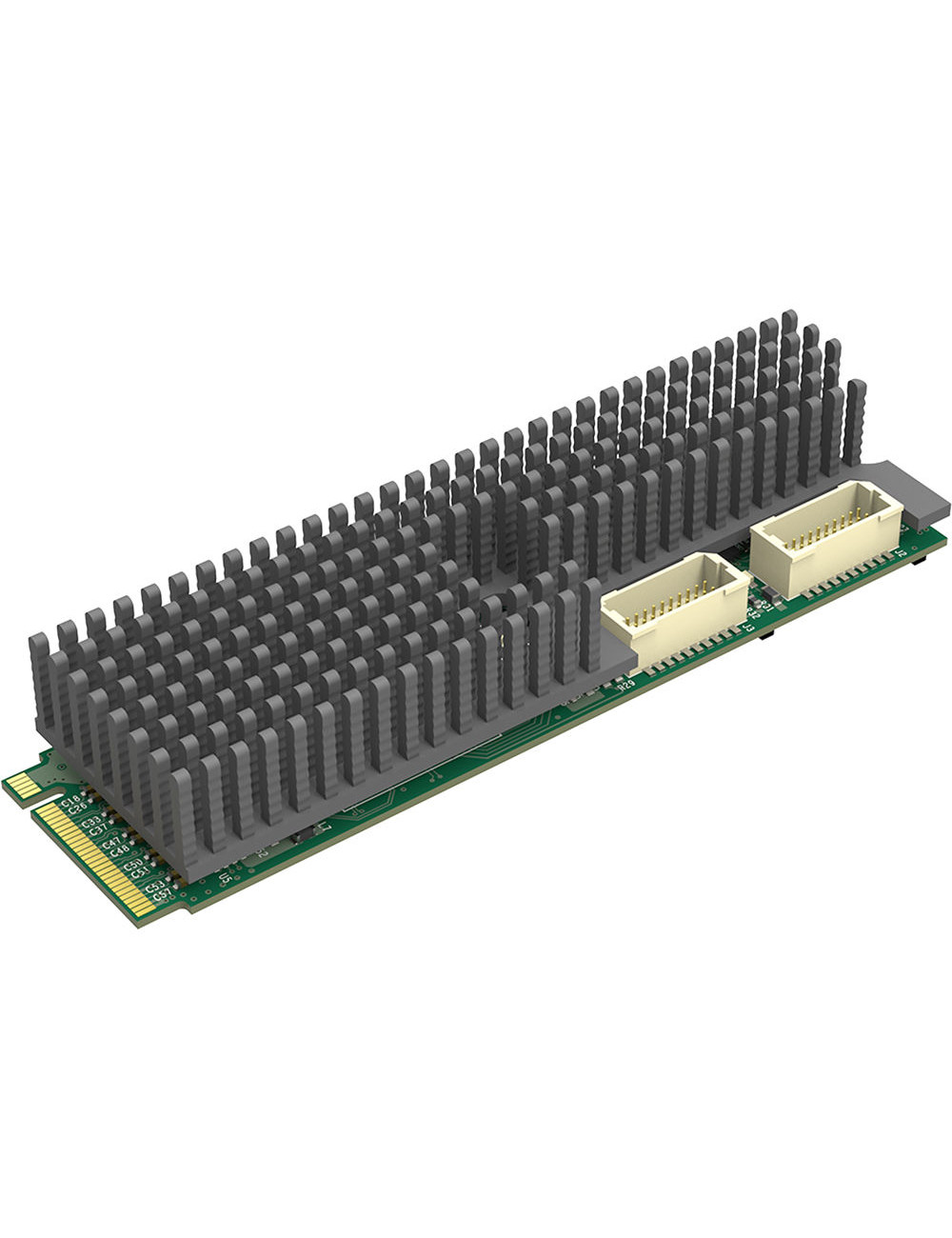

Eco Capture Dual HDMI M.2

To karta, która obsługuje podwójne wejścia HDMI oraz dwukanałowy dźwięk. Oznacza to, że możesz podłączyć dwa urządzenia HDMI jednocześnie i uzyskać wysokiej jakości obraz oraz dźwięk na swoim komputerze lub innym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows:
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze
• Linux (obsługa architektury x86, x64 i ARM):
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
  • CentOS 6.5/7 (x86 i x64) i nowsze
  • Fedora 25/26/27 (x86 i x64) i nowsze
  • Red Hat 6.5 (x86 i x64) i nowsze
  • Inne systemy Linux z jądrem w wersji 2.6.35 i nowszej

Zalecane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
• Linux:
  • Ubuntu 12.04/14.04/16.04 (x86 i x64)
  • Ubuntu 17.04/17.10/18.04 (x64)
  • CentOS 6.5/7.2 (x86 i x64)
  • Fedora 25/26 (x64)
  • Red Hat 6.5 (x86 i x64)

Obsługiwane interfejsy API:

• Windows:
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
• Linux:
  • V4L2
  • ALSA

Obsługiwane oprogramowanie:

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Inne oprogramowanie do kodowania/streamingu obsługujące DirectShow/V4L2

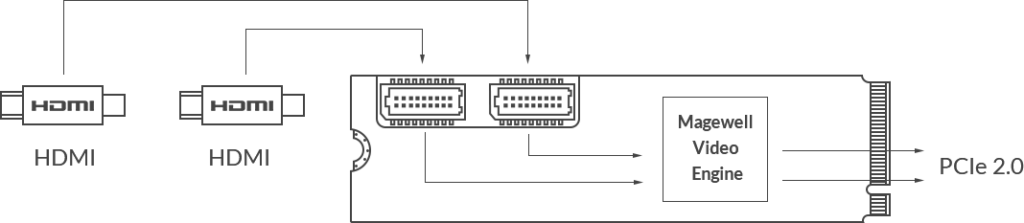

Interfejsy wejściowe:

• 2x gniazdo JST SHD 20-Pin (Numer części: 11510)
  • DVI 1.0
  • HDMI 1.4a
• 2x gniazdo FPC 20-Pin (Numer części: 11514)
  • DVI 1.0
  • HDMI 1.4a

Interfejs hosta:

• M.2 2280 Typ M (PCIe Gen2 x4)

Funkcje wejściowe:

• Obsługa rozdzielczości wideo wejściowych do 2048×2160 pikseli
• Specyficzne funkcje HDMI:
  • Odbiornik HDMI o częstotliwości 165 MHz
  • Adaptacyjny korektor HDMI, umożliwiający transmisję HDMI na odległość do 30 metrów
  • Obsługa niestandardowego EDID
  • Wyodrębnianie informacji z ramek AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut
  • Pełne wsparcie dla kolorymetrii
  • Obsługa głębi kolorów 8/10/12-bitowych
  • Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
  • Obsługa do 8-kanałowych strumieni audio IEC60958/IEC61937 za pomocą SDK
  • Wyodrębnianie informacji o formacji audio i statusu kanałów
  • Wyodrębnianie informacji o synchronizacji wideo
  • Wyodrębnianie informacji o formacie 3D
  • Wyodrębnianie informacji o kodzie czasowym aparatu Sony/Canon DSLR
  • Obsługa trybu 3D Side-by-Side Half, Top-and-Bottom, Frame Packing

Formaty przechwytywania wideo:

• Obsługa rozdzielczości przechwytywania obrazu do 2048×2160 pikseli
• Obsługa szybkości przechwytywania klatek do 144 fps (Rzeczywista szybkość przechwytywania klatek może być ograniczona przez przepustowość PCIe. Dla rozdzielczości 1280×1024 i wyższych, rzeczywista szybkość klatek może być ograniczona przez sprzętowy zegar pikseli procesora wideo na karcie. Na przykład maksymalna szybkość klatek dla rozdzielczości 1920×1080 może wynosić do 80 fps.)
• Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12
• Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY
• Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32
• Więcej formatów przechwytywania jest obsługiwanych za pomocą SDK

Funkcje przetwarzania wideo:

• Potoki przetwarzania wideo o przepustowości przetwarzania ~180 milionów pikseli/s
• Przetwarzanie wideo 8-bitowe 4:4:4
• Skalowanie wideo
• Deinterlacing wideo
  • Splot
  • Połączenie górnego i dolnego pola
• Konwersja formatu koloru wideo
• Automatyczny lub manualny wybór formatu koloru wejściowego i zakresu kwantyzacji
• Automatyczny lub manualny wybór formatu koloru przechwytywania, zakresu kwantyzacji i zakresu nasycenia
• Obsługa formatów koloru RGB, YCbCr 601, YCbCr 709, YCbCr 2020
• Obsługa zakresu kwantyzacji ograniczonego lub pełnego
• Obsługa zakresu nasycenia ograniczonego, pełnego i rozszerzonego
• Konwersja częstotliwości klatek wideo

Wiele kart w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu
• Przełącznik DIP na pokładzie umożliwiający ustawienie numeru karty z 16 pozycjami
• Drzewo sprzętowe systemu wyświetli „01: Eco Capture Dual HDMI M.2”, gdy przełącznik DIP będzie ustawiony na 0001, i tak dalej
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony przez przełącznik DIP)

Wiele zduplikowanych strumieni przechwytywania:

• Nieograniczona liczba zduplikowanych strumieni przechwytywania dla dowolnego kanału wejściowego, ale strumienie przechwytywania muszą być w tym samym formacie przechwytywania.

Znacznik czasowy i synchronizacja A/V:

• Zegar o wysokiej rozdzielczości oparty na sprzęcie o dokładności 100 ns
• Ramki audio (192 próbki audio) i ramki wideo są znakowane zegarem sprzętowym
• Zegar sprzętowy może być zsynchronizowany między kartami (za pośrednictwem SDK)

Przechwytywanie wideo SG-DMA:

• ~700 MB/s przepustowości DMA na kanał w systemach PCIe 2.x
• ~400 MB/s przepustowości DMA na kanał w systemach PCIe 1.x
• Obsługa automatycznego wykrywania powierzchni GPU Intel tiled
• Obsługa DirectGMA dla chipsetów kart graficznych AMD
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia

SDK:

• Magewell Capture SDK dla DirectShow (Windows) lub V4L2 (Linux) dla łatwej integracji
• Magewell Capture SDK dla DirectKS (Windows) lub ioctl (Linux) dla maksymalnej elastyczności i wydajności

Dostosowania sterowników systemu Windows:

• Wszystkie opcje można kontrolować za pomocą trzech poziomów kluczy rejestru: globalnego, produktu i urządzenia
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowywane za pomocą kluczy rejestru

Aktualizacja oprogramowania układowego:

• Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie
• Aktualizacja kart nie wymaga wyłączenia zasilania systemu (w większości przypadków nie jest nawet wymagane ponowne uruchomienie)
• Bezpieczna aktualizacja. Jeśli wystąpi wyłączenie zasilania lub awaria systemu podczas aktualizacji oprogramowania układowego, zostanie automatycznie przywrócona wersja początkowa. Ta funkcja jest dostępna tylko dla wersji oprogramowania układowego 1.21 i nowszych.

Wskaźnik LED:

• Wskaźniki stanu sygnalizujące działanie każdego kanału:
  • Powolne pulsowanie: bezczynność
  • Włączony: sygnał wejściowy zablokowany
  • Wyłączony: sygnał wejściowy odblokowany
  • Podwójne miganie: błąd pamięci lub konfiguracji FPGA
