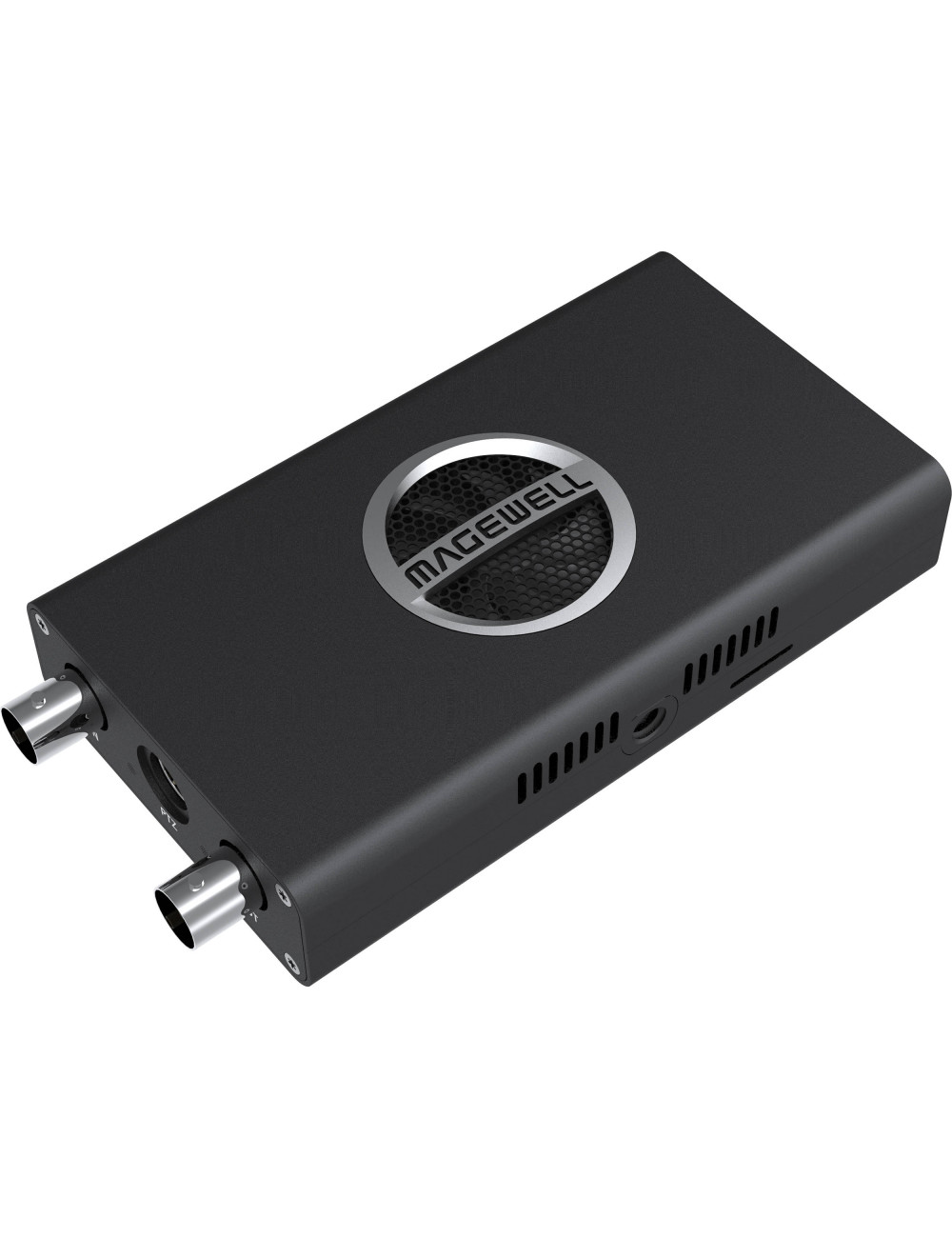

Magewell Pro Convert 12G SDI 4K Plus

Pro Convert 12G SDI 4K Plus

To urządzenie, które umożliwia łączenie istniejącego sprzętu źródłowego z sieciami medialnymi opartymi na protokole IP obsługującymi NDI. Obsługuje wejścia do rozdzielczości 4K przy 60 klatkach na sekundę i oferuje 16 kanałów wbudowanego dźwięku.

Urządzenie zapewnia prostą obsługę typu plug-and-play, dzięki automatycznemu wykrywaniu formatu wejściowego i konfiguracji sieci DHCP. Dzięki temu można łatwo integrować sprzęt wideo z sieciami opartymi na protokole IP i przesyłać sygnał w wysokiej jakości do dalszej dystrybucji lub przetwarzania.

Funkcje wejścia i przekazywania sygnału:

• Maksymalne wejście i przekazywanie wideo: 4096×2160 60fps. Obsługiwane rozdzielczości obejmują:
  • 4096x2160p/3840x2160p/2048x1080p/1920x1080p 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  • 2048x1080i/1920x1080i 25/29.97/30/47.95/48/50/59.94/60
  • 1280x720p 50/59.94/60
  • 720×576 25p/50i (PAL SD)
  • 720×480 29.97p/59.94i (NTSC SD)
• Obsługa sygnałów RGB/RGBA/YUV/YUVA z głębią kolorów 10/12-bitową
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Obsługa wejść wideo RGB, YUV BT.601/709/2020
• 16-kanałowe wejścia audio wbudowane w SDI
• Wejście i przekazywanie SD/HD/3G/6G/12G-SDI BNC
• Obsługa standardów SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)/6G (ST 2081)/12G (ST 2082) SDI
• Odbieranie sygnałów 12G-SDI na odległość do 30 m (98 stóp), 6G-SDI na odległość do 80 m (262 stóp)

Funkcje kodowania NDI®:

• Kodowanie strumienia Full NDI w czasie rzeczywistym o rozdzielczości do 4096×2160 60fps 4:2:2 8-bit
• Wyjście o tej samej rozdzielczości co wejście lub dowolna niestandardowa rozdzielczość. Typowe wyjścia obejmują:
  • 4096x2160p/3840x2160p/2048x1080p/1920x1080p 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  • 2048x1080i/1920x1080i 25/29.97/30/47.95/48/50/59.94/60
  • 1280x720p 50/59.94/60
• Wyjście o takiej samej częstotliwości klatek jak oryginał, 1/2, 1/3 lub 1/4 częstotliwości klatek wejściowych
• Kodowanie 16-kanałowego dźwięku osadzonego w NDI
• Obsługa NDI 5.x

Zarządzanie konfiguracją:

• Rejestracja w chmurze Magewell
• Zdalne sterowanie za pomocą interfejsu WebUI i chmury Magewell
• Zapewnienie szczegółowych informacji na temat urządzenia i sygnałów w czasie rzeczywistym
• Możliwość konfiguracji sposobu przetwarzania i kodowania wejścia, w tym deinterlacingu, skalowania w górę/w dół, częstotliwości klatek, proporcji obrazu, a także połączenia sieciowego
• Aktualizacja oprogramowania układowego
• Obsługa USB RNDIS/ECM
• Obsługa przeglądarek internetowych IE/Edge/Firefox/Chrome/Safari/Opera
• Udostępnianie interfejsów API HTTP

Przyciski sterowania na pokładzie:

• 16-pozycyjny przełącznik DIP: ustaw indeks płyty od 0 do F
• Sterowanie PTZ (pan-tilt-zoom)
  • Sterowanie kamerami PTZ za pomocą protokołów VISCA, Visca UDP, Visca UDP2rs232, PELCO-P i PELCO-D za pośrednictwem NDI

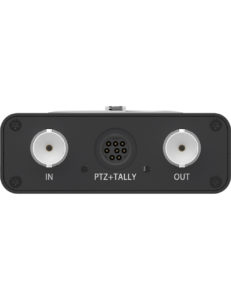

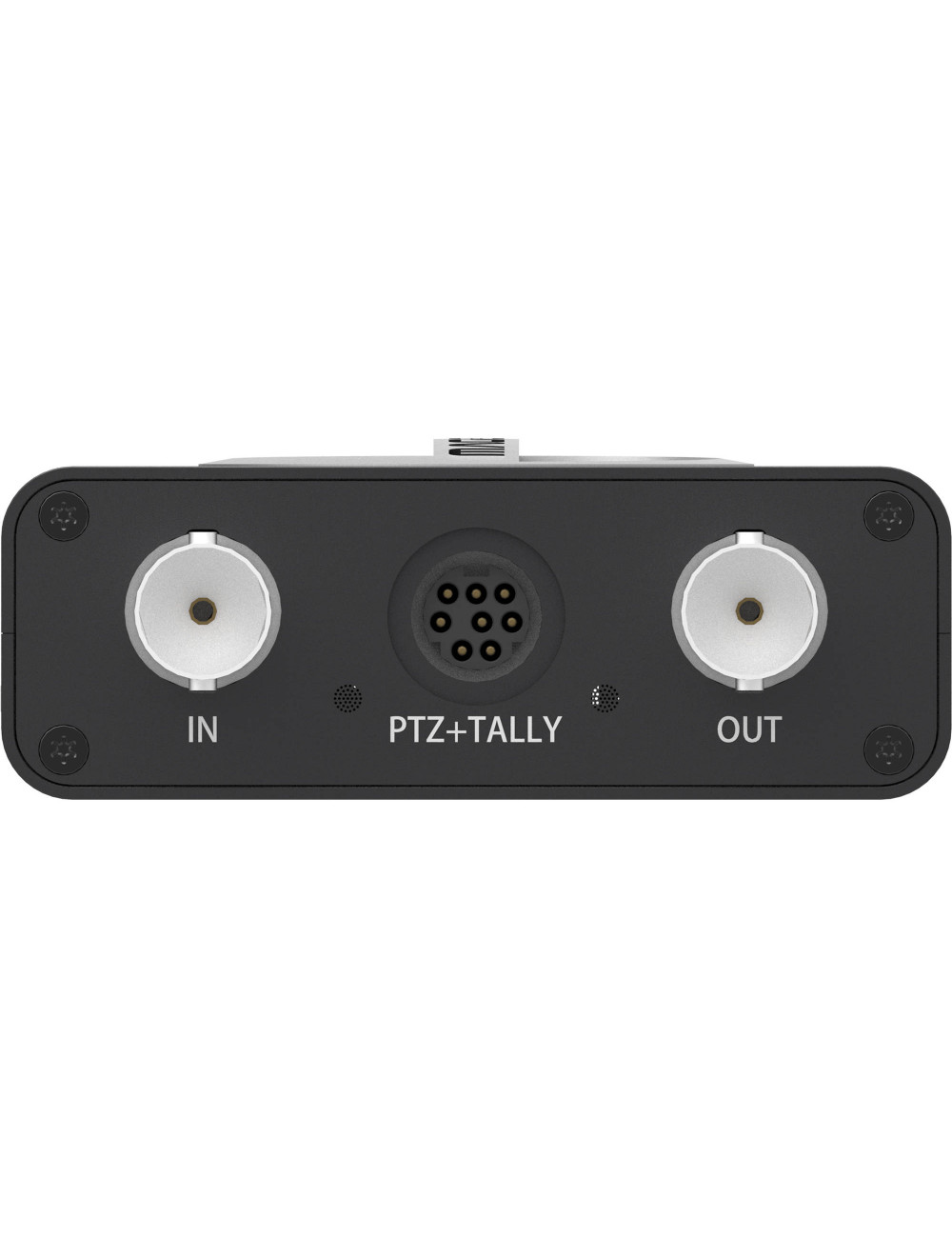

  • Złącze Mini-DIN-8 (współdzielone z lampą sygnalizacyjną Tally)

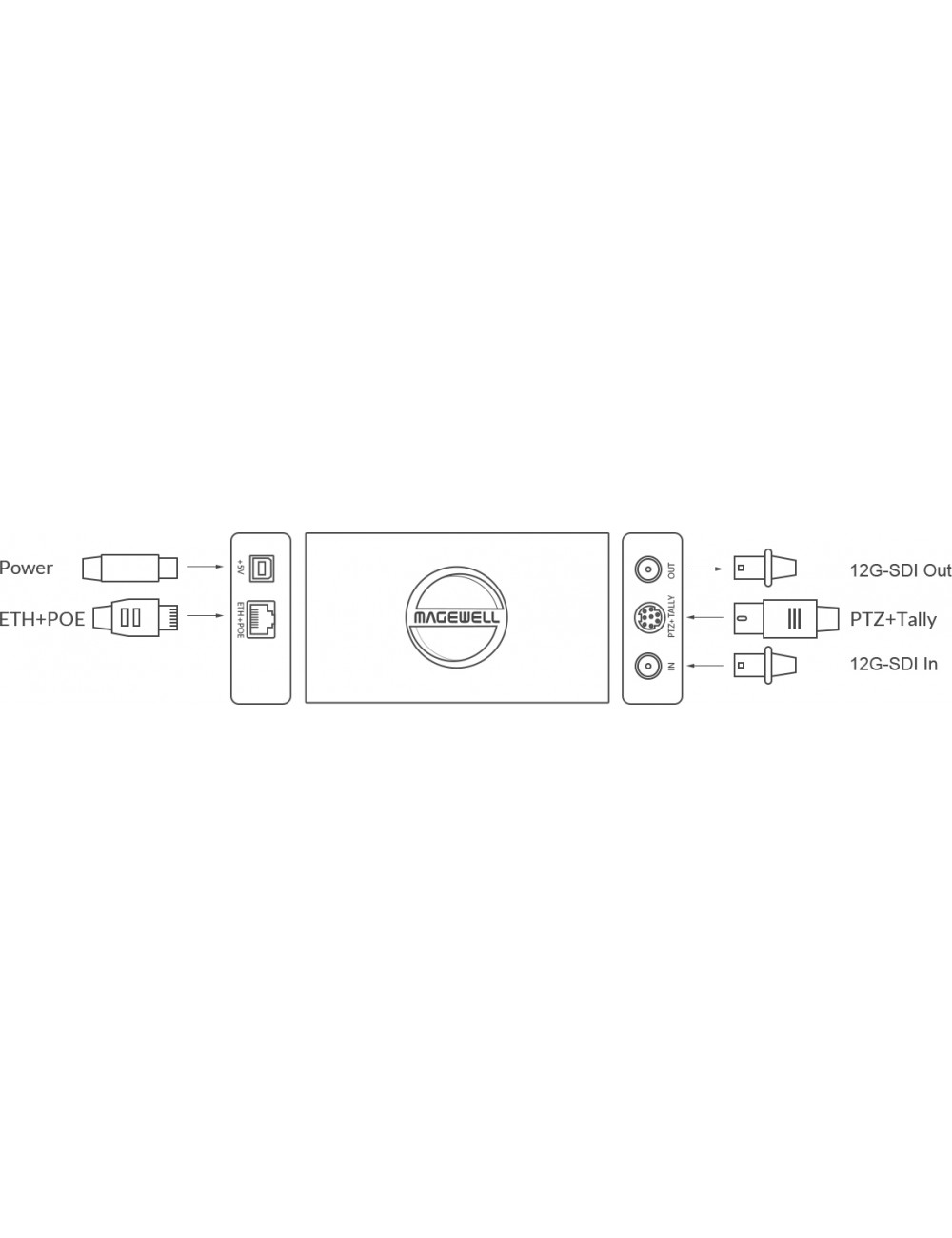

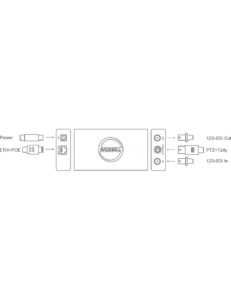

Interfejsy sieciowe:

• Ethernet 10/100/1000 Mbps
• IEEE 802.3af PoE

Interfejs USB:

• USB 2.0 typu B
  • Zasilanie 5V/2.1A
  • Obsługa USB RNDIS/ECM

Obsługiwane produkty:

• NDI Studio Monitor
• OBS
• vMix
• Dowolny inny produkt obsługujący NDI

Wskaźniki LED:

• Wskaźniki statusu wskazujące:
  • Zasilanie: włączone/wyłączone
  • Sygnalizacja podglądu/programu (Tally): włączona/wyłączona
  • Sygnał wejściowy: zablokowany/odblokowany
  • Sygnał przekazywania: włączony/wyłączony
