KAMERA

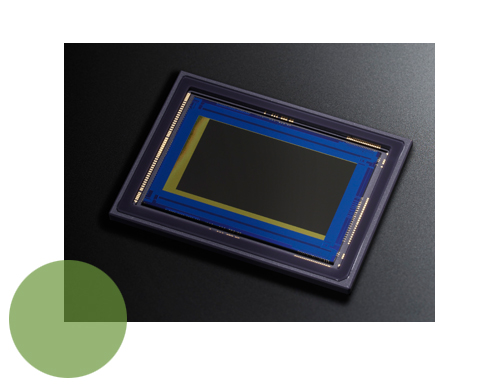

Matryca
Filtr
Filtr kolorów podstawowych RGB (matryca Bayera)
Liczba efektywnych pikseli matrycy
W przybliżeniu 2,26 MP (2000 × 1128)
Minimalny poziom światła
0,0005 luksa lub mniej (wzmocnienie 75 dB, f/1,2, 29,97P, 50 IRE)
Rozdzielczość pozioma
W zależności od zastosowanego obiektywu.

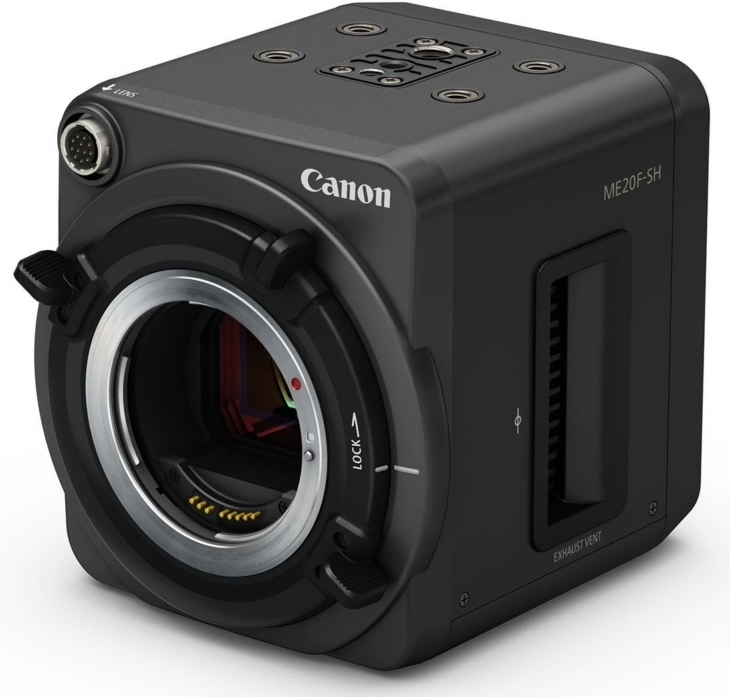

Mocowanie obiektywu

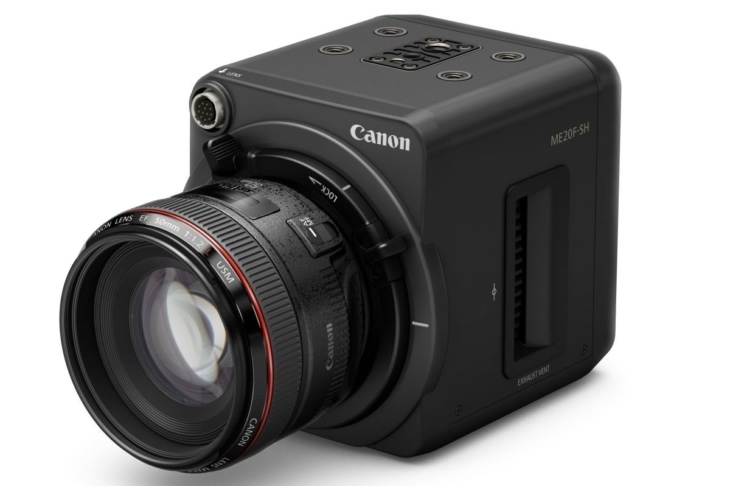

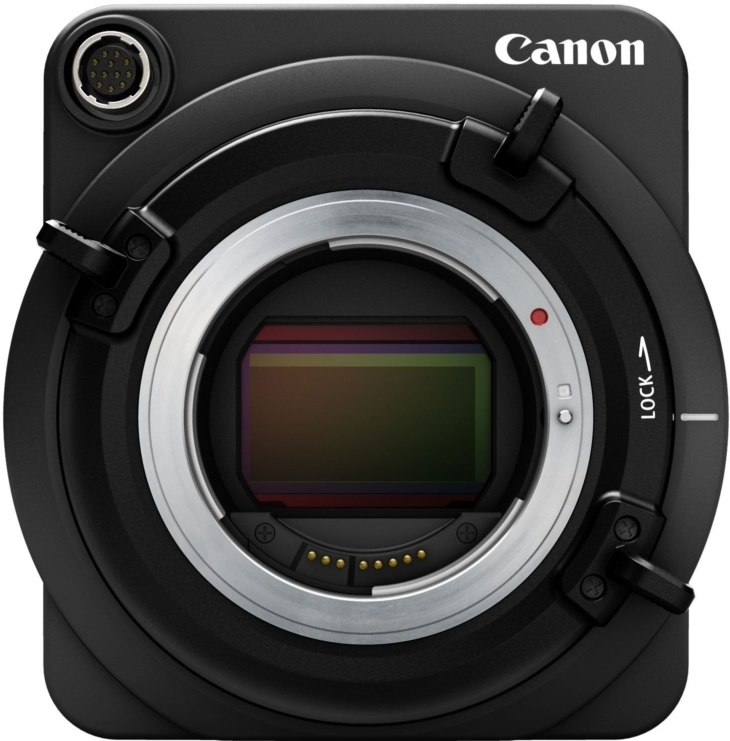

Mocowanie Canon EF z blokadą Cinema Lock

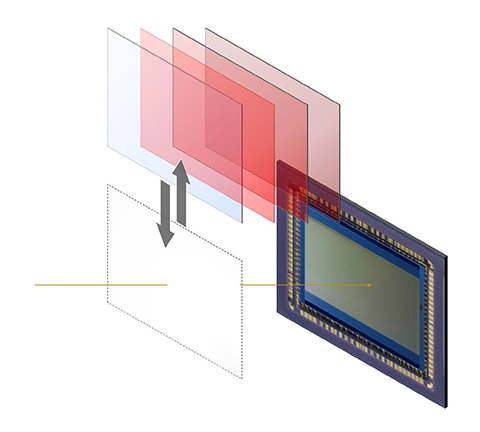

Filtr ND
Tak, 2 poziomy (1/8, 3 stopnie lub 1/64, 6 stopni) Wybierane ręcznie sterowanie elektroniczne
Sterowanie ostrością
Ostrość ręczna za pomocą obiektywu lub pilot zdalnego sterowania RC-V100; tryb One Shot AF za pomocą przypisanego przycisku
Sterowanie przysłoną
Ręczne; z przyrostem co 1/2 stopnia. Funkcja Push Auto Iris za pomocą przypisanego przycisku. Automatycznie (połączenie funkcji przysłony, wzmocnienia, migawki i filtra szarego)
Zakres przysłony
W zależności od wybranego obiektywu
Średnica filtra
W zależności od wybranego obiektywu
System stabilizacji obrazu
W zależności od wybranego obiektywu
Cyfrowy telekonwerter
Tak: telekonwerter X2 / X4
Typ
DIGIC DV 4
Dokładność próbkowania
YbCbCr 422 przez złącze 3G / HD-SDI; RGB 444, YCbCr 444, YCbCr 422 przez złącze HDMI
Głębia bitowa
10-bitowa (efektywnie 8-bitowa)
NAGRYWANIE
Nośniki zapisu filmu
Zewnętrzny rejestrator
Format pliku nagrania
W zależności od zewnętrznego rejestratora
Liczba klatek na sekundę
Wyjście 3G / HD-SDI: 1920 × 1080: 59,94P / 59,94i / 50P / 50i / 29,97P / 25P / 23,98P
1280 × 720: 59,94P / 50P / 29,97P / 25P / 23,98P
Wyjście HDMI: 1920 × 1080: 59,94P / 59,94i / 50P / 50i / 29,97PsF / 25PsF
1280 × 720: 59,94P / 50P
640 × 480: 59,94P
Tryb nagrywania w zwolnionym/ przyspieszonym tempie
Nie
Zapis interwałowy
Nie
Rejestracja klatek
Nie
Buforowanie (w pamięci podręcznej)
Nie
Odwrotne skanowanie
Nie
Opcje niestandardowego obrazu
Dziewięć opcji niestandardowego obrazu: Canon Log, Wide DR (wysoki zakres dynamiki), EOS Standard, CP1-CP6. Ustawienia konfigurowane przez użytkownika: czerń, gamma czerni, przegięcie, ostrość, redukcja szumów, balans bieli. Regulacja pod kątem działania funkcji Chroma Key¹
Konwersja HD->SD
Nie
SYSTEM
Automatyczna regulacja ekspozycji
Preselekcja czasu, preselekcja przysłony, automatyczne sterowanie wzmocnieniem (AGC)¹
Wejście audio
Gniazdo stereo typu mini jack 3,5 mm, obsługa mikrofonu zasilanego przez wtyczkę
Wyjście słuchawkowe
Nie
Wyjście wideo do monitora
Tak, wyjście zgodne z 3G/HD-SDI (BNC) OSD, HDMI.
HDMI
Tak. Tylko wyjście
USB
Nie

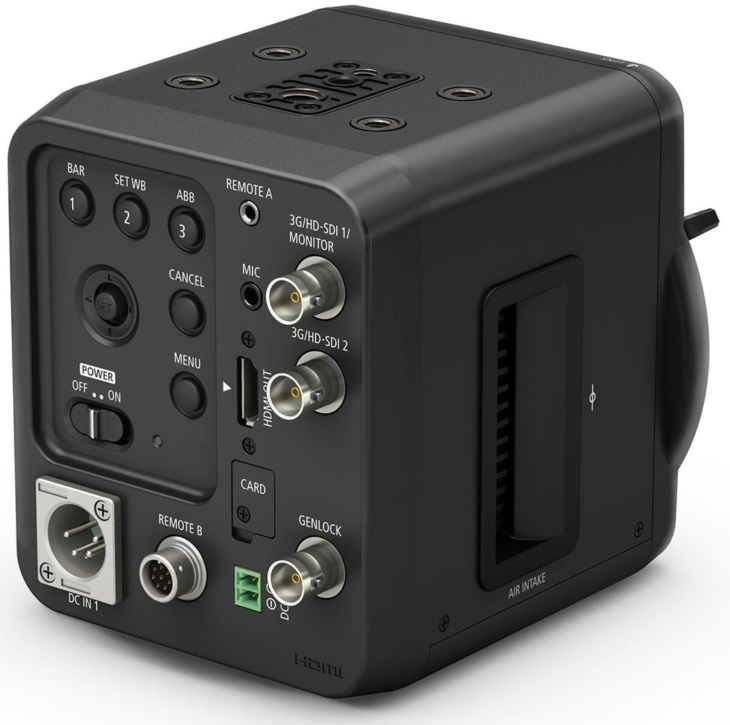

Wyjście 3G / HD-SDI
Tak, X2; wyjście 1: zgodne z OSD; wyjście 2: tylko czysty sygnał wyjściowy.
Kod czasowy
Nie
Genlock
Tak, tylko wejście, BNC
Wyjście komponentowe
Nie
Złącze AV
Nie
Wejście DC
Tak. 4-stykowe złącze XLR, złącze 2-stykowe. Wejście: 11-17 V
Złącze obiektywu
Tak, 12-stykowe¹
Złącze pilota zdalnego sterowania
Tak (2); zdalne A: typu mini jack 2,5 mm / zdalne B: okrągłe 8-stykowe. Oba używają protokołu Canon Unique Protocol.
Gniazdo karty pamięci
Tak, karta microSD (tylko do aktualizacji oprogramowania układowego; brak możliwości nagrywania)
Wykresy kolorów
Tak, SMPTE, EBU i ARIB - w zależności od częstotliwości próbkowania
Kontrolka nagrywania
Nie
Przycisk użytkownika
Nie
Funkcje przypisywane przez użytkownika
Tak, 4 przyciski.
Funkcje, które można przypisać: One-Shot AF / Push Auto Iris / ABB / AE Shift + / AE Shift - / pasek / ustawianie balansu bieli / telekonwerter / podczerwień / nagrywanie zewnętrzne / niestandardowy obraz /
Tryb kamery A/M. Te pozycje są zgodne z pilotem zdalnego sterowania RC-V100.
Niestandardowe wybieranie pokrętłem
Nie
FUNKCJE REJESTRACJI
Pomiar ekspozycji
Oświetlenie z tyłu, standardowy, oświetlenie punktowe
Korekta ekspozycji
Tak: ±2,0, ±1,75, ±1,50, ±1,25, ±1,0, ±0,75, ±0,50, ±0,25 lub ±0
Blokada ekspozycji
Nie
Ustawienie automatycznego sterowania wzmocnieniem
Tak, wył. (75 dB) lub wartość z zakresu 36-75 dB (z przyrostem co 3 dB)
Czułość ISO
Maks. ponad ISO 4 000 000, odpowiednik przy －75 dB
Zakres dynamiki
Tryb Canon Log / Wide DR: 800% / 12 stopni przy 9,0 dB (w przybliżeniu ISO 2300)
Ustawienie wzmocnienia
Od 0 do －75 dB z przyrostem co 3 dB.
Tryby kontroli
Ręczny z przyrostem co 1/4 stopnia, automatyczny (połączenie funkcji przysłony, wzmocnienia, migawki i filtra szarego)
Czas naświetlania
1/3-1/2000 s w zależności od trybu nagrywania i częstotliwości próbkowania
Kąt migawki
Nie
Długa ekspozycja (SLS)
Nie
Odwrotne skanowanie
Tak
Regulacja częstotliwości
Nie
Tryb fotografowania w podczerwieni
Tak: filtr odcięcia podczerwieni, obsługiwany elektronicznie.
Wbudowana lampa IR
Nie
Automatyczny
TAK
Zaprogramowane ustawienia
Światło dzienne/żarówki
Bezwstrząsowy balans bieli
Tak, za pomocą menu funkcji indywidualnych
Nastawy ręczne
Ustawienie A, Ustawienie B (domyślnie 5500 K, kelwinów) (2000-15 000 K)
System zliczania
Nie
Ustawienie wartości początkowej
Nie
Nagrywanie
Linear PCM 48 kHz, 16-bitowa konwersja cyfrowa, 2 kanały
AKCESORIA
Dołączone
2-stykowe złącze zasilania
Opcjonalnie
Moduł pilot zdalnego sterowania RC-V100, adapter statywu RB-1, kable z 8-stykowym złączem RS-422 RR-10 (10 m) / RR-100 (100 m)
Kompaktowy zasilacz sieciowy AC-E19
Napięcie podczas pracy
Prąd przemienny: 11-17 V przez 4-stykowe złącze XLR lub złącze 2-stykowe
Pobór mocy
Około 12 W (sam korpus)
INNE
Wymiary
102 × 116 × 113 mm (szer. × wys. × dł.)
Waga (tylko kamera)
W przybliżeniu 1,1 kg
Zakres temperatury pracy
W przybliżeniu od 0 do 40°C, 85% (wilgotność względna), w przybliżeniu od -5 do 45°C, 60% (wilgotność względna)
