Urządzenia Akurat Lighting W-DMX umożliwiają niezawodny, bezprzewodowy przesył sygnału DMX do opraw oświetleniowych drogą radiową.
Część nadawcza Akurat W-DMX współpracuje z każdym sterownikiem oświetlenia DMX, zgodnym ze standardem DMX512-A. Moduły odbiorcze Akurat W-DMX zostały zaprojektowane do współpracy z panelami LED Akurat MK2, ale system umożliwia przyłączenie sygnału do dowolnej oprawy oświetleniowej, zgodnej ze standardem DMX
System Akurat W-DMX wykorzystuje technologię W-DMX szwedzkiej firmy Wireless Solution i jest kompatybilny z wszystkimi urządzeniami W-DMX G5 i późniejszymi Wireless Solution – jednego z niekwestionowanych leaderów na rynku bezprzewodowej tramsmisji sygnału DMX.

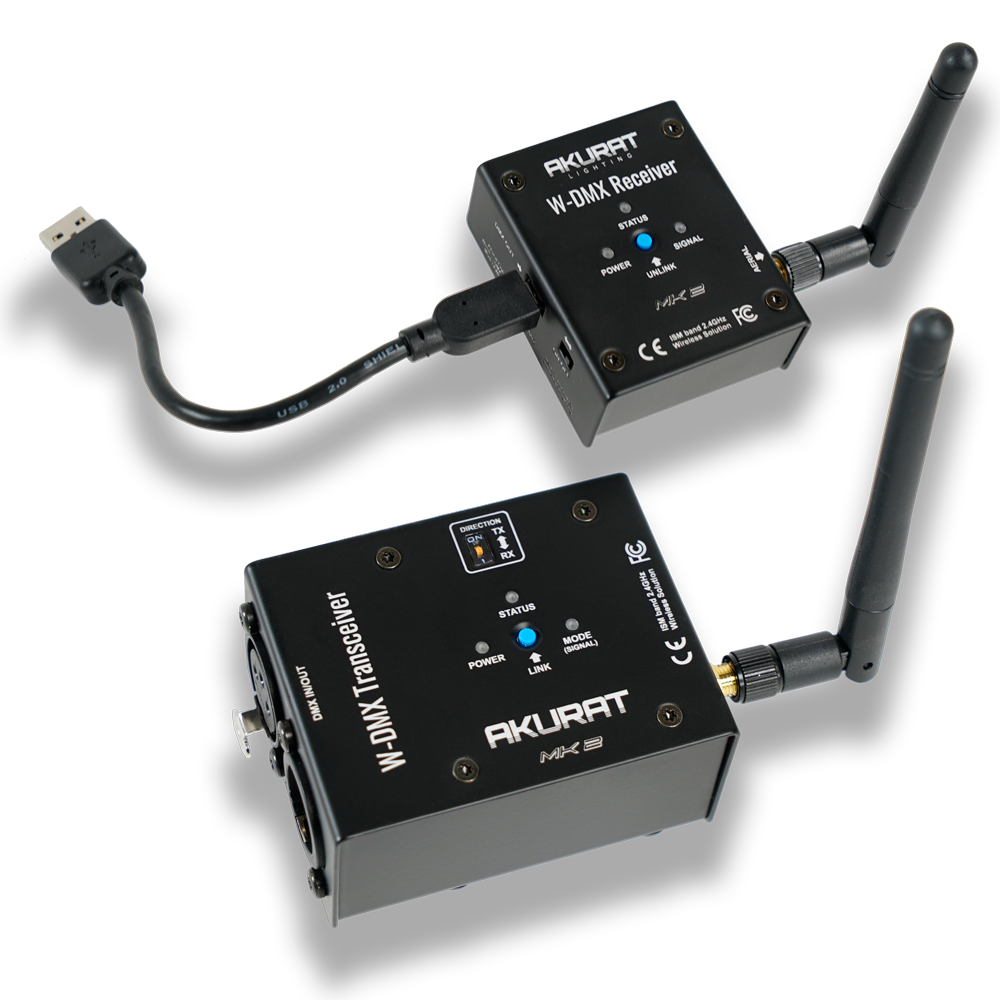

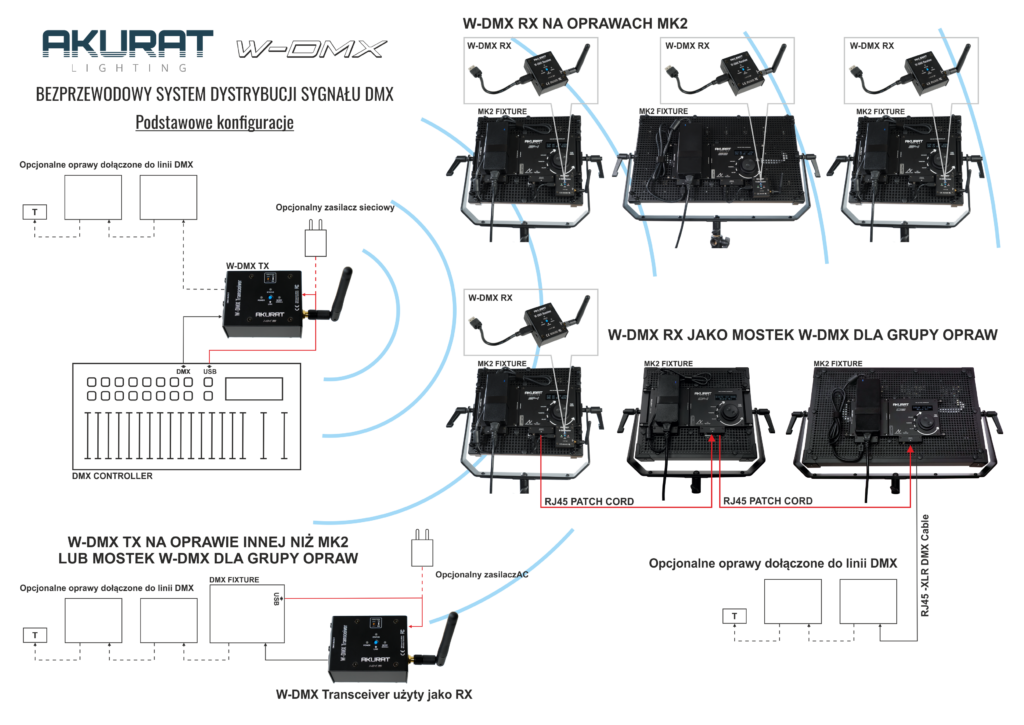

Podstawowe komponenty systemu Akurat W-DMX to:
- W-DMX Transceiver nadajnik sygnału W-DMX który podłącza się do wyjścia sterownika DMX (może pracować także jako odbiornik sygnału)
- W-DMX Receiver odbiornik sygnału W-DMX przeznaczony do podłączenia do dedykowanego wejścia USB w oprawach Akurat MK2 oraz SECTOR.
Radio
System W-DMX używa łącza radiowego zrealizowanego w paśmie ISM 2.4GHz (opcjonalnie 2.4+5.2+5.8GHz) używając modulacji AFHSS (Adaptive Frequency Hopping Spread Spectrum). Zasada działania tej modulacji polega na przeskakiwaniu z kanału na kanał w szybkim tempie, przy użyciu niestandardowej szyfrowanej sekwencji. System inteligentnie wyszukuje zajęte kanały i celowo ich unika, aby zminimalizować zakłócenia. Techniki przeskakiwania częstotliwości zostały po raz pierwszy użyte przez wojsko USA, ponieważ są one trudne do celowego zagłuszania i o ile nie znasz sekwencji przeskoków częstotliwości, praktycznie niemożliwe do podsłuchania. Nadajnik radiowy W-DMX Transceiver spełnia wymagania Dyrektywy Europejskiej RED 2014/53/EU oraz FCC (complies with Part 15 of the FCC Rules).

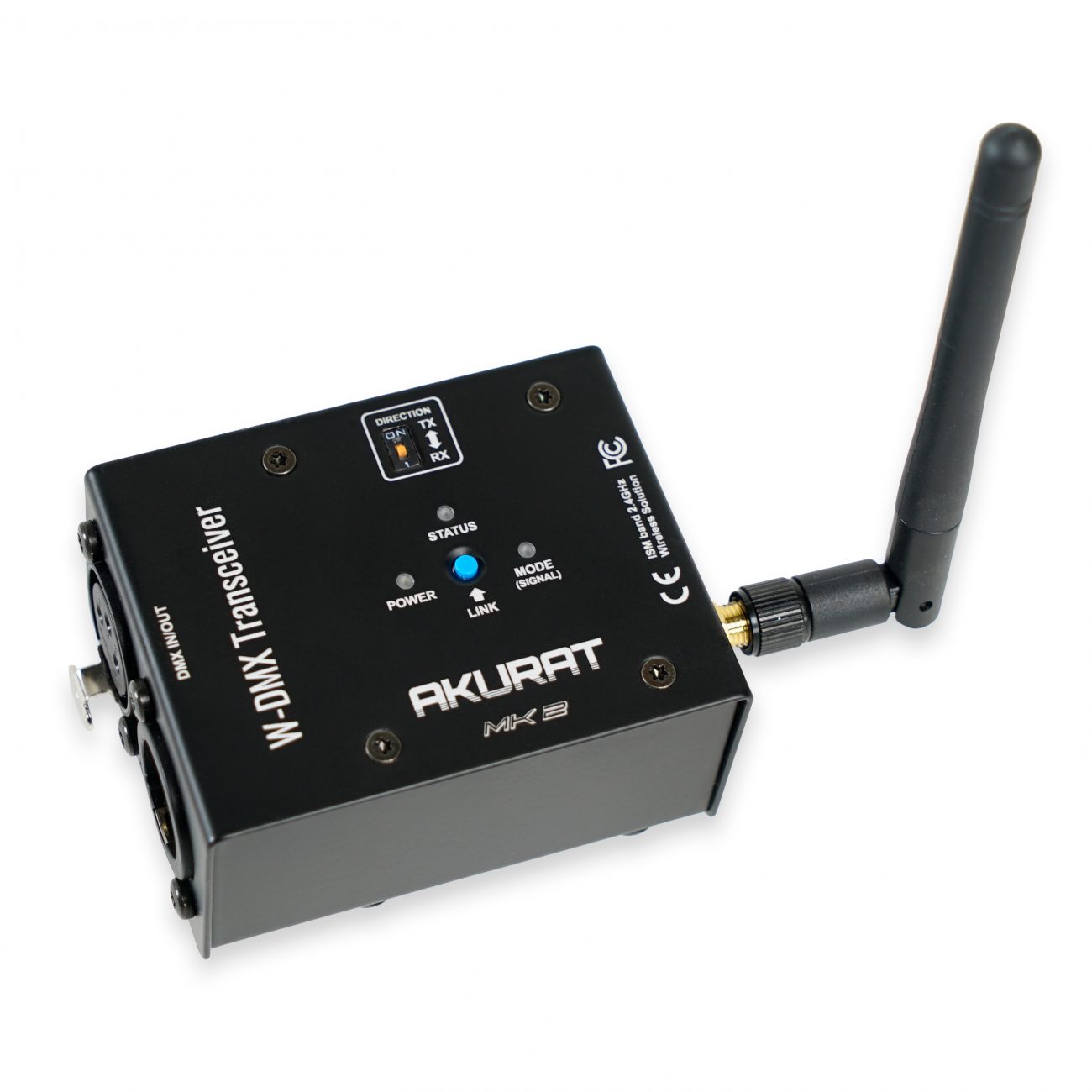

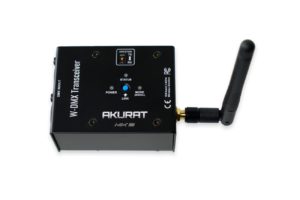

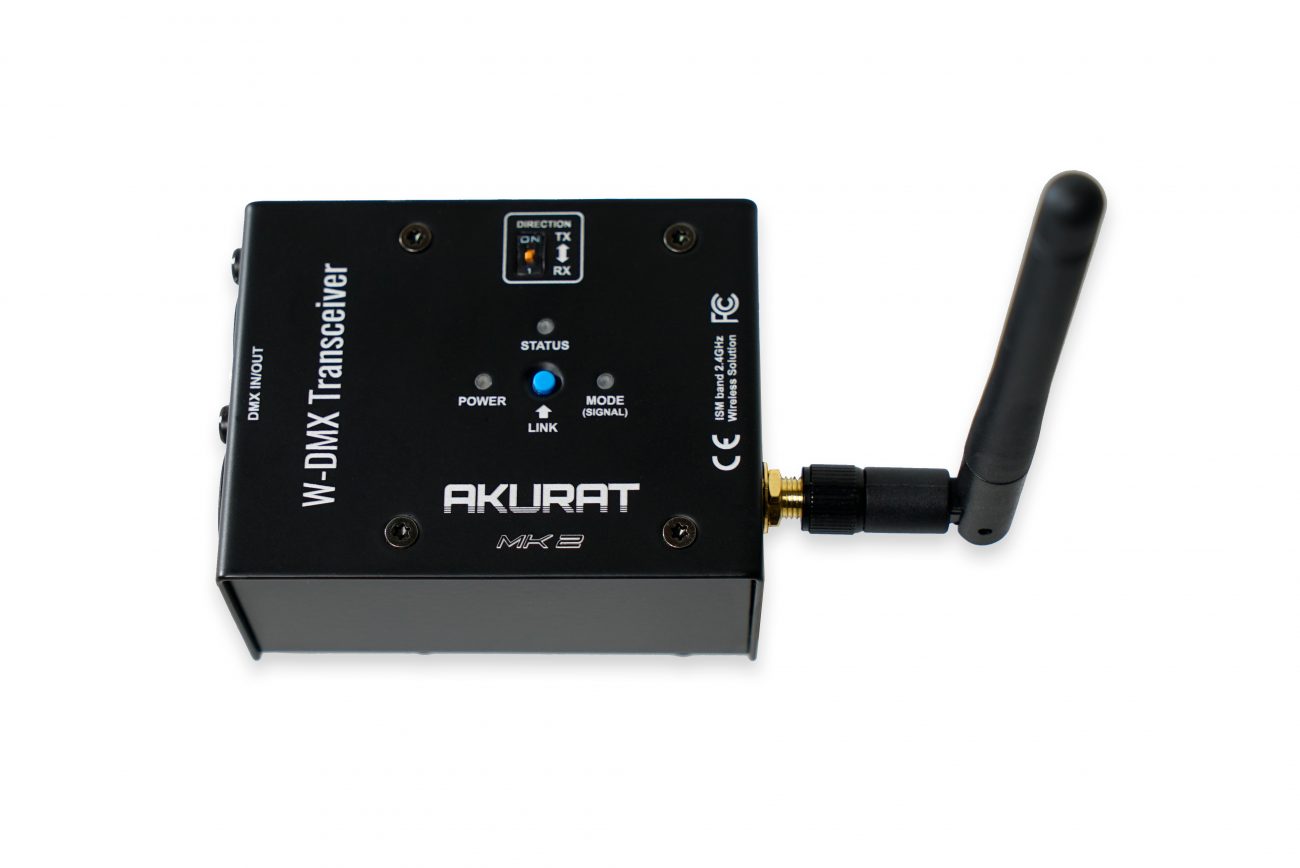

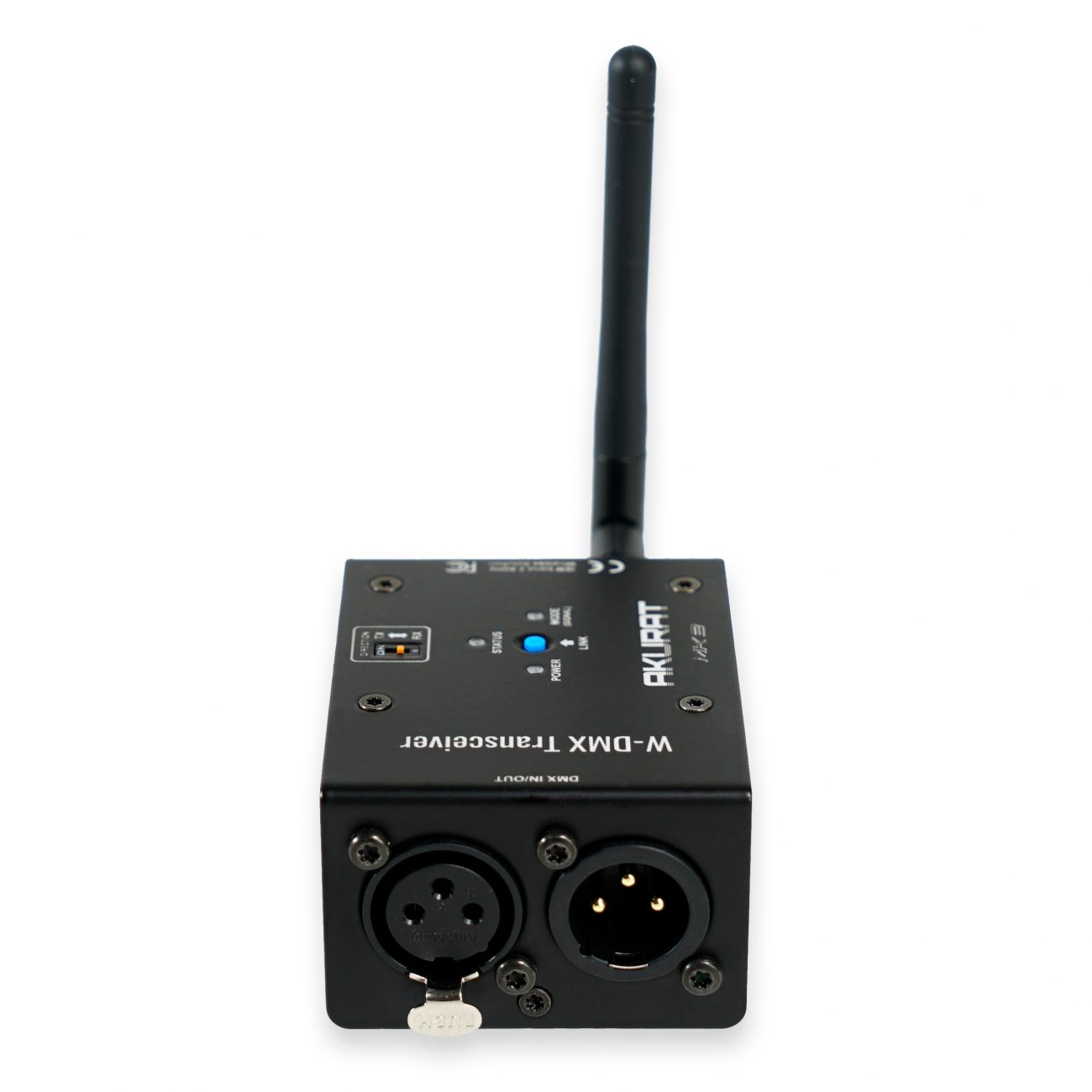

Akurat W-DMX Transceiver

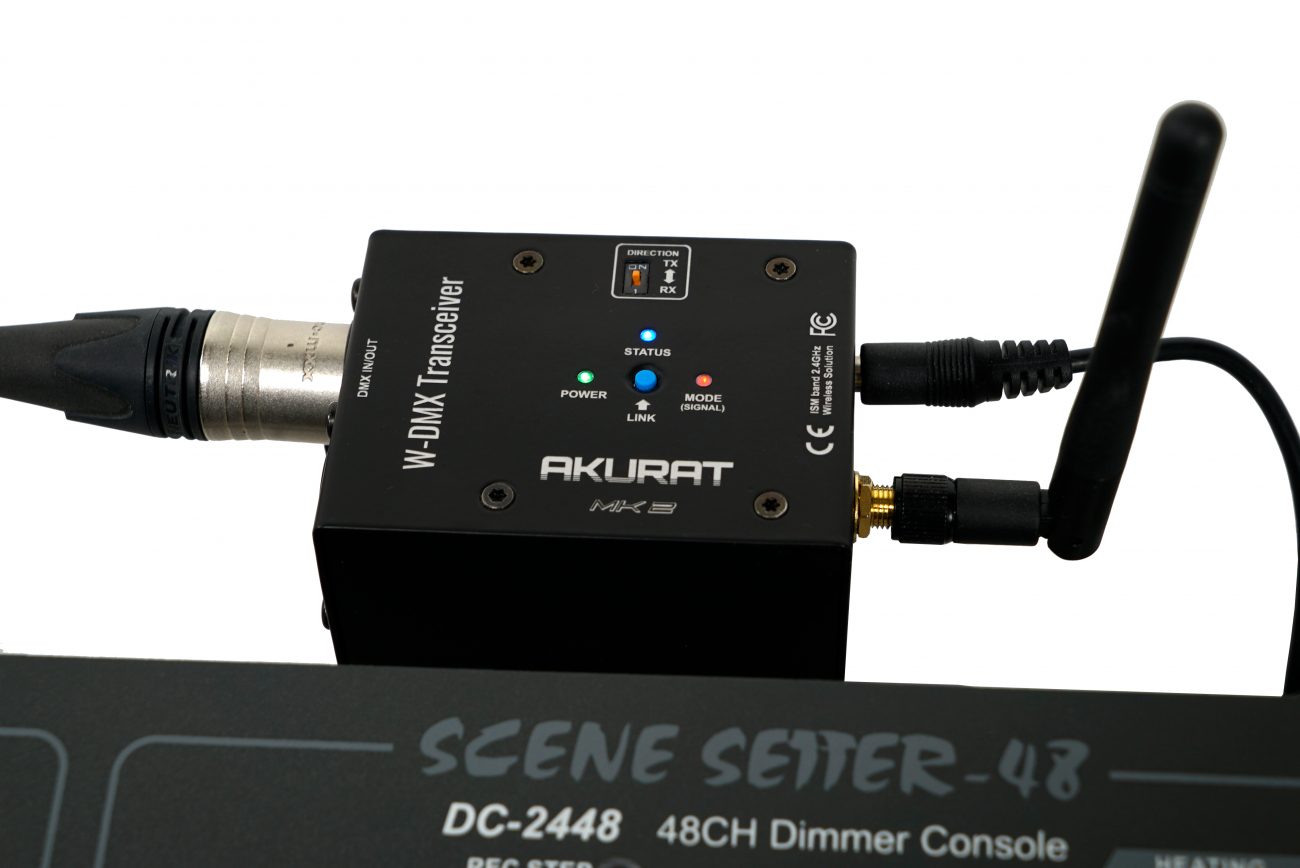

Podstawową funkcją transceivera jest przetworzenie sygnału DMX pochodzącego z wyjścia sterownika oświetlenia na sygnał radiowy zgodny ze standardem W-DMX i wysłanie go w eter za pomocą anteny. Urządzenie może transmitować dane z wszystkich 512 kanałów jednego uniwersum DMX. Sygnał może być odebrany tylko i wyłącznie przez odbiorniki które zostały wcześniej sparowane z transceiverem. Każdy odbiornik może być sparowany tylko z jednym transceiverem. Proces linkowania nowych odbiorników jest inicjowany przez naciśnięcie przycisku „LINK”.
Urządzenie jest wyposażone w diody LED wskazujące aktualny status. Gniazda XLR umożliwiają dołączenie transceivera do linii DMX. Dostępne są wykonania z gniazdami z 5 pinami jak i z 3 pinami. Transceiver wyposażony jest w wytrzymałą aluminiową obudowę o wymiarach 75x60x40mm.

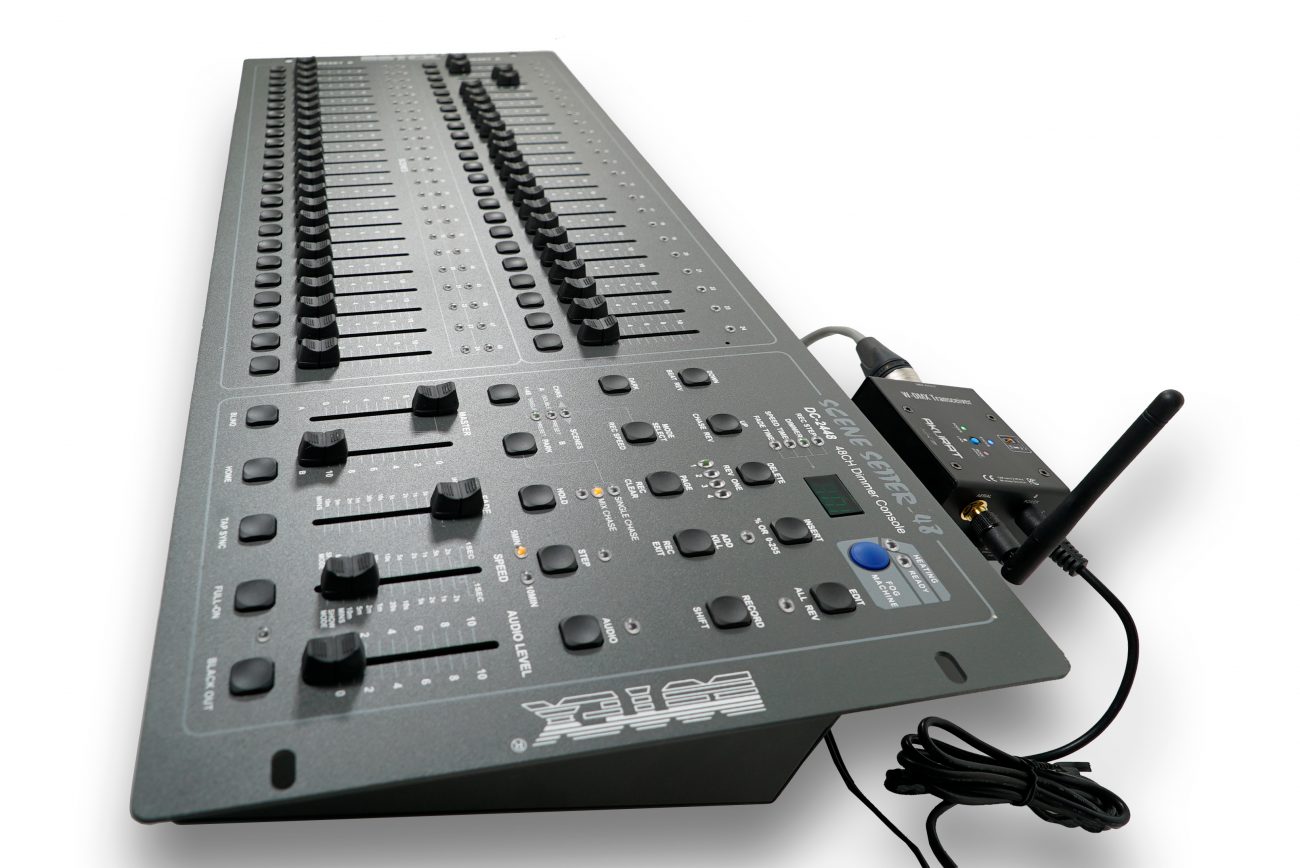

Transceiver wymaga zewnętrznego zasilania o napięciu z zakresu 5-24V i natężeniu do 200mA. Można do tego celu wykorzystać gniazdo USB, w które często wyposażone są konsolety DMX. W naszej ofercie znajdują się odpowiednie kable, a także dedykowany zasilacz sieciowy.
Unikalną cechą transceivera jest możliwość zmiany kierunku transmisji i wykorzystania go jako odbiornika W-DMX. W tym przypadku, po sparowaniu z aktywnym nadajnikiem W-DMX, urządzenie dostarcza standardowy sygnał DMX poprzez gniazda XLR i może być podłączone do dowolnej oprawy, czy wielu opraw kompatybilnych z DMX512-A.

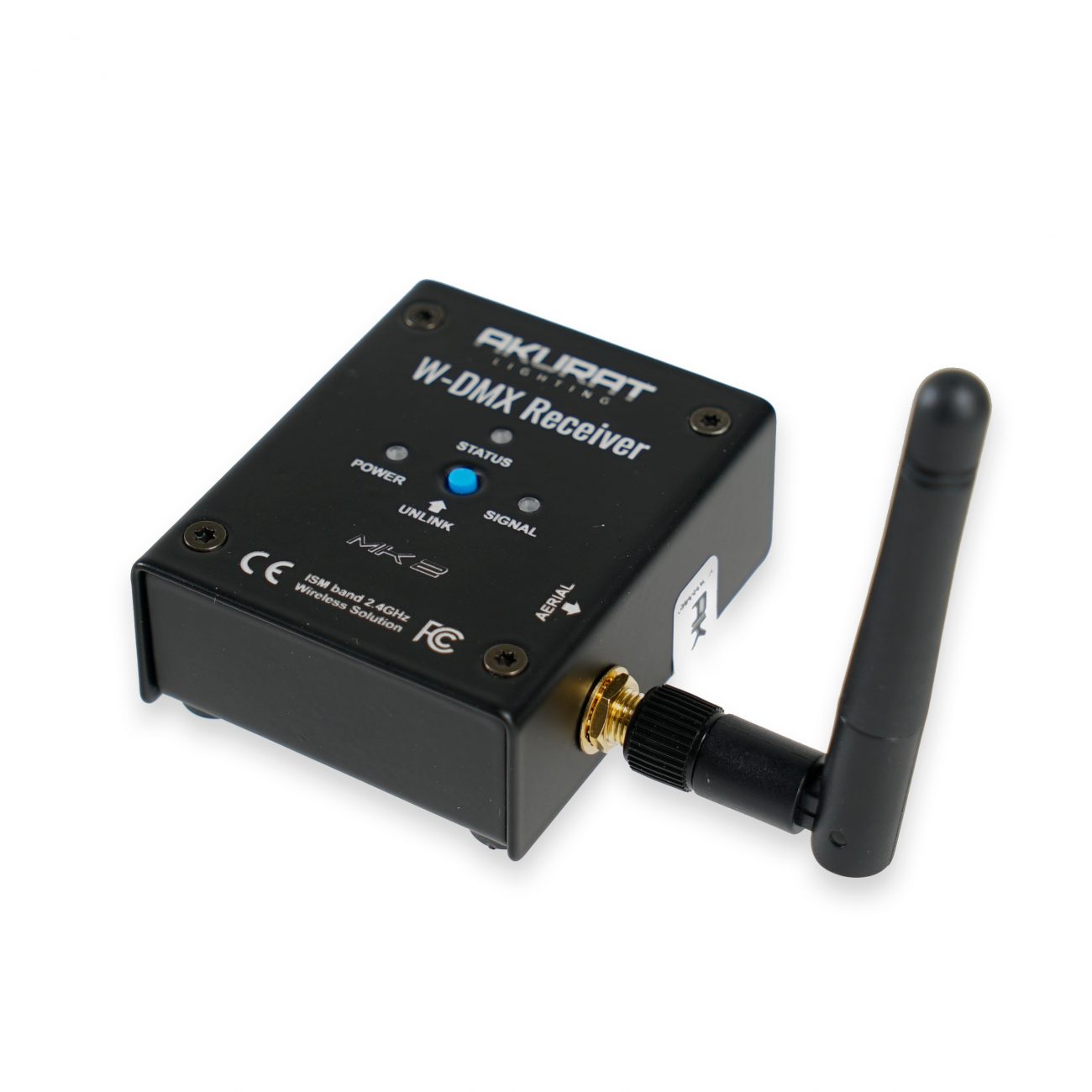

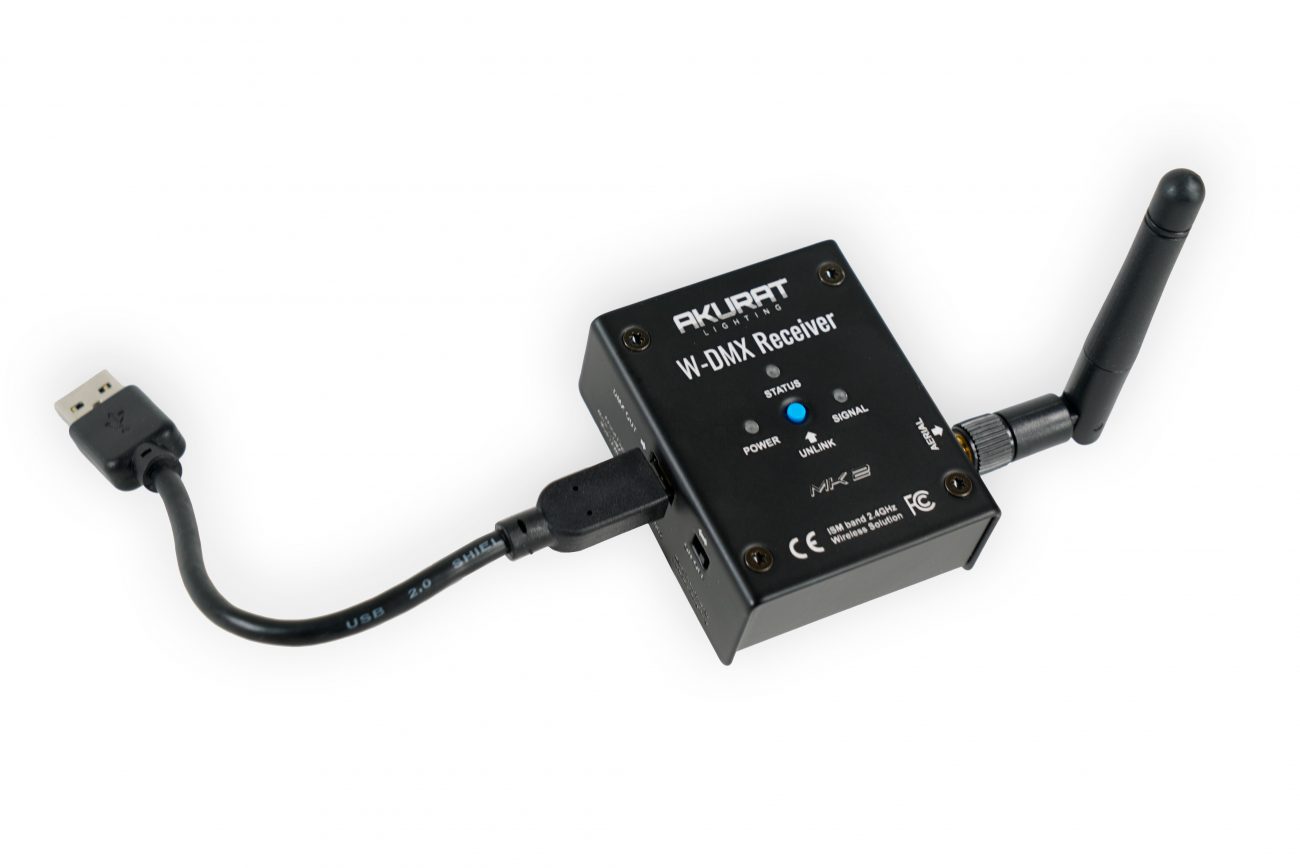

Akurat W-DMX Receiver

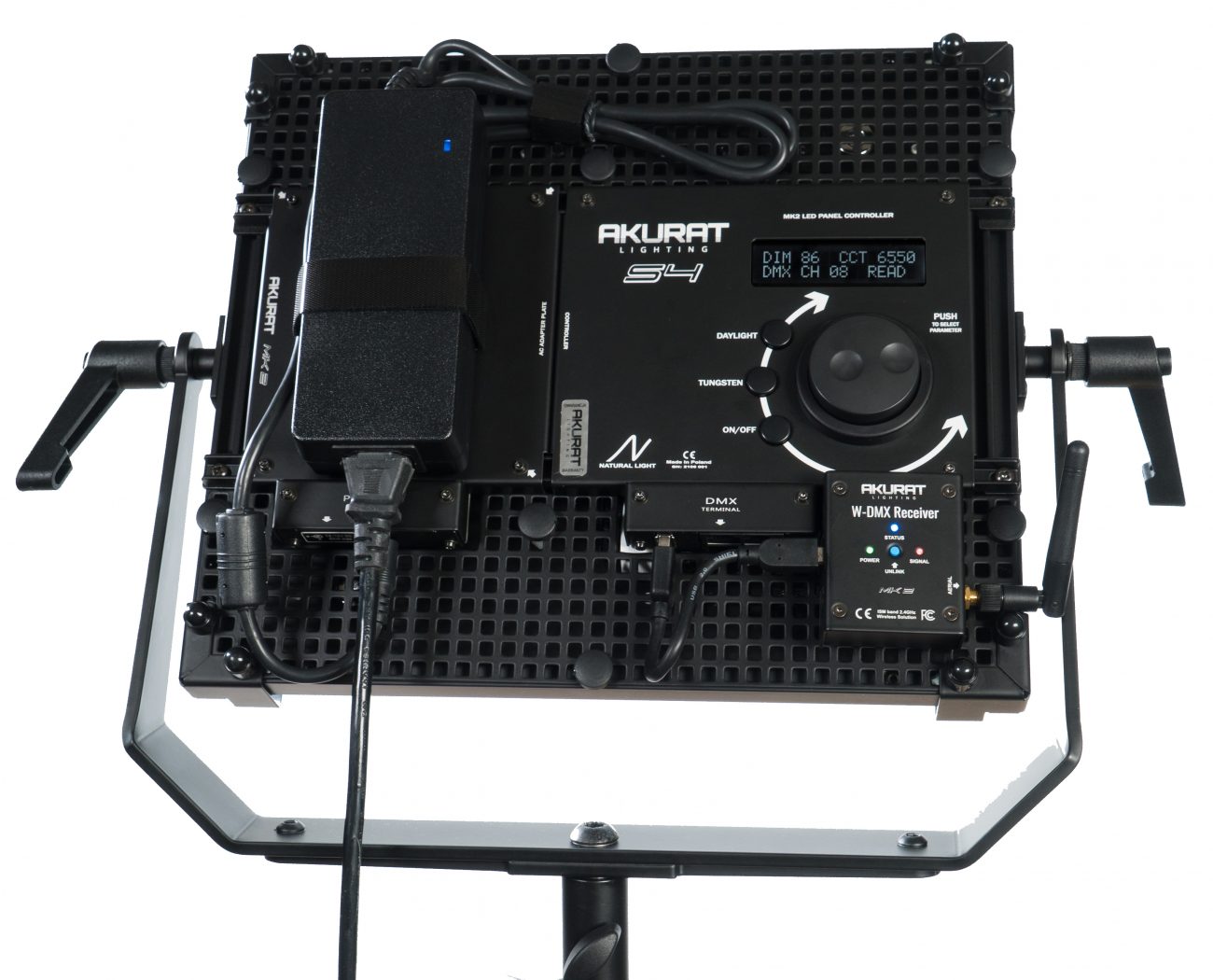

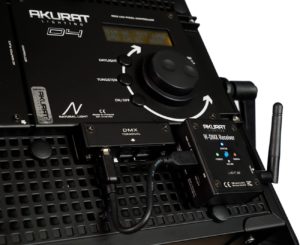

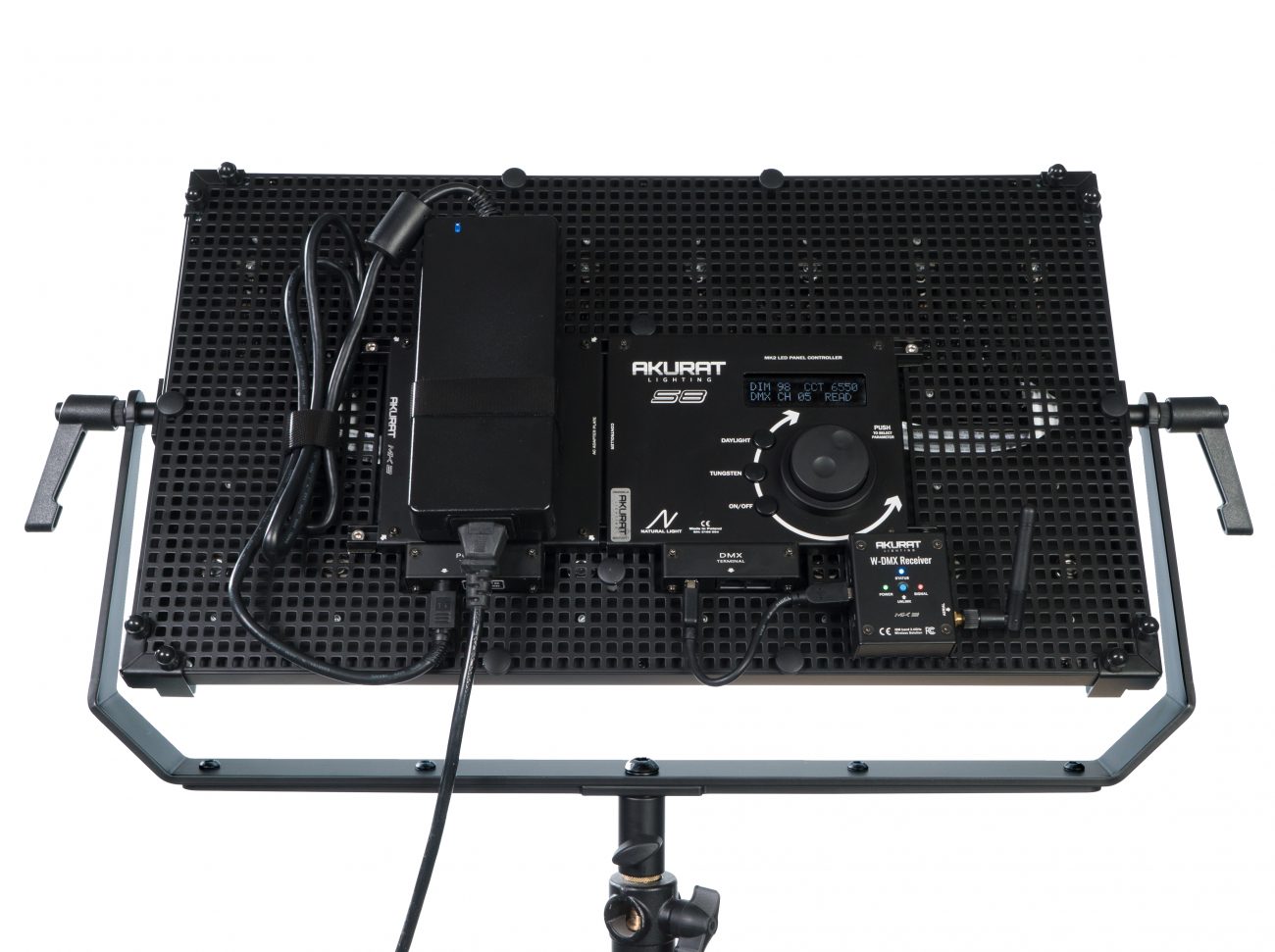

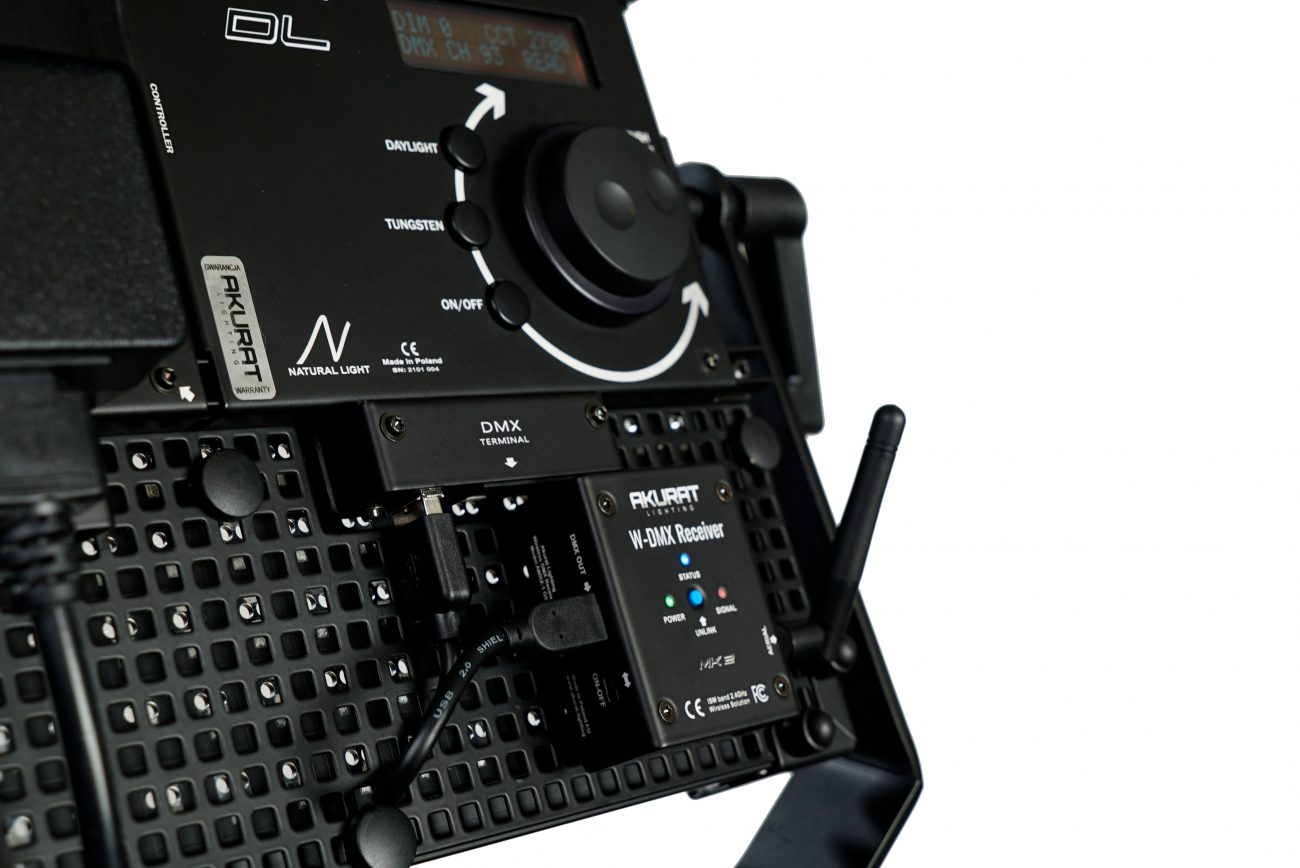

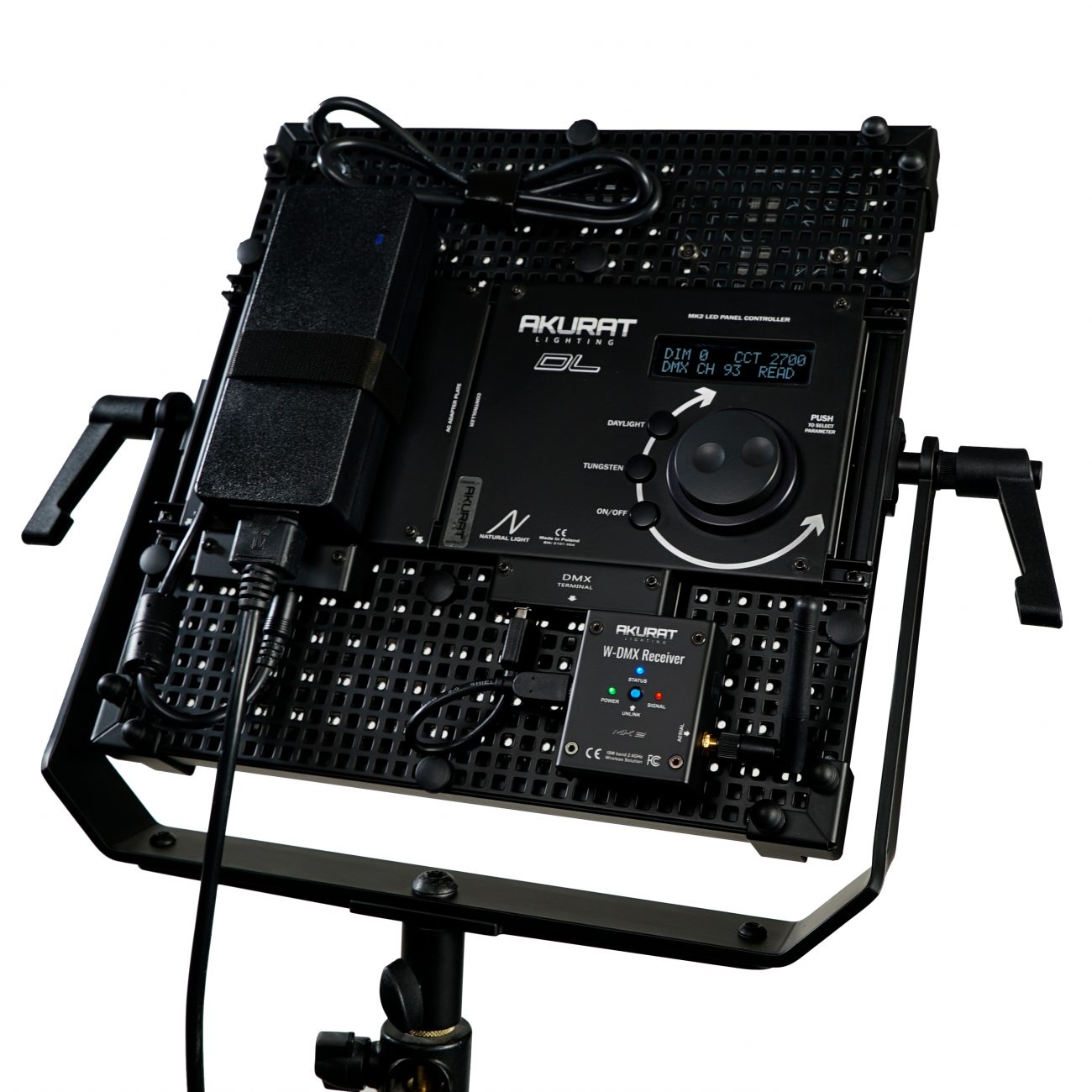

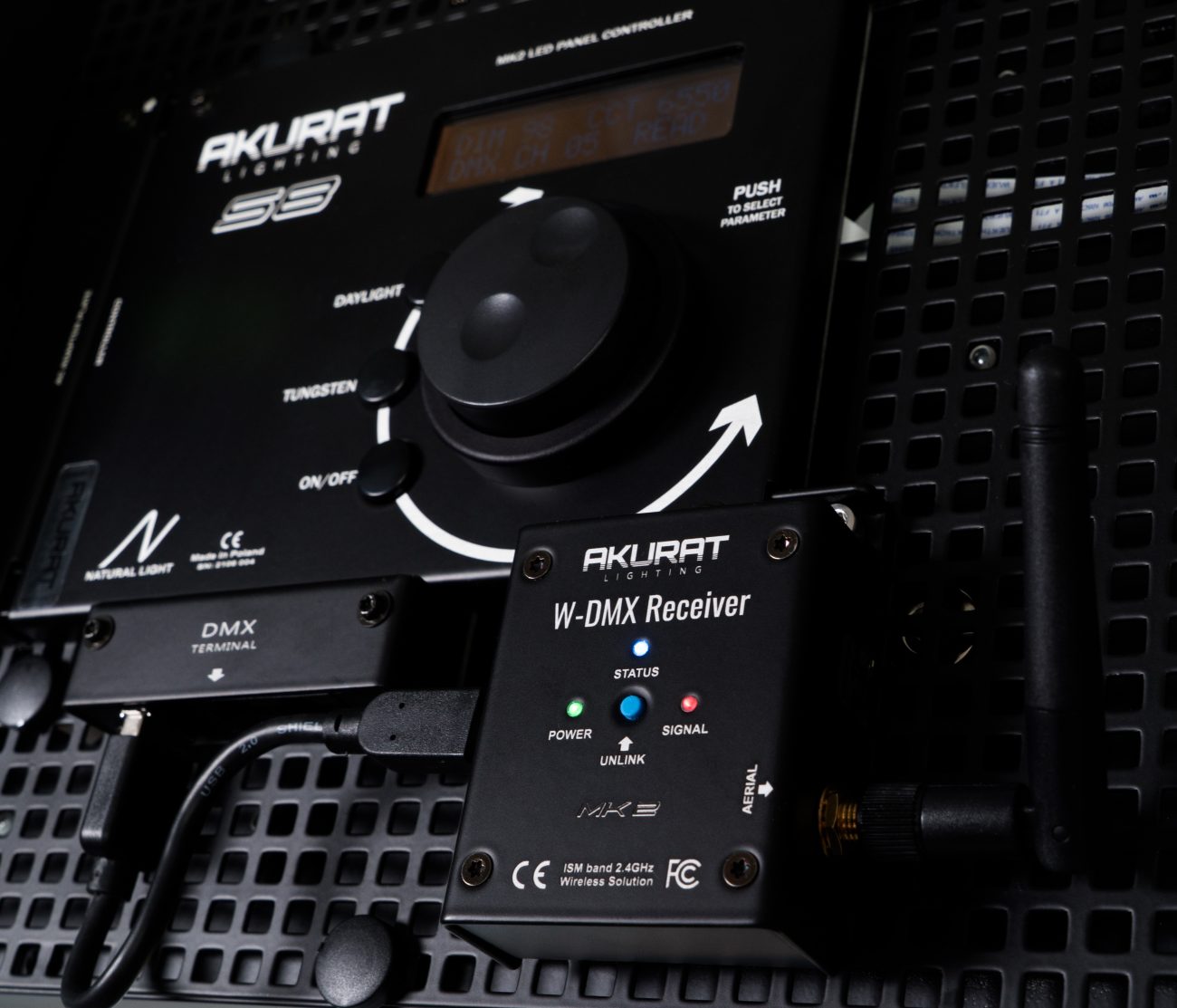

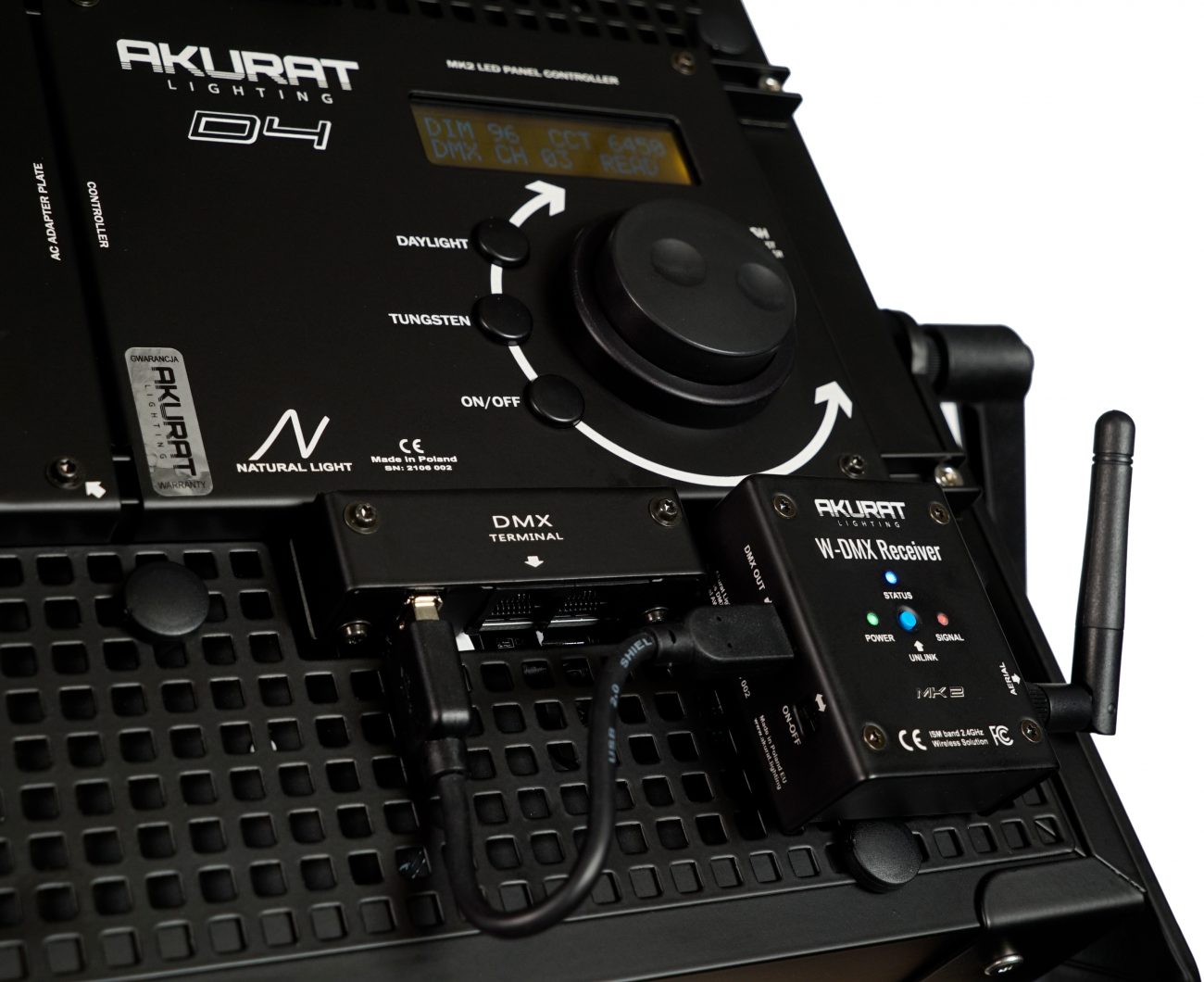

Akurat W-DMX Receiver został zaprojektowany do użycia z oprawami Akurat Lighting MK2, jako odbiornik sygnału W-DMX. Do podłączenia odbiornika służy gniazdo USB znajdujące się w strefie „DMX Terminal” każdej oprawy. Po podłączeniu i zamocowaniu odbiornika za pomocą rzepu do lampy, zestaw jest gotowy do pracy bezprzewodowej, o ile znajduje się w zasięgu nadajnika W-DMX. Odbiornik jest w stanie odbierać sygnały wyłącznie z tego nadajnika, z którym został wcześniej sparowany.
Przed wysłaniem z nadajnika polecenia linkowania należy przycisnąć w odbiorniku na ok. 2 s. przycisk UNLINK. Po tej czynności, dane poprzedniego linkowania zostają skasowane z pamięci i odbiornik jest gotowy do parowania z nowym nadajnikiem W-DMX. Urządzenie jest wyposażone w diody LED wskazujące aktualny status – zasilanie, obecność sygnału DMX, oraz niski poziom sygnału W-DMX. Odbiornik jest także wyposażony w wyłącznik zasilania, którym można dezaktywować zdalne sterowanie i wymusić lokalne sterowanie oprawą.
Akurat W-DMX Receiver został wyposażony w trwałą aluminiowa obudowę o wymiarach 60x47x25mm.
