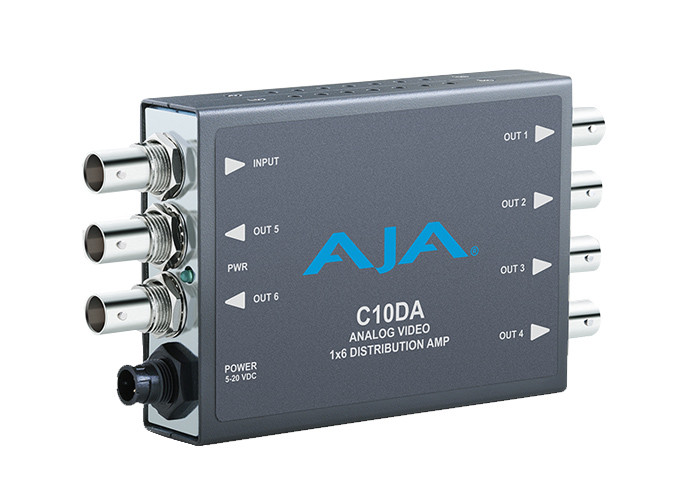

AJA C10DA

AJA C10DA

To zaawansowany analogowy wzmacniacz dystrybucyjny, który doskonale sprawdza się w systemach NTSC i PAL. Dzięki możliwości dystrybucji wielu kopii sygnału, umożliwia efektywne rozprzestrzenianie zawartości kompozytowego wideo.

Jednym z kluczowych atutów C10DA jest regulacja wzmocnienia, która pozwala na skompensowanie ewentualnych strat wynikających z długich przebiegów kablowych.

Co więcej, AJA C10DA może być również wykorzystywany do synchronizacji DA Tri-Level w obiekcie HD. W takim przypadku sygnał synchronizacji jest dostarczany zewnętrznie do wejścia wideo urządzenia.

Dla profesjonalistów poszukujących niezawodnego rozwiązania do dystrybucji sygnału wideo, AJA C10DA stanowi doskonały wybór.

Formaty:

• NTSC
• PAL
• Bi-level referencyjny
• Tri-level referencyjny
• AES3-id
• LTC

Wejścia:

• 1 analogowy, różnicowy, 1 x BNC

Wyjścia:

• 6 analogowych, 6 x BNC

Termination:

• 75 Ohm lub nieterminowane

Przepustowość wideo:

• 0 – 6 MHz +/- 0,1 dB

Gain:

• -3dB, -2dB, -1dB, 0dB, + 1dB, + 2dB lub + 3dB, +/- 0.3dB

Diff Gain:

• 0,15%, bez obciążenia

Diff Phase:

• 0,1 stopnia, niezależny od obciążenia

Tilt H/V:

• <0,1%

Zmienność odpowiedź:

• <0.1dB 1 do 6 obciążeń

Coupling:

• DC

Max Common Mode Signal:

• 10 Vp-p

Return Loss:

• 35dB do 6 MHz wszystkie wejścia i wyjścia

Izolacja wyjściowa:

• 40dB

Sterowania użytkownika:

• External Dipswitch
• Termination
• Gain

Rozmiar (szer. X głęb. X wys.):

• 147 mm x 79 mm x 25 mm

Waga:

• 0,3 kg

Moc:

• Regulacja 5VDC, 2 W, wymagane zasilanie, dołączone do zakupu

Bezpieczna temperatura pracy:

• od 0 do 40 stopni C

Temperatura bezpiecznego przechowywania (zasilanie wyłączone):

• od -40 do 60 stopni C

Wilgotność względna podczas pracy:

• 10-90% bez kondensacji

Wysokość robocza:

• <3000 metrów (<10 000 stóp)

Gwarancja producenta:

• Pięcioletnia ograniczona gwarancja producenta
