| SDI Input | |
| Impedancja wejściowa |
75Ω, niezrównoważona
|
| Strata odbicia (Return Loss) |
<15 dB @ 1.5 GHz, <10 dB @ 3 GHz
|
| Obsługiwane standardy SDI |
270Mbps SMPTE-259M-C (SD), 1.485/1.4835Gbps SMPTE-292M (HD), 2.97/2.967Gbps SMPTE-424M (3G)
|
| Obsługiwane formaty wideo |
525/59.94 (SMPTE-125M), 625/50 (ITU-R BT.656), 1280x720p, 1920x1080i/p, 2048x1080p, SMPTE 2048-2
|
| Osadzony dźwięk |
48kHz i 96kHz, synchroniczny, SMPTE 272M-ABCH, SMPTE 299-1 / 48,96, SMPTE 299-2 (tylko de-embedding)
|
| Obsługiwane mapowanie obrazu | SMPTE-425M-AB |
| SDI Output | |
| Impedancja wyjściowa |
75Ω, niezrównoważona
|
| Jitter wyrównania | <0.2UI |
| Poziom wyjścia | 800mV ±10% |
| Strata odbicia (Return Loss) |
<15 dB @ 1.5 GHz, <10 dB @ 3 GHz
|
| Obsługiwane standardy SDI |
270Mbps SMPTE 259M-C (SD), 1.485/1.4835Gbps SMPTE 292M (HD), 2.97/2.967Gbps SMPTE 424M (3G)
|
| Obsługiwane formaty wideo (Loop-Through) | Wyjście śledzi wejście |
| Obsługiwane formaty wideo (Generator) |
525/59.94 (SMPTE 125M), 625/50 (ITU-R BT.656), 1280x720p, 1920x1080i/p, 2048x1080p, SMPTE 2048-2
|
| Osadzony dźwięk |
48kHz, synchroniczny, SMPTE 272M-ABCH, SMPTE 299-1 / 48,96
|
| Opóźnienia | |
| Wideo (SDI Loop-through) | <1 Linia |
|
Audio (przykładowe opóźnienia)
|
|
| Embedding (AVIOAES do DIO10 do Phabrix SxE) | <7ms |
| De-embedding (Phabrix SxE do DIO10 do AVIOAES) | <3.5ms |
| Sieć i AoIP | |
| Standard AoIP | Dante |
| Kanały |
16 odbierających, 16 nadających
|
| Przepływy |
16 odbierających, 16 nadających
|
| Częstotliwości próbkowania |
44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
|
| Kodowanie |
PCM 16, PCM 24, PCM 32
|
| Obsługa AES67 | Tak |

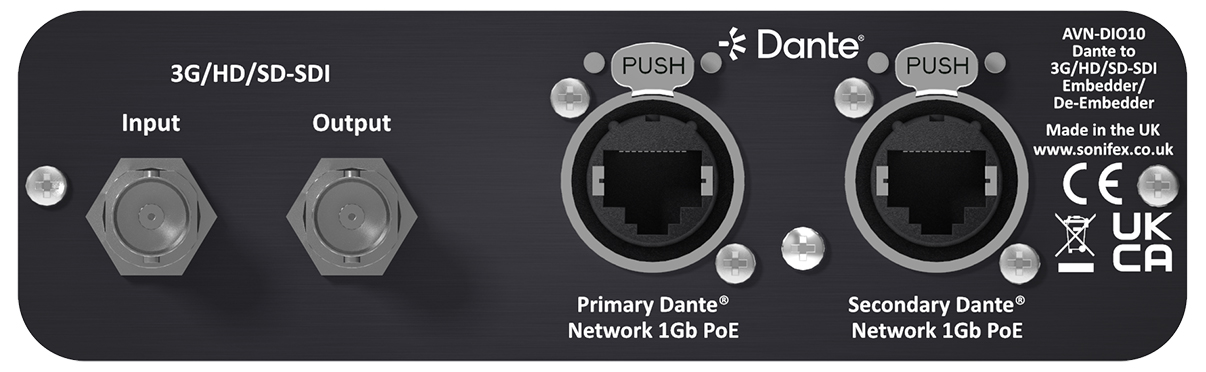

| Łączność |
2 x etherCON (RJ45 kompatybilne)
|
| Prędkość | 1Gbps lub 100Mbps |
| Tryby sieciowe |
Switched lub redundantny
|
| Gotowość do Dante Domain Manager | Tak |
| Źródło zegara |
Wewnętrzne (PTP Leader), sieciowe PTP Leader, wejście SDI z wyłączonym generatorem (synchronizacja zewnętrzna)
|
| Zasilanie PoE | |
| Standard | 802.3af |
| Redundancja | Tak |
| Klasa | 0 |
| Zakres mocy PD | 0.44 W do 12.94 W |
| Typowe zużycie mocy PSE | 6 W |
| Maksymalne zużycie mocy PSE | 15.4 W |
| Typ urządzenia |

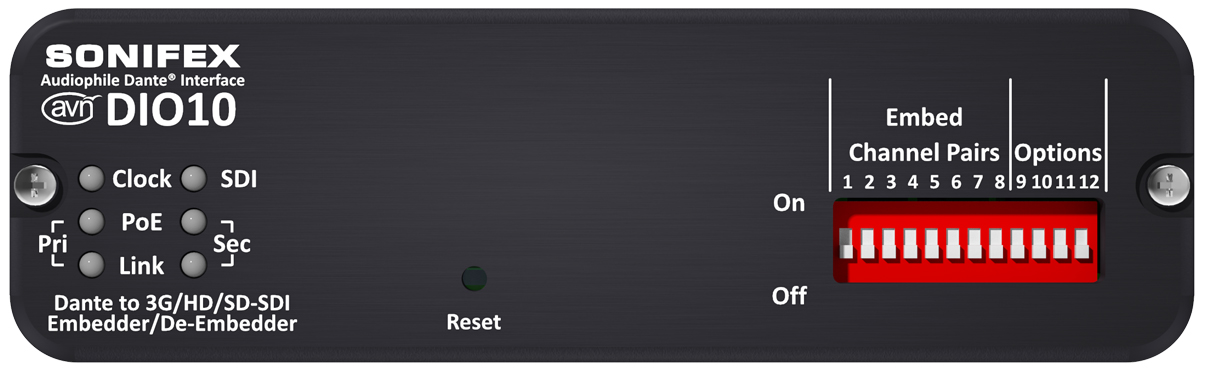

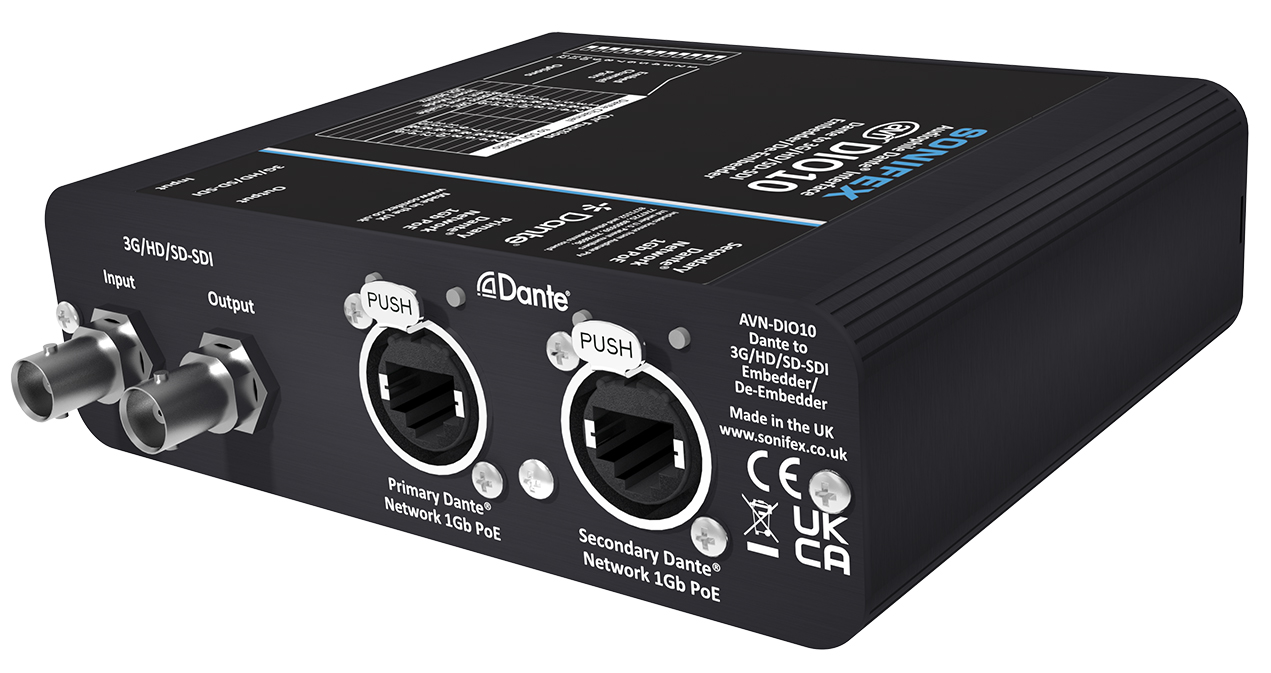

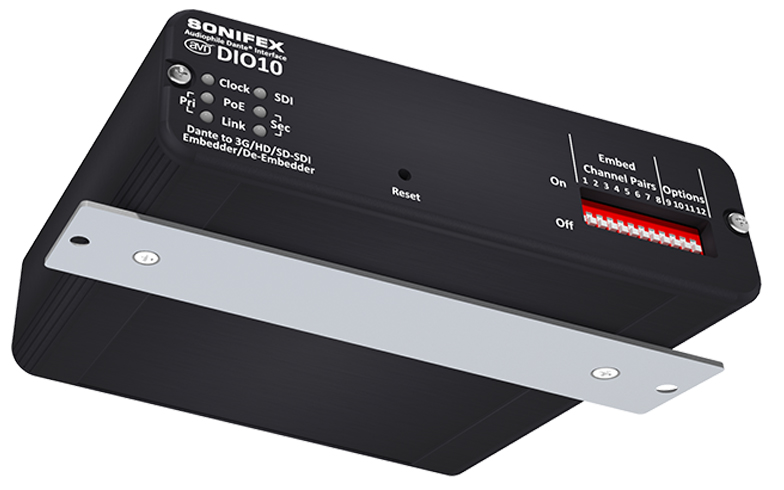

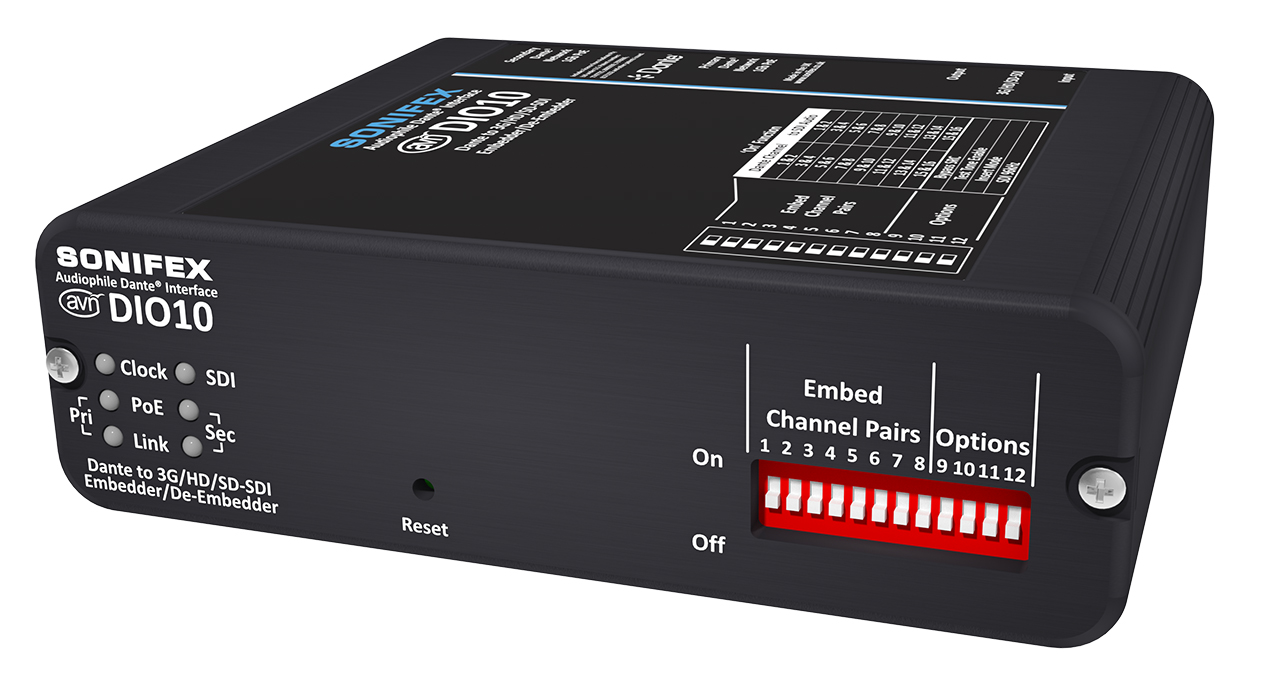

AVN-DIO10: Dante do 3G/HD/SD-SDI Embedder/De-Embedder
|
