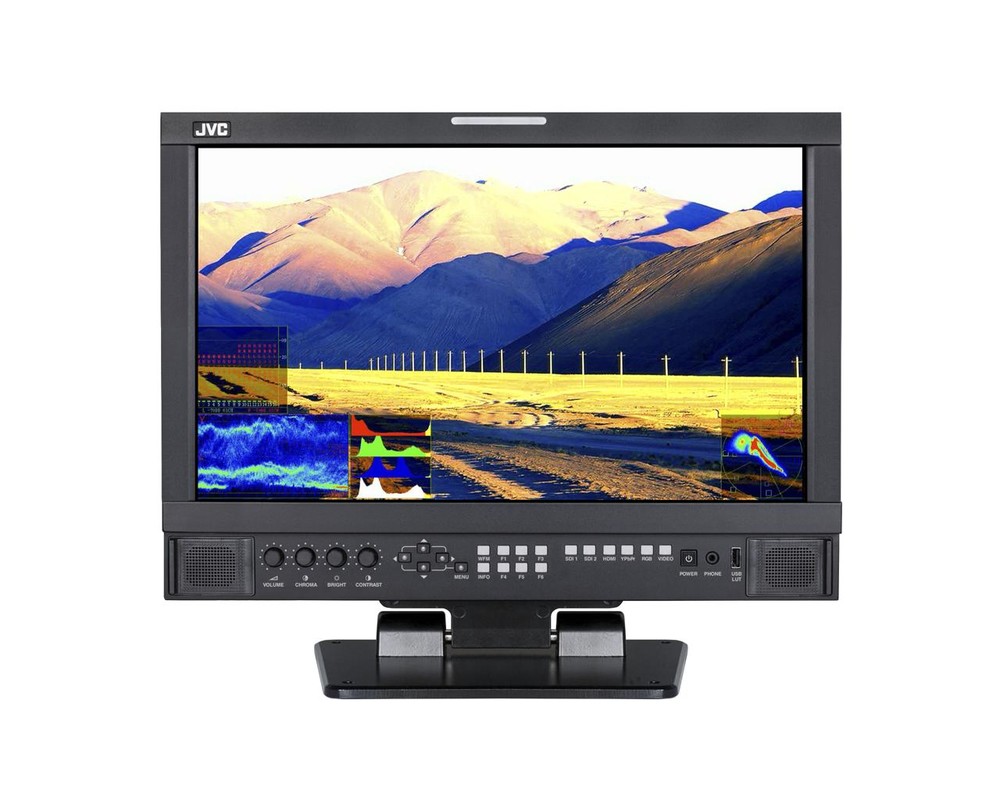

Monitor JVC 17″ Full HD LCD 2K 3G HD-SDI/SDI DT-G17E

DT-G17E

To 17-calowy monitor studyjny LCD Full HD 2K, obsługujący 3G HD-SDI/SDI. Monitory z serii DT-G oferują również wsparcie dla HDMI do 4K60p, próbkowanie w dół do wyświetlacza FHD oraz obsługę 3G-SDI (SMPTE 425M), w tym poziomy A i B.

Dodatkowo, 2K-SDI (2048x1080p) może być przesłane z próbkowaniem do wyświetlacza FHD.

Niezwykle przydatną funkcją monitora jest obsługa pełnego przedniego czujnika kolorymetrycznego USB z wbudowanym wsparciem dla automatycznej kalibracji.

Dzięki temu można osiągnąć precyzyjne odwzorowanie kolorów na monitorze.

Cechy główne:

• Wysokiej jakości panele IPS 8-bitowe z przetwarzaniem sygnałów 12-bitowych
• 2x 3G/SDI wejście/wyjście, 1x HDMI 2.0 wejście/wyjście
• Skalowanie źródeł 4K na wejściu HDMI
• 1 x wejście komponentowe, 1 x wejście VGA Sub-D
• 1 x wejście/wyjście kompozytowe
• Funkcje pomocnicze obejmują opóźnienie H/V, tryb ramek, markery, powiększanie UMD/4K dowolnego obszaru
• Monitorowanie fali (z selektorem linii, wektorem, histogramem)
• Pomiar poziomu dźwięku na 16 kanałach z 2-kanałowymi wyjściami odszyfrowanymi
• Zarządzanie kolorem: 3D-LUT i obsługa logarytmów
• Zintegrowane oprogramowanie do kalibracji, z obsługą USB dla czujników
• Sterowanie zewnętrzne: interfejs szeregowy dla TSL UMD, kontrola monitora przez IP
• Zasilanie z baterii V-mount lub zasilacza AC/DC

Zestaw zawiera:

• Przewód zasilający
• Płyta baterii z zamocowanym mocowaniem V
• Metalowy stojak
• Uszy do montażu w stojaku

Specyfikacje panelu:

• Rozmiar panelu (przekątna w calach): 17,3
• Rozdzielczość panelu: 1920 x 1080 pikseli
• Proporcje ekranu panelu: 16 do 9
• Powierzchnia panelu: matowa (non glare)
• Typ panelu: LCD
• Modulacja panelu: IPS
• Podświetlenie: LED
• Jasność w cd/m²: 300
• Głębia bitowa panelu: 8
• Głębia bitowa przetwarzania obrazu: 10
• Kąt widzenia H/V: H 160° / V 160°
• Kontrast: 700:1

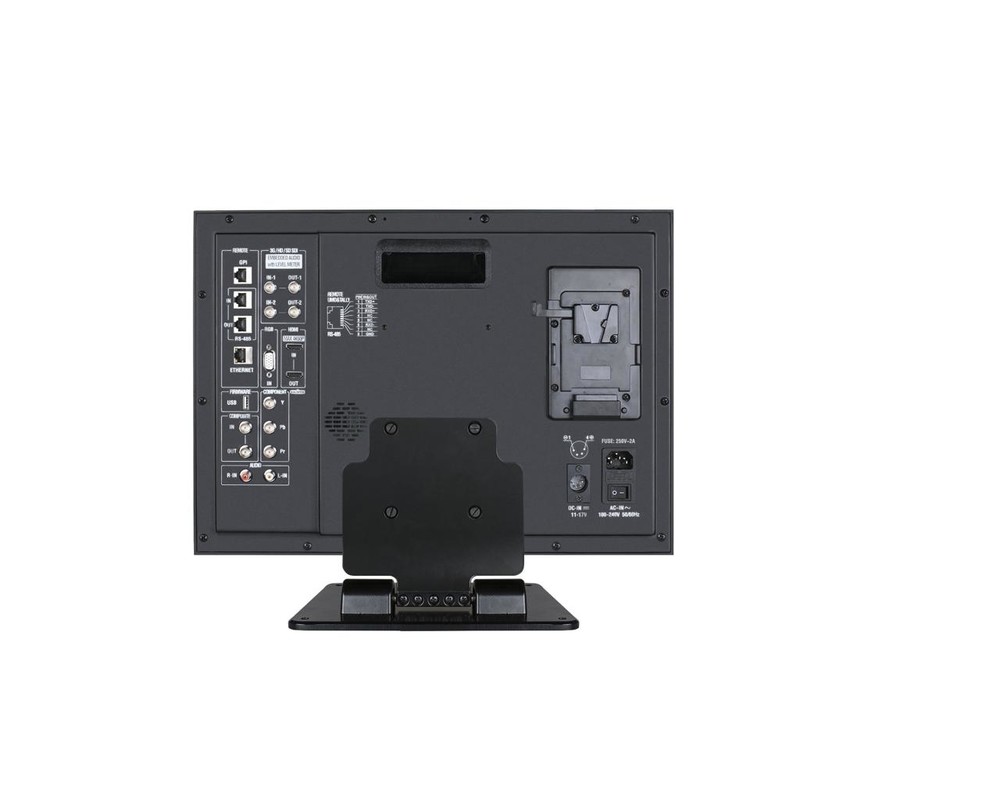

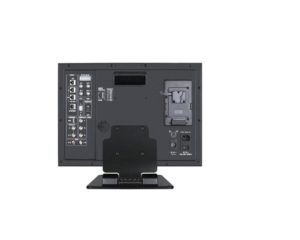

Połączenia wideo IN/OUT:

• Liczba wejść HDSDI: 2
• Wejście HDMI: Tak, HDMI 2.0
• Liczba wejść HDMI: 1
• Wejście RGB/VGA: Tak, Sub-D 15 PIN
• Wejście YUV: Tak, 3 x BNC
• Wejście Composite: Tak, BNC
• Liczba wejść Composite: 1
• Wyjście pętli HDSDI: Tak, 3G 2 x 2 (dla każdej jednostki 2 wyjścia)
• Wyjście pętli HDMI: Tak, HDMI 2.0
• Wyjście pętli Composite: Tak

Połączenia audio IN/OUT:

• Wejście liniowe audio: Tak, 2 razy RCA
• Wyjście na słuchawki: Tak, gniazdo 3,5 mm mini jack
• Zintegrowane głośniki: Tak, 2

Połączenia wejścia/wyjścia kontrolne:

• Wejście GPI: Tak, RJ45
• Wejście RS485/422: Tak, RJ45
• Wyjście pętli RS485/422: Tak
• Port Ethernet IP: Tak, RJ45
• Port USB: Tak, 2 (1x do aktualizacji oprogramowania / 1x z przodu dla sondy kolorów)

Formaty sygnału HDSDI/SD:

• 2K: Tak, SMPTE 2048-2 2048×1080p (23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60), 2048×1080i (50 / 59.94 / 60)
• SMPTE-274M: Tak, 1080i (60 / 59.94 / 50); 1080p (30 / 29.97 / 25 / 24 / 23.98)
• SMPTE-RP211: Tak, 1080psf (30 / 29.97 / 25 / 24 / 23.98)
• SMPTE-296M: Tak, 720p (60 / 59.94 / 50)
• ITU-R BT656: Tak, 576i (50)
• SMPTE-125M: Tak, 480i (59.94)

Formaty HDMI:

• PAL/NTSC: 480i/576i/480p/576p
• 1080 interlaced: 1080i (60 / 59.94 / 50)
• 720p: 720p (60 / 59.94 / 50)
• 1080P plus: 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)

Format Composite:

• Tak, PAL/NTSC

Inne formaty:

• HDMI 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
• 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)

Dedykowane funkcje:

• SDI Timecode: Tak, LTC, VITC1 i VITC2
• R/G/B/Mono: Tak
• False color: Tak
• Asystent ostrości (peaking focus assist): Tak
• Opóźnienie H/V: Tak
• Tryb pola/klatki: Tak, Pole 1 / Pole 2
• Tryby skanowania: 4:3/16:9
• Zamrożenie klatki: Tak
• Markery obszaru bezpieczeństwa: Tak, 80%, 85%, 90%, 93%, 95%
• Markery skali: Tak, 4:3, 13:9, 14:9, 15:9, 1.85:1, 2.35:1
• Sygnalizacja stanu (Tally) przez GPI: Tak, włącznie z IMD/UMD i górnym LED
• Sygnalizacja stanu (Tally) przez protokół TSL: Tak
• Wielokolorowa sygnalizacja stanu (Tally): Tak, 3 kolory
• Tryb niskiej latencji: Tak, jest to specjalne przetwarzanie, opóźnienie tylko kilka linii, tzw. zerowa latencja, proszę nie wprowadzać żadnych zmian obrazu w tym trybie.
• Wygaszacz ekranu: Tak
• Funkcja oszczędzania energii środowiska: Tak
• Ustawienia użytkownika: Tak, 3 pamięci
• 3D-LUT: Tak
• 3D-LUT LOG Support dla: J-log1, Log-C, S-log2, S-log3, C-log, RedLogFilm, do wyboru LUT-y konwertujące do Rec.709 oraz obsługa importu 1x pliku LUT w formacie 17×17 kostek
• Obsługa TSL UMD/IMD przez: Tak, Serial RJ45 RS485
• Specjalne wskaźniki TSL: Wybieralne rozmiary i kolory tła
• Klawisze funkcyjne: 6
• Bezpośrednie przyciski do wyboru kanału: Tak
• Automatyczne wyszukiwanie źródła: Tak
• Automatyczny dostosowanie proporcji obrazu (Auto Aspect): Tak, dla źródeł analogowych i cyfrowych
• Tryby odwracania obrazu (Picture Flip): Tak
• Blokada klawiszy: Tak
• Przyciemnienie diod LED (przyciski): Tak
• Bezpośrednia regulacja jasności/kontrastu/koloru: Tak

Narzędzia pomiarowe i wskaźniki:

• Wykres kształtu fali (waveform): Tak
• Powiększenie wykresu kształtu fali: Tak
• Wybór linii wykresu kształtu fali: Tak
• Podwykresy wykresu kształtu fali: R/G/B, Y/PB/PR oraz Y/CB/CR. Jasność szczytowa z funkcją sygnalizacji przekroczenia poziomu.
• Wektorowy zakres (vector-scope): Tak
• Powiększenie wektorowego zakresu: Tak
• Podwykresy wektorowego zakresu: sygnały wejściowe wideo, komponentowe, SDI (SD/HD).
• Histogram: Tak
• Podwykresy histogramu: RGB/Y, alert na nadmierną ekspozycję w zakresie 100%-107%.
• Miernik poziomu dźwięku: Tak
• Liczba kanałów miernika poziomu dźwięku: 16
• Podwykresy miernika poziomu dźwięku: Wyświetlanie informacji o awariach dźwięku. Wyświetlanie tylko 2-kanałowe, 8-kanałowe lub pełne 16-kanałowe. Pozycja wykresu / Regulacja przezroczystości.

Kalibracja i ustawienia kolorów:

• Ustawiona temperatura barwowa 6500K: Tak
• Ustawiona temperatura barwowa 5600K: Tak
• Ustawiona temperatura barwowa 3200K: Tak
• Inne ustawienia presetowanej temperatury barwowej: proszę zauważyć, że każde z powyższych ustawień presetowych może być zmienione dla aplikacji użytkownika
• Ustawiona temperatura barwowa UŻYTKOWNIK: Tak
• Ręczna kalibracja temperatury barwowej (zmiana wzmocnienia i/lub obcięcia): Tak
• Wewnętrzna automatyczna kalibracja: Tak
• Wymagany zewnętrzny czujnik kolorometru: Tak, Xrite i1Display PRO / Specbos (Jeti)
• Poziomy gamma: 1.8, 2.2, 2.4, 2.6
• Regulacja podświetlenia: Tak

Informacje dotyczące synchronizacji obrazu i dźwięku:

• Czas przetwarzania synchronizacji obrazu i dźwięku (lip-sync): mniej niż 1 klatka
