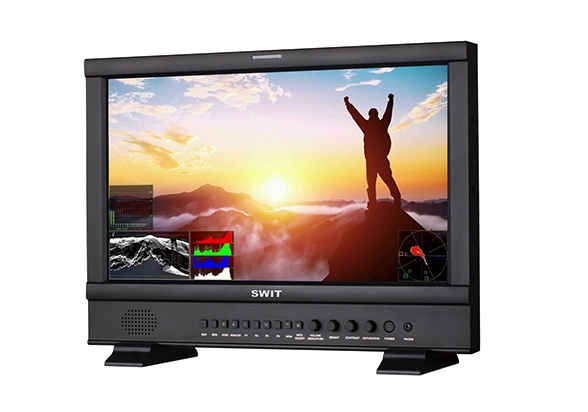

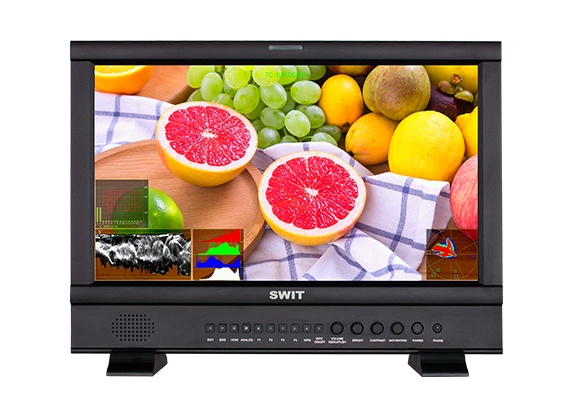

SWIT S-1173F studyjny monitor LCD Full HD

S-1173F to 17,3-calowy monitor studyjny LCD Full HD z panelem LCD AH-IPS i podświetleniem LED. Oferuje szeroki kąt widzenia, wzorce asystenta analizy wideo, wbudowany wyświetlacz mierników audio, wyświetlacz UMD i Text-Tally protokołu TSL 3.1/4.0 oraz wiele innych funkcji, w tym dokładną kalibrację kolorów i możliwość importowania własnych 3DLUT. Posiada standardowy port USB i 4-pinowe gniazdo XLR z wejściem zasilania DC 11-17V, a także trzy kolory światła Tally i możliwość sterowania lampkami TALLY.

Streszczenie:

• 17,3-calowy panel LCD o rozdzielczości 1920×1080
• Monitorowanie poprzez 2K/3G/HD/SD-SDI(x2) oraz HDMI
• Możliwość monitorowania Y/Pb/Pr, VGA i CVBS
• Kalibracja kolorów za pomocą 3DLUT 17x17x17
• Wbudowane wielokrotne De-log 3DLuts
• Przesyłanie LUT użytkownika przez USB
• 16-kanałowe wbudowane mierniki audio z alertem
• Możliwość wybrania 2 kanałów audio do wyjścia
• Wyświetlanie przebiegu Y/Cb/Cr/R/G/B oraz pojedynczej linii
• Możliwość wyświetlenia zakresu wektorowego, histogramu R/G/B/Y
• Asystent ustawiania maksymalnej ostrości (przełącznik czerwony/niebieski)
• Wbudowane AFD, kod czasowy, opóźnienie H/V
• Możliwość wykorzystania TSL UMD i wyświetlacza tekstowego TALLY
• Znacznik bezpieczeństwa 4:3/13:9/14:9/15:9/1,85:1/2,35:1
• Możliwość wykorzystania fałszywego koloru, R/G/B/Mono, pasków zebry, wewnętrznego paska kolorów
• Możliwość zamontowania płytki akumulatorowej V-mount / Gold mount (opcjonalnie)
• Możliwość instalacji w szafie 19-calowej, wysokość 7U
• Możliwość aktualizacji oprogramowania poprzez USB

Monitor studyjny LCD:

S-1173F to 17,3-calowy monitor studyjny LCD Full HD z panelem LCD AH-IPS i podświetleniem LED. Posiada kontrast 700:1 dla dokładnego odwzorowania kolorów oraz kąt widzenia wynoszący Poziomo: 160° / Pionowo: 160°.

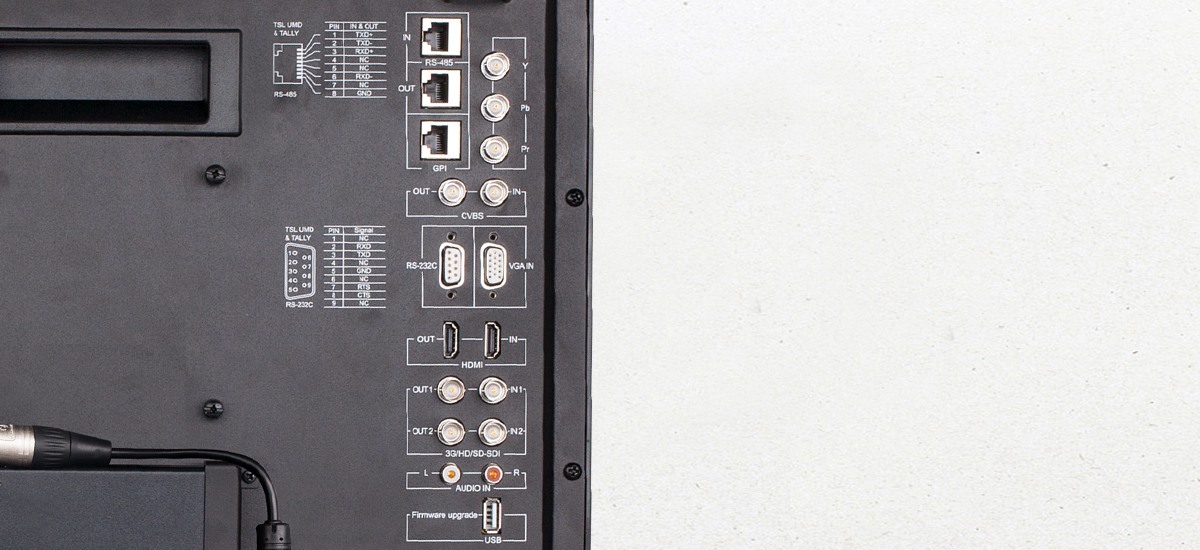

Wieloformatowe wejście/wyjście
S-1173F obsługuje:

Wejście 2K/3G/HD/SD-SDI×2
Pętla 2K/3G/HD/SD-SDI ×2
Wejście HDMI ×1
Pętla HDMI×1
Wejście YUV × 1
Wejście VGA ×1
Wejście CVBS × 1
Pętla CVBS × 1
Wejście RS485 UMD×1
Wyjście RS485 UMD × 1
Wejście RS232C UMD × 1
Wejście RS485 GPI × 1
Analogowe wejście audio L/R×1

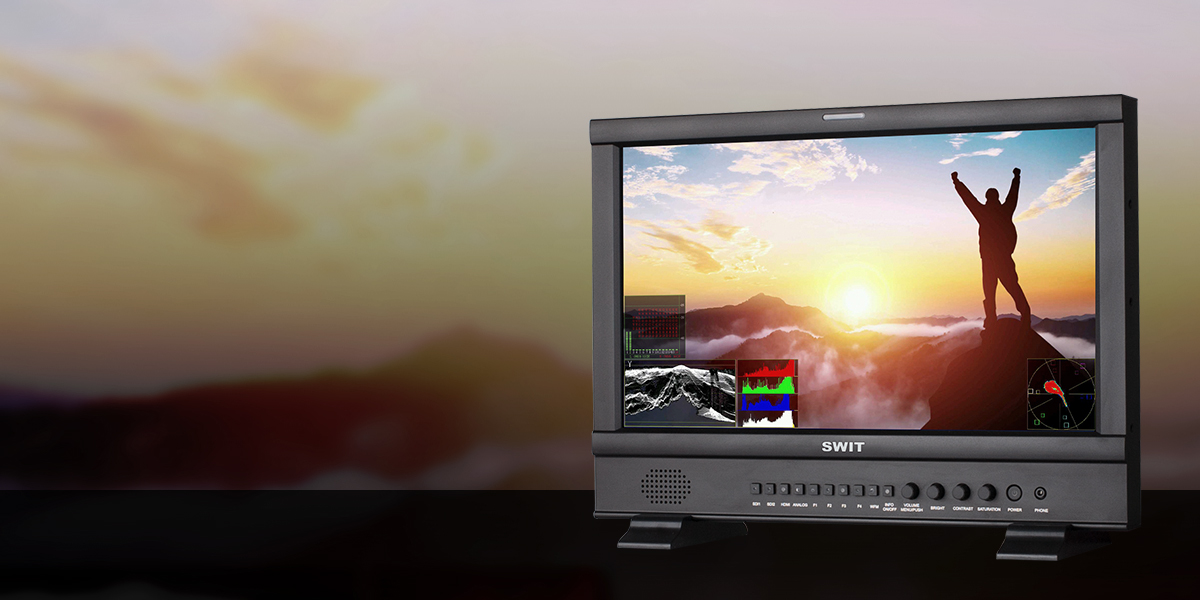

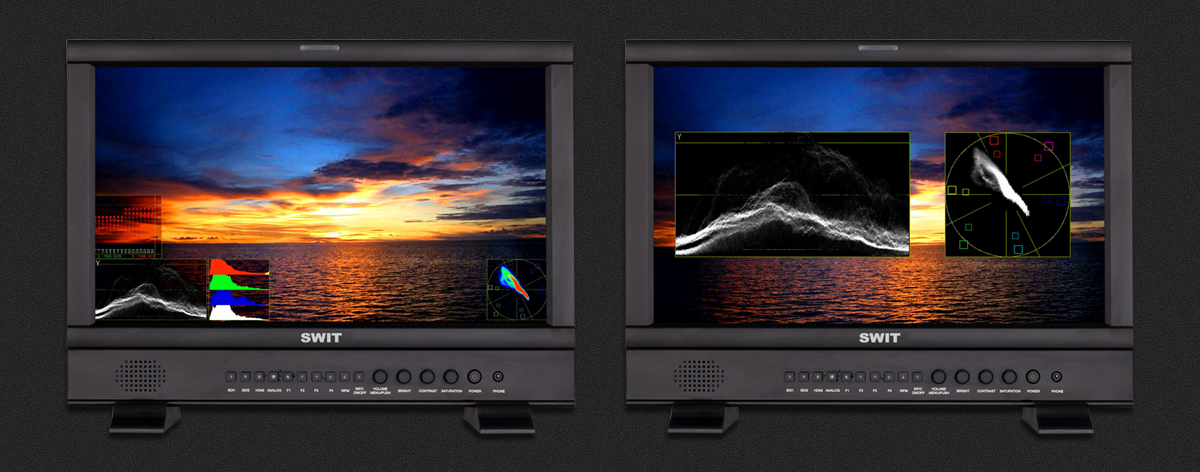

Obsługuje wzorce asystenta:

Monitor obsługuje wzorce asystenta analizy wideo, w tym kształt fali (Y/Pb/Pr/R/G/B), zakres wektorowy oraz histogram (R/G/B/Y). Użytkownicy mogą włączać i wyłączać indywidualnie wzory, wybrać pozycję wyświetlania (góra/dół/lewo/prawo), rozmiar, kolor i przezroczystość.

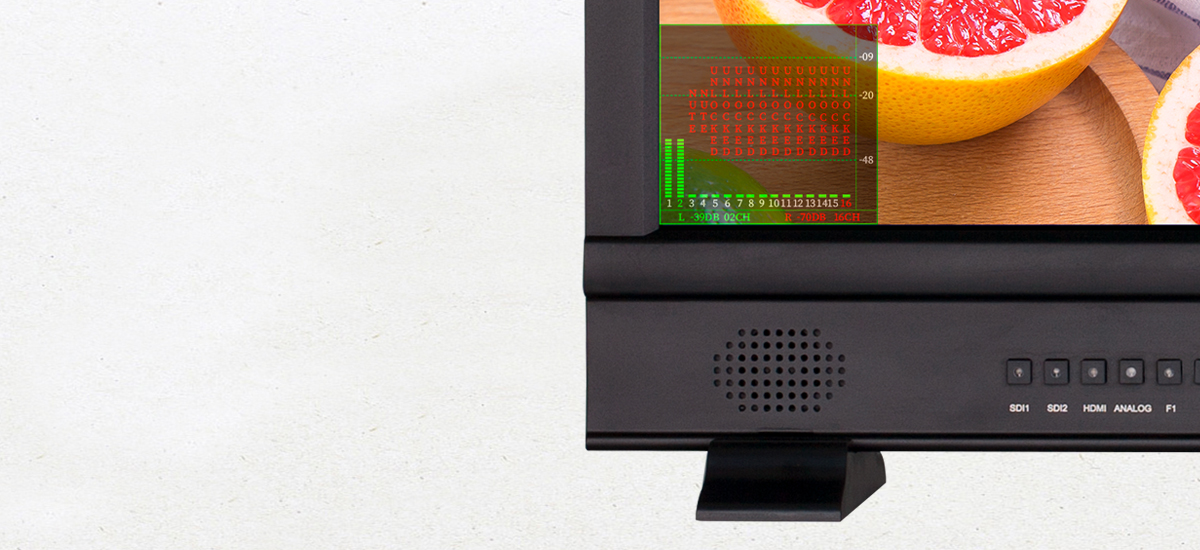

Wbudowany wyświetlacz:

S-1173F posiada również wbudowany wyświetlacz mierników audio SDI-16ch i HDMI-8ch, ze znacznikami i informacjami o alarmach o nieprawidłowym dźwięku. Użytkownicy mogą wybrać dowolny 2-kanałowy dźwięk do wyjścia przez gniazdo 3,5 mm lub głośniki, a pozycję wzorca miernika audio można wybrać spośród Góra/Dół/Lewo/Prawo.

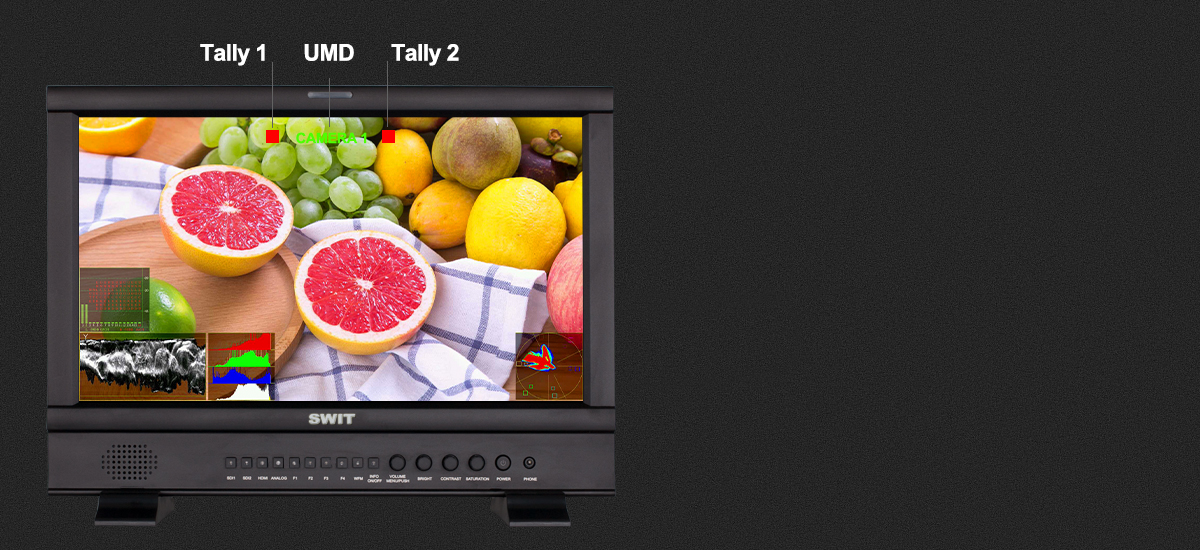

Wyświetlacz UMD:

Monitor obsługuje wyświetlacz UMD i Text-Tally protokołu TSL 3.1/4.0, z wyborem adresu TSL 1-126 i wyświetlanymi maksymalnie 8 literami. Wejścia UMD są dostępne przez port RS485 lub RS232C, a wyjścia przez port RS485.

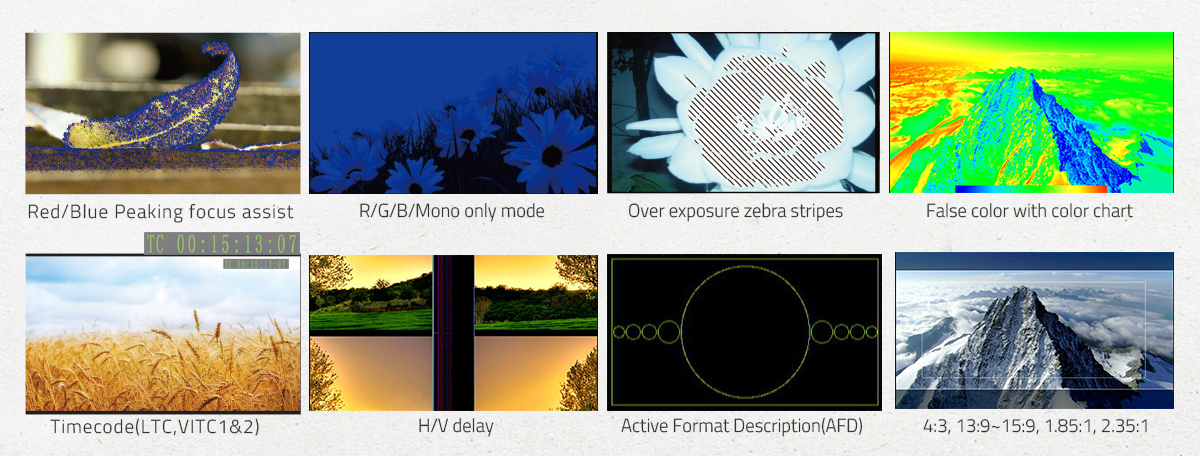

Funkcja Peaking:

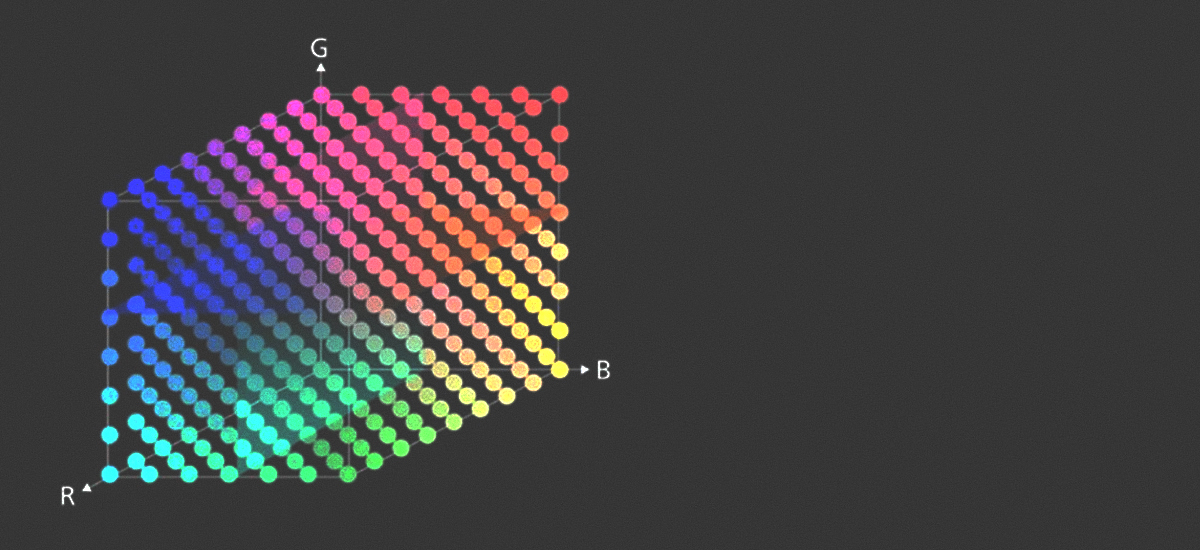

S-1173F oferuje funkcje Peaking, Zebra, fałszywy kolor, kod czasowy, opóźnienie H/V, AFD i znaczniki skali. Monitor obsługuje także dokładną kalibrację kolorów 17x17x17 3DLUT, dzienniki kamery do tablic LUT konwersji Rec 709 oraz możliwość importowania własnych 3DLUT za pomocą pamięci USB.

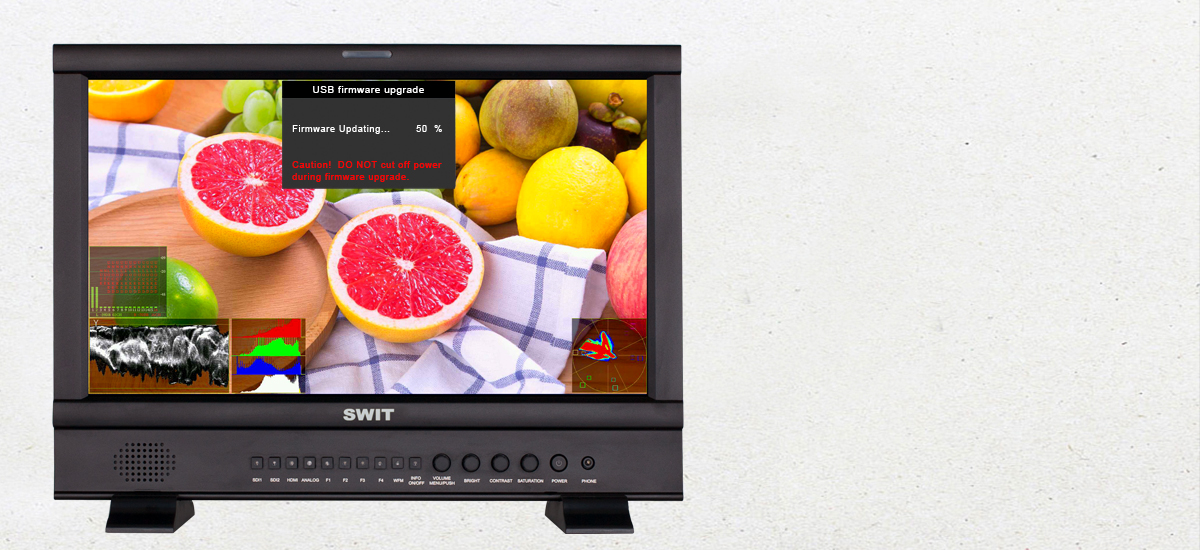

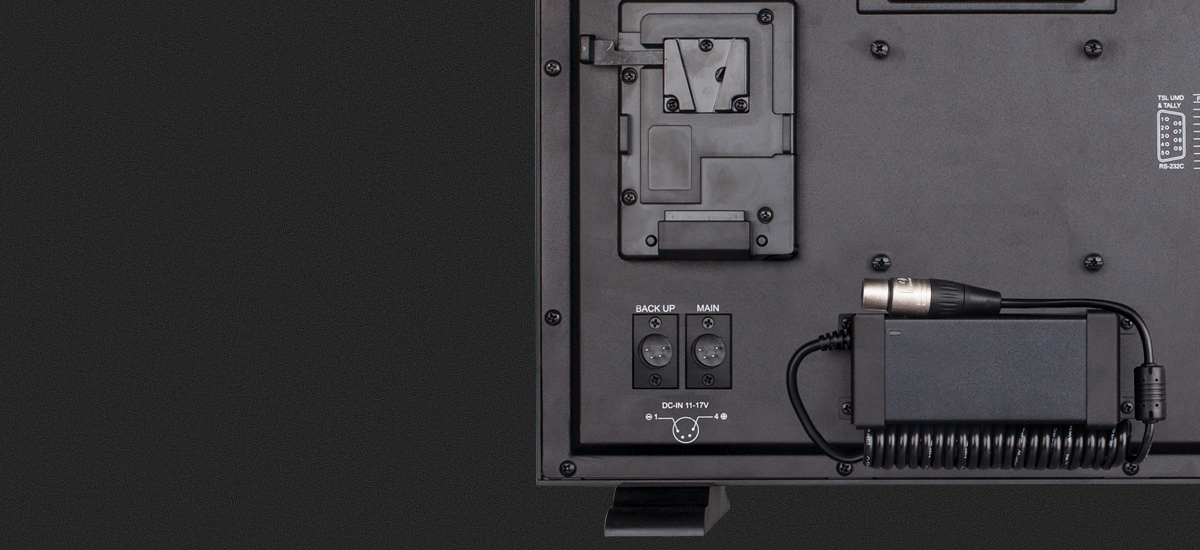

Standardowy port USB:

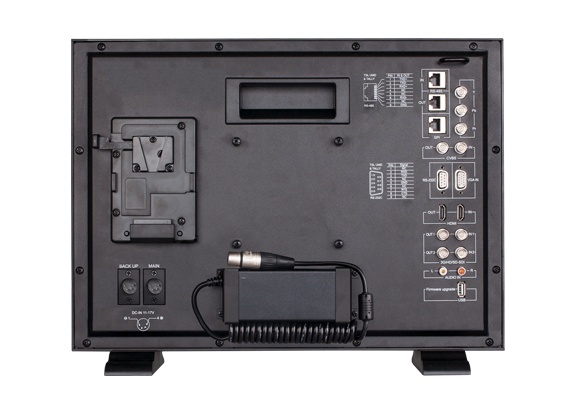

S-1173F posiada standardowy port USB do aktualizacji oprogramowania sprzętowego oraz 4-pinowe gniazdo XLR z wejściem zasilania DC 11-17V oraz płytkę montażową V-mount lub Gold do użytku na zewnątrz. Istnieją również trzy kolory światła Tally: czerwony, zielony i żółty, a użytkownicy mogą zdefiniować piny portu RS485 do sterowania lampkami TALLY.

W zestawie:

• Uchwyt do racka 19 cali
• Stopy do biurka
• Zasilacz AC-DC
• Płytka S-7004S (mocowanie V) / S-7004A (mocowanie złote)
