Audio-Over-IP Specification
|
|
| Otwarte standardy | RAVENNA, AES67 |
| Odkrywanie urządzeń |
Bonjour (mDNS / DNS-SD) lub SAP
|
| Dostarczanie dźwięku |
RTP/UDP przez IPv4 multicast
|
| QoS | DiffServ |
| Zarządzanie strumieniami | RTSP/SDP |
| Sterowanie |
Serwer WWW / Ember+
|
| Format |
Linear PCM 24-bit (L24)
|
| Kanały na strumień | Do 8 |
| Ramki na pakiet | 48 |
| Transmitowane strumienie | Do 8 |
| Częstotliwość próbkowania | 48 kHz |
| Interfejs Ember+ | |
| Typ interfejsu | Provider |
| Interfejs sieciowy |
Port Ethernet i port AoIP
|
| Port | 9000 |
|
Synchronizacja czasu
|
|
| Obsługa profili |
Domyślny, AES67 Media i Profile niestandardowe
|
| Protokół synchronizacji |
PTPv2, IEEE1588-2008
|
|
Wejścia zrównoważone
|
|
| Impedancja wejścia |
> 20kΩ zrównoważona
|
| Line-Up 0dBFS |
Regulowane +15/+18/+20/+22/+24 dBu
|
| Pasmo przenoszenia |
20 Hz do 20 kHz, +0/-0,2 dB
|
| THD+N |
< -110 dBFS, -30 dBFS, 20 Hz do 20 kHz, 20 kHz BW
|
| Szum |
-110 dBFS, 20 kHz BW, Rs=200Ω
|
| Crosstalk | < -100 dB |
| Odrzucenie wspólnego trybu | > 70 dB przy 1 kHz |
|
Wyjścia zrównoważone
|
|
| Impedancja wyjścia | < 50Ω zrównoważona |
| Line-Up 0dBFS |
Regulowane +15/+18/+20/+22/+24 dBu
|
| Pasmo przenoszenia |
20 Hz do 20 kHz, +0/-0,2 dB
|
| THD+N |
< -110 dBFS, -30 dBFS, 20 Hz do 20 kHz, 20 kHz BW
|
| Szum |
-110 dBFS, 20 kHz BW, Rs=200Ω
|
| Połączenia | |

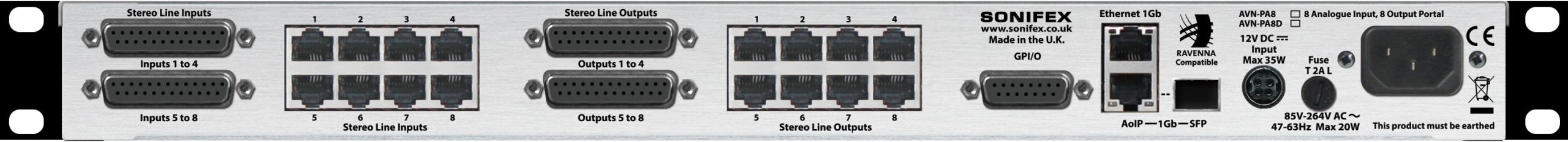

| AVN-PA8/D | |
| Wejścia |
2 x D-Sub (DB-25) z pinoutem AES-59, 8 x RJ45 (StudioHub+)
|
| Wyjścia |
2 x D-Sub (DB-25) z pinoutem AES-59, 8 x RJ45 (StudioHub+)
|
| GPIO | 1 x D-Sub (DA-15) |
| Sieć |
2 x Gigabit Ethernet (RJ45), 1 x SFP fiber
|
| Zasilanie |
AC: 85-264VAC, 47-63Hz, 20W
|
| Zasilanie DC |
4-pin 7.5A power jack, 10-14VDC
|
| Bezpiecznik |
Antysurge 2A, 20mm x 5mm
|

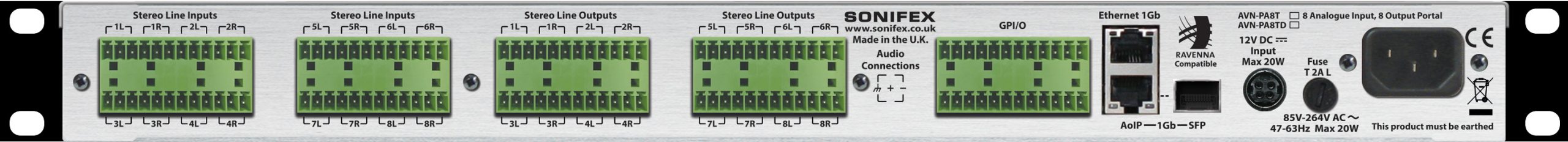

| AVN-PA8T/D | |
| Wejścia |
2 x 24-pin Phoenix terminal blocks
|
| Wyjścia |
2 x 24-pin Phoenix terminal blocks
|
| GPIO |
1 x 24-pin Phoenix terminal blocks
|
| Sieć |
2 x Gigabit Ethernet (RJ45), 1 x SFP fiber
|
| Zasilanie |
AC: 85-264VAC, 47-63Hz, 20W
|
| Zasilanie DC |
4-pin 7.5A power jack, 10-14VDC
|
| Bezpiecznik |
Antysurge 2A, 20mm x 5mm
|
| Typ urządzenia | |

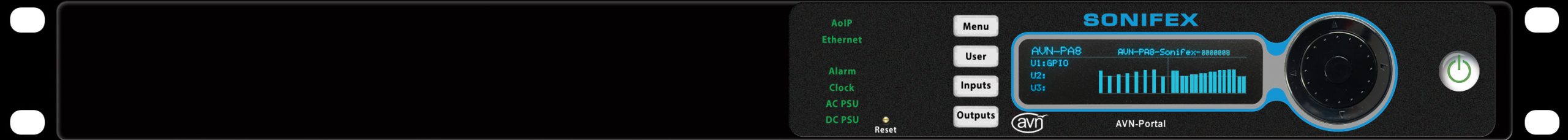

| AVN-PA8 |
8 wejść analogowych i 8 wyjść analogowych, portal AES67
|

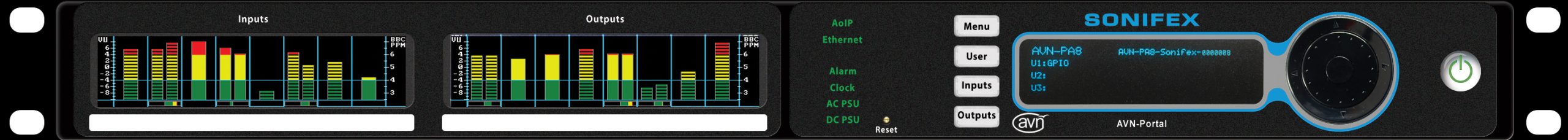

| AVN-PA8D |
8 wejść analogowych i 8 wyjść analogowych, portal AES67 z wyświetlaczami meteringowymi
|
| AVN-PA8T |
8 wejść analogowych i 8 wyjść analogowych na terminalach, portal AES67
|
| AVN-PA8TD |
8 wejść analogowych i 8 wyjść analogowych na terminalach, portal AES67 z wyświetlaczami meteringowymi
|
|
Specyfikacja fizyczna
|
|
| Wymiary (surowe) |
48.3 cm (W) x 17.5 cm (D) x 4.4 cm (H) (1U)
|
| Wymiary (opakowane) |
55.5 cm (W) x 29 cm (D) x 18 cm (H)
|
| Waga (AVN-PA8) |
Nett: 3.12 kg, Gross: 4.16 kg
|
| Waga (AVN-PA8D) |
Nett: 2.98 kg, Gross: 4.02 kg
|
| Waga (AVN-PA8T) |
Nett: 2.96 kg, Gross: 4.00 kg
|
| Waga (AVN-PA8TD) |
Nett: 2.90 kg, Gross: 3.94 kg
|
| Akcesoria | |
| AVN-DC060 |
60W zasilacz DC dla serii AVN z wtyczką KPJX-4S
|
| AVN-HA1 |
Wzmacniacz słuchawkowy analogowy
|
