Magewell 111900000 Pro Capture Hexa CVBS

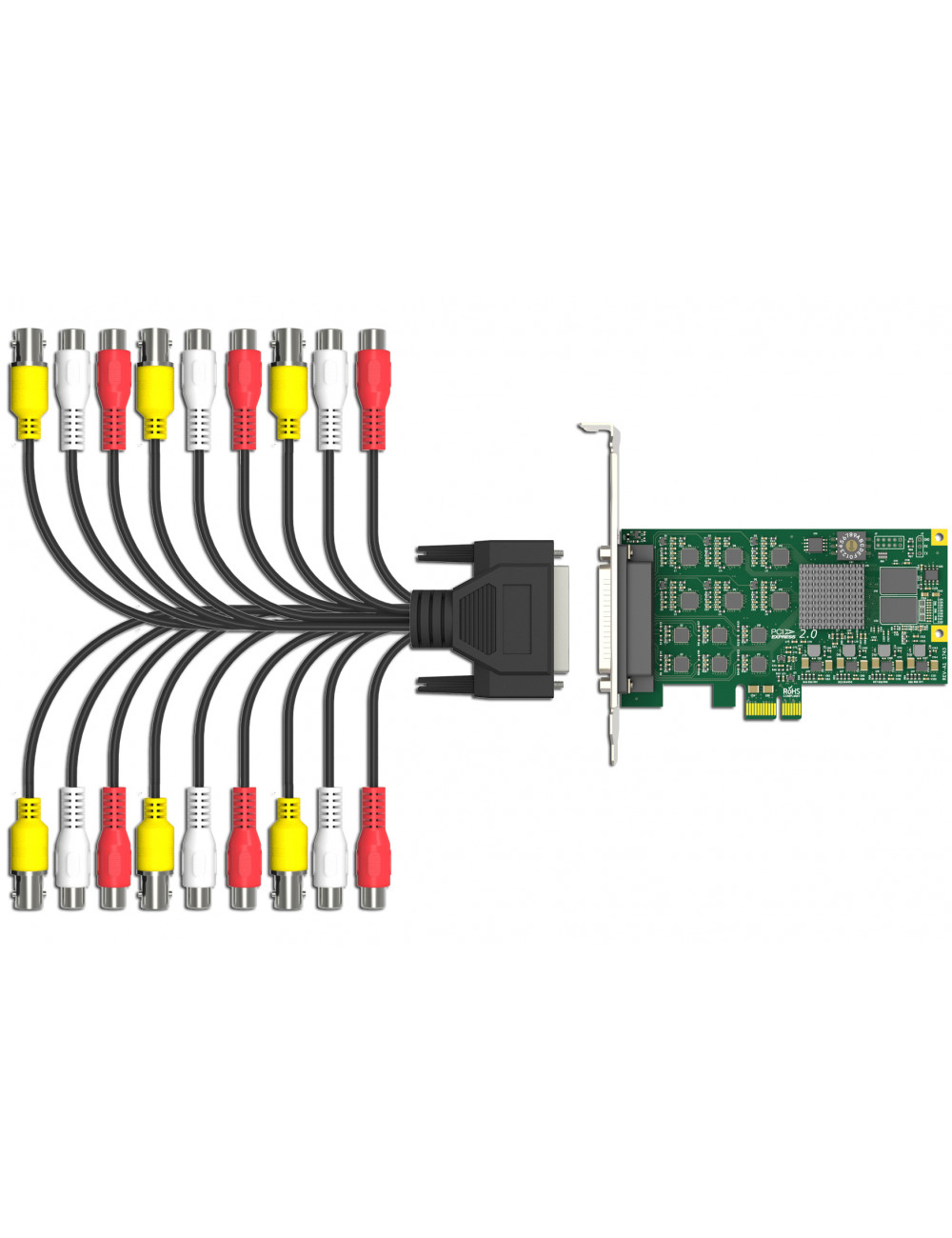

Magewell Pro Capture Hexa CVBS

To karta przechwytująca, która obsługuje sześć wejść CVBS (Composite Video Baseband Signal) wraz z dźwiękiem. Oznacza to, że możesz podłączyć aż sześć urządzeń z sygnałem CVBS, takich jak kamery analogowe, odtwarzacze DVD itp., i przechwycić zarówno obraz jak i dźwięk na swoim komputerze lub innym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows:
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze wersje.
• Linux:
  • Obsługa architektury x86, x64 i ARM.
  • Ubuntu: 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze wersje.
  • CentOS: 6.5/7 (x86 i x64) i nowsze wersje.
  • Fedora: 25/26/27 (x86 i x64) i nowsze wersje.
  • Red Hat: 6.5 (x86 i x64) i nowsze wersje.
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowszej.

Zalecane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64).
• Linux:
  • Ubuntu: 12.04/14.04/16.04 (x86 i x64).
  • Ubuntu: 17.04/17.10/18.04 (x64).
  • CentOS: 6.5/7.2 (x86 i x64).
  • Fedora: 25/26 (x64).
  • Red Hat: 6.5 (x86 i x64).

Obsługiwane interfejsy API:

• Windows:
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
• Linux:
  • V4L2
  • ALSA

Obsługiwane oprogramowanie:

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Dowolne inne oprogramowanie do kodowania/przekazywania strumieniowego obsługujące interfejsy DirectShow/V4L2.

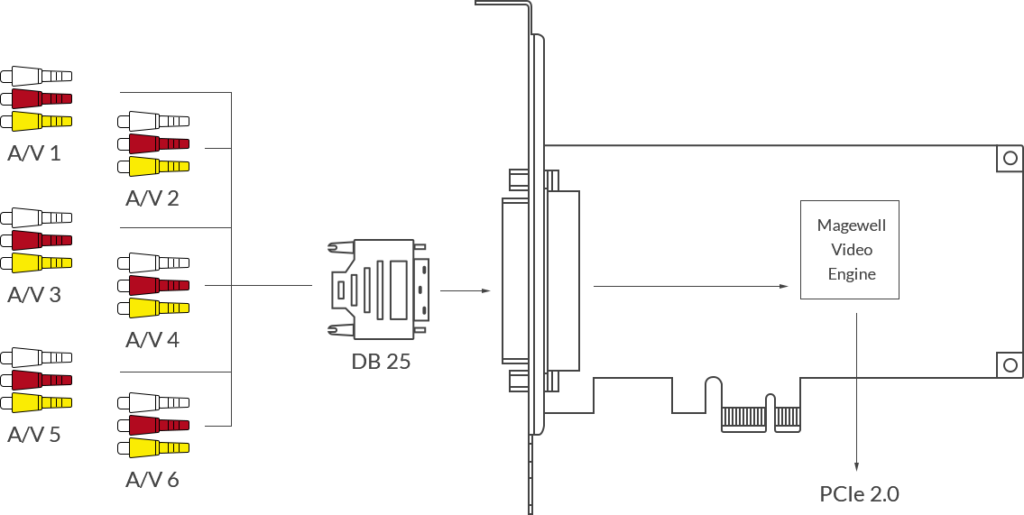

Interfejsy wejściowe:

• DB25
• Composite video x6
• Analog audio (L+R) x6

Interfejs hosta:

• PCIe Gen2 x1

Funkcje wejściowe:

• Obsługa rozdzielczości video wejściowych do 720×576 pikseli.

Funkcje specyficzne dla Composite:

• Obsługa standardów NTSC, PAL i SECAM.
• Automatyczne wykrywanie standardu video.

Formaty przechwytywania wideo:

• Obsługa przechwytywania obrazu o rozdzielczościach do 720×576 pikseli.
• Obsługa szybkości klatek przechwytywania do 30 kl./s.
• Obsługa formatów przechwytywania 4:2:0 8 bitów: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8 bitów: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8 bitów: V308, IYU2, V408, BGR24, BGR32.
• Inne formaty przechwytywania są obsługiwane za pomocą Magewell Capture SDK.

Funkcje przetwarzania wideo:

• Dwa potoki przetwarzania wideo o przepustowości przetwarzania około 180 milionów pikseli/s dla każdego z nich.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlacing wideo:
  • Weave
  • Blend top & bottom field
  • Top field only
  • Bottom field only
• Konwersja proporcji obrazu.
• Automatyczny lub manualny wybór proporcji obrazu wejściowego.
• Automatyczny lub manualny wybór proporcji obrazu przechwytywanego.
• Trzy tryby konwersji proporcji obrazu: Ignoruj (Anamorphic), Kadrowanie lub Padding (Letterbox lub Pillarbox).
• Konwersja formatu kolorów wideo.
• Automatyczny lub manualny wybór formatu koloru i zakresu kwantyzacji wejściowego.
• Automatyczny lub manualny wybór formatu koloru, zakresu kwantyzacji i zakresu nasycenia przechwytywanego obrazu.
• Obsługa formatów kolorów: RGB, YCbCr 601, YCbCr 709.
• Obsługa ograniczonego lub pełnego zakresu kwantyzacji.
• Obsługa ograniczonego, pełnego i rozszerzonego zakresu nasycenia.
• Konwersja częstości klatek wideo.
• Kompozycja OSD na wideo.
• Obsługa obrazów OSD w formacie PNG (do 720×576 pikseli).
• Obsługa dynamicznego ładowania obrazów RGBA OSD za pośrednictwem SDK.

Wsparcie dla wielu kart w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu.
• Wbudowany przełącznik obrotowy umożliwiający ustawienie numeru karty, z 16 pozycjami od 0 do F.
• Drzewo sprzętowe systemu będzie wyświetlać „01: Pro Capture Hexa CVBS” gdy przełącznik obrotowy będzie ustawiony na 1, i tak dalej.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony za pomocą przełącznika obrotowego).

Wiele strumieni przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego.
• Niezależne ustawienia kadrowania, proporcji obrazu, formatu kolorów, rozdzielczości, częstotliwości klatek, deinterlacingu i regulacji kolorów dla każdego indywidualnego strumienia.

Obsługa ultra niskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo.
• Tryb częściowego powiadamiania w SDK.

Synchronizacja znaczników czasu i A/V:

• Wysoka rozdzielczość zegara sprzętowego o dokładności 100 ns.
• Ramki audio (192 próbki audio) i wideo są oznaczane zegarem sprzętowym.
• Zegar sprzętowy może być zsynchronizowany między kartami (za pośrednictwem SDK).

Przechwytywanie wideo SG-DMA:

• Przepustowość DMA wynosząca ~400 MB/s na kanał w systemie PCIe 2.x.
• Przepustowość DMA wynosząca ~200 MB/s na kanał w systemie PCIe 1.x.
• Obsługa automatycznego wykrywania powierzchni Intel tiled GPU.
• Obsługa DirectGMA dla chipsetów kart graficznych AMD.
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia.

SDK:

• Magewell Capture SDK dla integracji z DirectShow (Windows).
• Magewell Capture SDK dla integracji z DirectKS dla maksymalnej elastyczności i wydajności (Windows).

Modyfikacje sterownika systemu Windows:

• Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów kluczy rejestru: globalnego poziomu, poziomu produktu i poziomu urządzenia.
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowane za pomocą kluczy rejestru.

Aktualizacja firmware’u:

• Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie.
• Aktualizacja kart może odbywać się bez konieczności wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagany restart).
• Bezpieczna aktualizacja. Jeśli wystąpi awaria zasilania lub systemu podczas aktualizacji firmware’u, zostanie automatycznie przywrócona wersja początkowa.

Wskaźnik LED:

• Diody LED statusu wskazujący stan pracy każdego kanału:
  • Pulsowanie powolne: bezczynność
  • Włączona: sygnał wejściowy zablokowany
  • Wyłączona: sygnał wejściowy odblokowany
  • Podwójne mrugnięcie: awaria pamięci lub konfiguracji FPGA.
