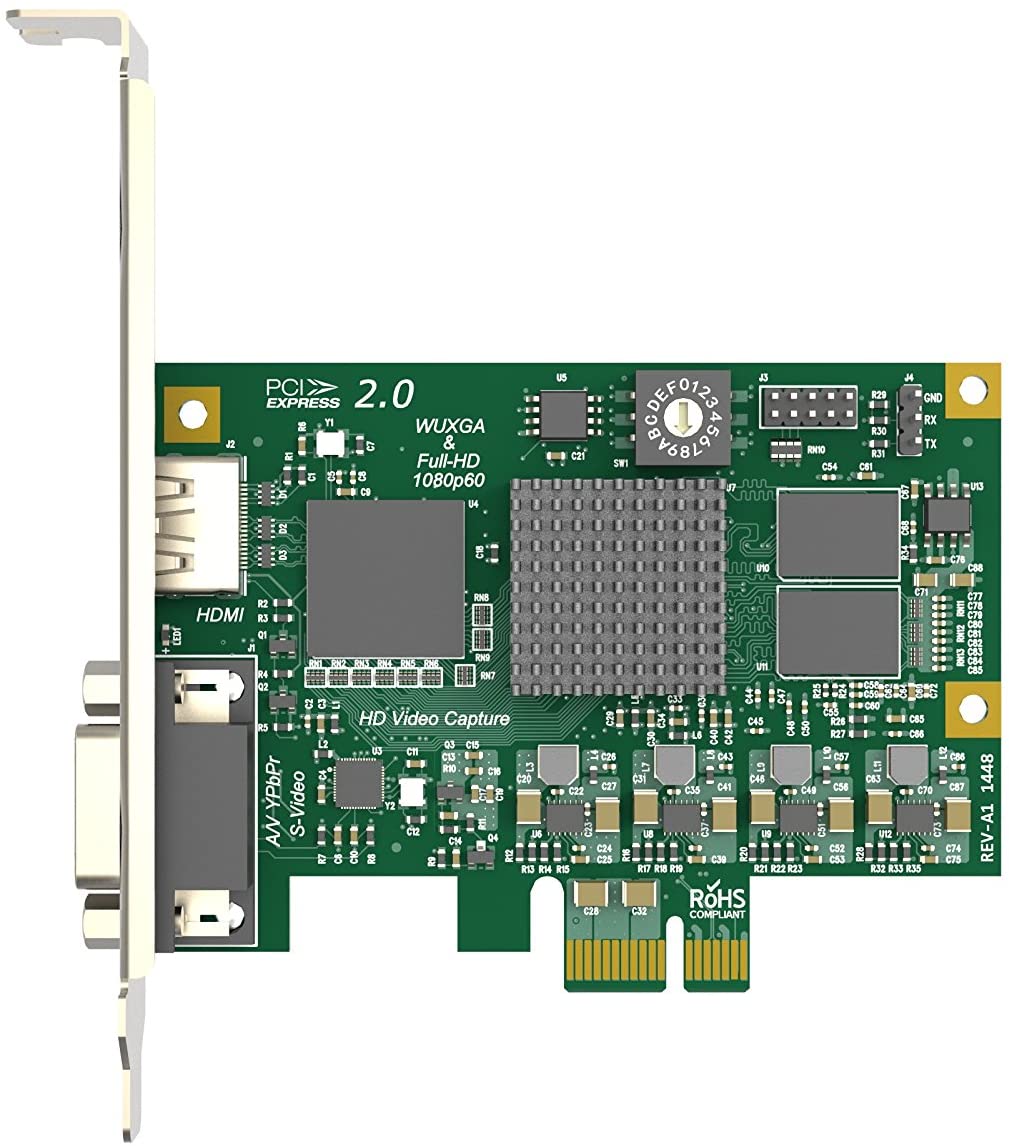

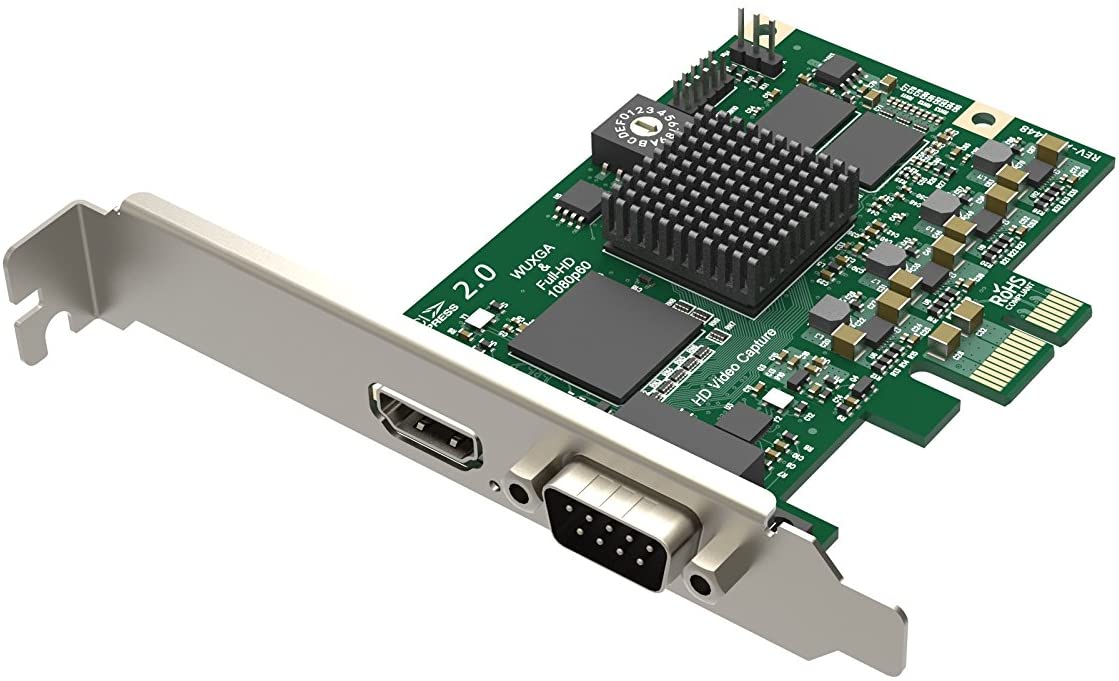

Magewell Pro Capture HDMI

Pro Capture HDMI

To karta przechwytująca, która obsługuje wejścia HDMI, Component z dźwiękiem, Composite z dźwiękiem oraz S-video z dźwiękiem.

Dodatkowo, karta umożliwia przechwytywanie sygnału HDMI z osadzonym dźwiękiem. Oznacza to, że możesz podłączyć różne źródła wideo i dźwięku do karty Pro Capture HDMI i przechwytywać je na swoim komputerze lub innym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze
• Linux (obsługa architektur x86, x64 i ARM)
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
  • CentOS 6.5/7 (x86 i x64) i nowsze
  • Fedora 25/26/27 (x86 i x64) i nowsze
  • Red Hat 6.5 (x86 i x64) i nowsze
  • Inne dystrybucje Linuxa z jądrem w wersji 2.6.35 i nowszym
• Mac
  • OS X 10.9/10.10/10.11 i nowsze
  • macOS 10.12 i nowsze

Rekomendowane systemy operacyjne (przetestowane):

• Windows
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
• Linux
  • Ubuntu 12.04/14.04/16.04 (x86 i x64)
  • Ubuntu 17.04/17.10/18.04 (x64)
  • CentOS 6.5/7.2 (x86 i x64)
  • Fedora 25/26 (x64)
  • Red Hat 6.5 (x86 i x64)
• Mac
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Obsługiwane interfejsy programistyczne (API):

• Windows
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
• Linux
  • V4L2
  • ALSA
• macOS
  • AVCaptureSession
  • AudioUnit

Obsługiwane oprogramowanie:

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Dowolne inne oprogramowanie kodujące/strumieniujące obsługujące DirectShow/V4L2/AVCaptureSession

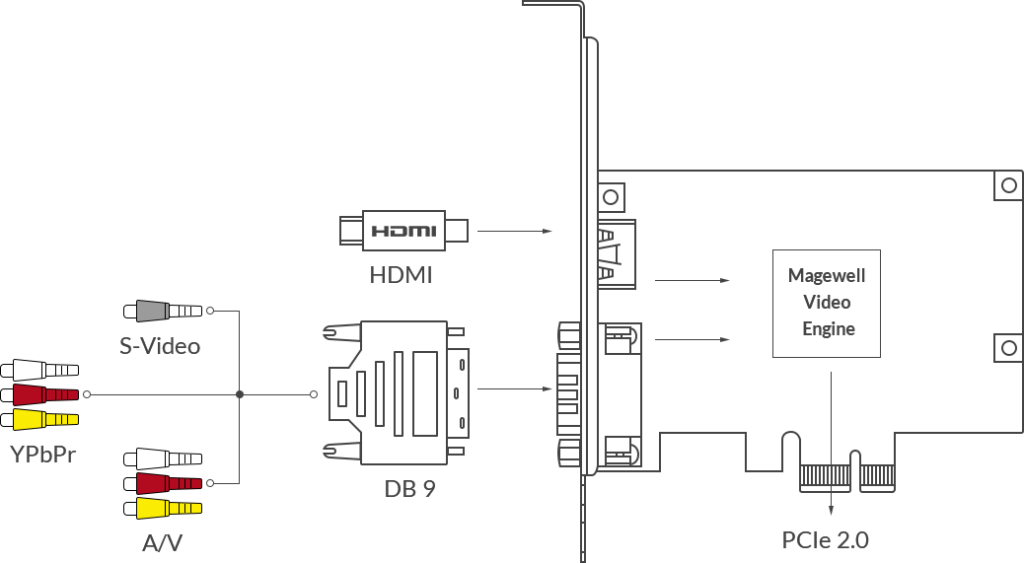

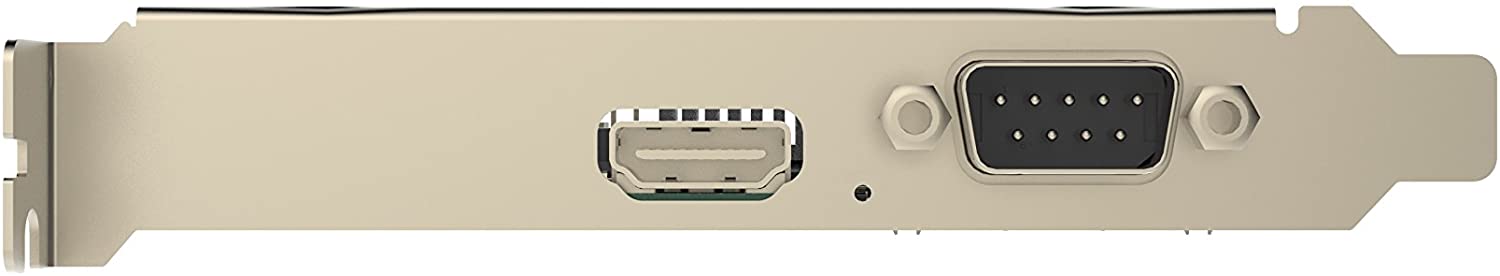

Interfejsy wejściowe:

• HDMI typu A
• DVI 1.0
• HDMI 1.4a
• DB9
• YC (S-Video)
• Composite video
• Analogowe audio (L+R)
• Component video

Interfejs gospodarza:

• PCIe Gen2 x1

Funkcje wejścia:

• Automatyczne skanowanie źródeł wideo, gdy nie ma sygnału na aktualnie wybranym źródle
• Manualne wybieranie źródła wideo
• Automatyczny wybór powiązanego (wbudowanego) źródła audio przy zmianie źródła wideo
• Manualne wybieranie źródła audio
• Obsługa standardowego krzyżowania na podstawie wybranego źródła wideo
• Obsługa rozdzielczości wideo wejściowego do 2048×2160 pikseli

Funkcje specyficzne dla komponentu:

• Konwerter analogowo-cyfrowy (ADC) 12-bitowy
• Obsługa formatów kolorów RGB i YCbCr (YUV)
• Obsługa „Sync-on-green” (SOG) i „Sync-on-luminance” (SOY)
• Obsługa timingów wideo DMT, CEA, CVT, GTF
• Sygnały wejściowe o prędkości pikseli do 165 MHz są próbkowane w stosunku 1:1
• Sygnały wejściowe powyżej 165 MHz prędkości pikseli mogą być próbkowane z podpróbkowaniem poziomym (co prowadzi do pewnej utraty jakości obrazu – NIE obsługiwane oficjalnie)
• Automatyczne wykrywanie formatów kolorów RGB i YCbCr
• Automatyczne lub manualne dostosowanie fazy próbkowania
• Automatyczne dopasowanie poziome

Funkcje specyficzne dla HDMI:

• Odbiornik HDMI o częstotliwości 225 MHz
• Adaptacyjne wyrównanie HDMI dla kabli o długości do 30 metrów
• Obsługa dostosowywanego EDID
• Obsługa ekstrakcji informacji z ramek AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut
• Pełne wsparcie dla przestrzeni barw
• Obsługa głębi kolorów 8/10/12-bitowych
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Obsługa do 8-strumieniowego audio IEC60958/IEC61937 za pośrednictwem SDK
• Ekstrakcja informacji o formacji audio i danych o stanie kanałów
• Ekstrakcja informacji o timingach wideo
• Ekstrakcja informacji o formacie 3D
• Ekstrakcja kodu czasu dla aparatów Sony/Canon DSLR
• Obsługa trybów 3D: Side-by-Side Half, Top-and-Bottom, Frame Packing

Funkcje specyficzne dla YC i Composite:

• Konwerter analogowo-cyfrowy (ADC) 12-bitowy
• Obsługa standardów NTSC, PAL i SECAM
• Automatyczne wykrywanie standardu wideo

Formaty przechwytywania wideo:

• Obsługa przechwytywania obrazów o rozdzielczości do 2048×2160 pikseli
• Obsługa przechwytywania klatek o częstotliwości do 144 kl/s (rzeczywista częstotliwość przechwytywania klatek może być ograniczona przez przepustowość PCIe i rozdzielczość obrazu)
• Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12
• Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY
• Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32
• Obsługa formatów przechwytywania 4:4:4 10-bitowych: V410, Y410
• Więcej formatów przechwytywania obsługiwanych jest za pośrednictwem Magewell Capture SDK

Funkcje przetwarzania wideo:

• Dwie potoki przetwarzania wideo o przepustowości przetwarzania około 180Mpix/s dla każdego z nich
• Pełne przetwarzanie wideo 10-bitowe
• Kadrowanie wideo
• Skalowanie wideo
• Deinterlacing wideo
• Techniki deinterlacingu: Weave, Blend top & bottom field, Top field only, Bottom field only
• Konwersja proporcji obrazu wideo
• Automatyczny lub manualny wybór proporcji obrazu wejściowego
• Automatyczny lub manualny wybór proporcji obrazu przechwytywanego
• Trzy tryby konwersji proporcji obrazu: Ignoruj (Anamorficzny), Kadrowanie lub Dopasowanie (Letterbox lub Pillarbox)
• Konwersja formatu koloru wideo
• Automatyczny lub manualny wybór formatu koloru wejściowego i zakresu kwantyzacji
• Automatyczny lub manualny wybór formatu koloru przechwytywanego, zakresu kwantyzacji i zakresu nasycenia
• Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020
• Obsługa ograniczonego lub pełnego zakresu kwantyzacji
• Obsługa ograniczonego, pełnego i rozszerzonego zakresu nasycenia
• Konwersja częstotliwości klatek wideo
• Kompozycja OSD (wstawek na ekranie)
• Obsługa obrazów PNG jako OSD (o rozdzielczości do 2048×2160)
• Dynamiczne ładowanie obrazów RGBA OSD za pośrednictwem SDK

Wiele kart w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu
• Pokrętło na karcie umożliwiające ustawienie numeru karty w zakresie od 0 do F
• Drzewo sprzętowe systemu będzie wyświetlać „01: Pro Capture HDMI” po ustawieniu pokrętła na wartość 1, i tak dalej
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony przez pokrętło)

Wiele strumieni przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego
• Niezależne kadrowanie, proporcje obrazu, format koloru, rozdzielczość, częstotliwość klatek, deinterlacing oraz ustawienia korekcji koloru dla każdego indywidualnego strumienia

Obsługa niskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo
• Tryb częściowego powiadamiania w SDK

Synchronizacja czasu i A/V:

• Sprzętowy zegar o wysokiej rozdzielczości o dokładności 100ns
• Ramki audio (192 próbki audio) i ramki wideo są oznaczane zegarem sprzętowym
• Synchronizacja zegara sprzętowego między kartami (za pośrednictwem SDK)

Przechwytywanie wideo SG-DMA:

• Przepustowość DMA na poziomie ~400 MB/s na kanał w systemie PCIe 2.0
• Przepustowość DMA na poziomie ~200 MB/s na kanał w systemie PCIe 1.0
• Obsługa automatycznego wykrywania powierzchni GPU Intel tiled
• Obsługa DirectGMA dla chipsetów kart graficznych AMD
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia

SDK:

• Magewell Capture SDK zapewniające łatwą integrację, maksymalną elastyczność i wydajność

Modyfikacje sterownika Windows:

• Wszystkie opcje można kontrolować za pomocą trzech poziomów klucza rejestru: globalnego, poziomu produktu i poziomu urządzenia
• Możliwość dostosowania nazw filtrów wideo, audio i crossbar za pomocą kluczy rejestru

Aktualizacja firmware’u:

• Możliwość jednoczesnej aktualizacji wielu kart w jednym systemie
• Aktualizacja kart bez konieczności wyłączania zasilania systemu (w większości przypadków nie wymaga ponownego uruchomienia)
• Bezpieczna aktualizacja. Jeśli wyłączymy zasilanie lub wystąpi awaria systemu w trakcie aktualizacji firmware’u, zostanie on automatycznie przywrócony do wersji początkowej. Ta funkcja jest dostępna tylko dla wersji firmware’u 1.21 i nowszych.

Wskaźnik LED:

• Wskaźniki LED wskazujące stan pracy każdego kanału:
  • Powolne pulsowanie: bezczynność
  • Włączony: sygnał wejściowy zablokowany
  • Wyłączony: brak zablokowanego sygnału wejściowego
  • Podwójne migotanie: błąd pamięci lub konfiguracji FPGA
