Magewell Pro Capture Dual HDMI 4K Plus LT

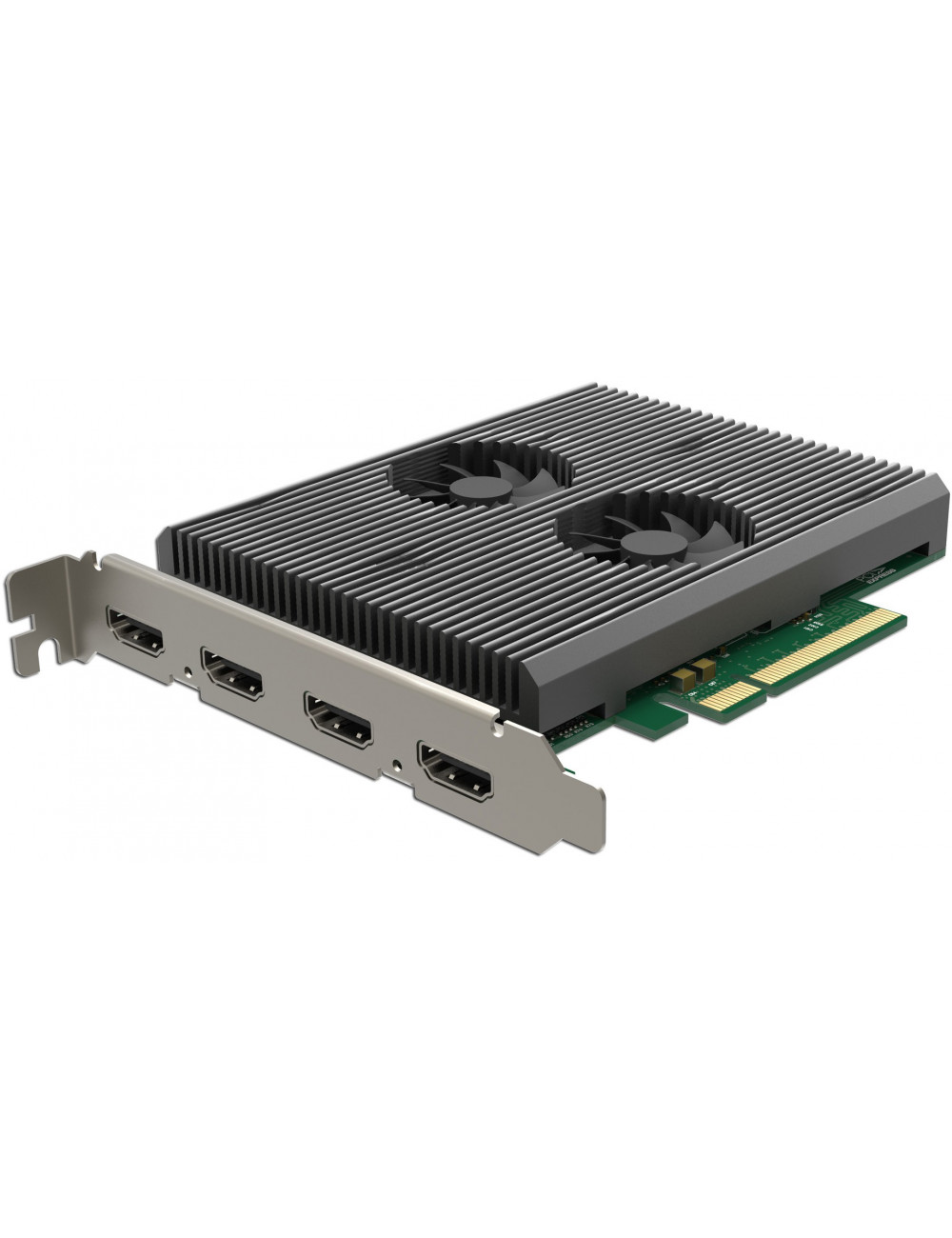

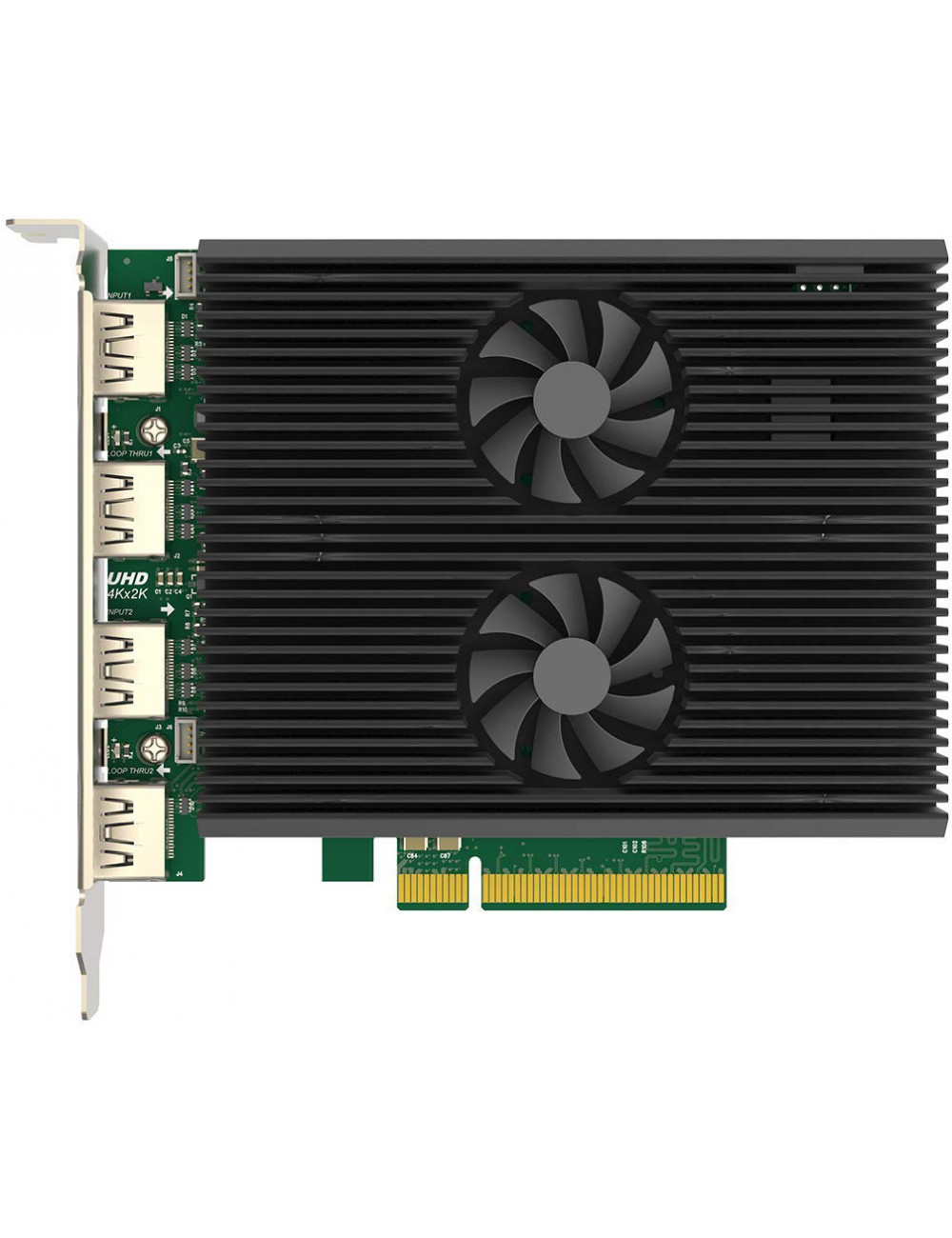

Pro Capture Dual HDMI 4K Plus LT

To karta przechwytująca, która umożliwia przechwycenie dwóch sygnałów HDMI wraz z osadzonym dźwiękiem. Dodatkowo, karta obsługuje funkcję zapętlenia, co pozwala na przekazywanie sygnału HDMI z jednego urządzenia do drugiego, zachowując jednocześnie wbudowany dźwięk.

Obsługiwane systemy operacyjne:

• Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) oraz nowsze wersje
• Linux (obsługa architektur x86, x64 i ARM)
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) oraz nowsze wersje
  • CentOS 6.5/7 (x86 i x64) oraz nowsze wersje
  • Fedora 25/26/27 (x86 i x64) oraz nowsze wersje
  • Red Hat 6.5 (x86 i x64) oraz nowsze wersje
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 lub nowszym
• Mac
  • OS X 10.9/10.10/10.11 oraz nowsze wersje
  • macOS 10.12 oraz nowsze wersje

Rekomendowane systemy operacyjne (przetestowane):

• Windows
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
• Linux
  • Ubuntu 12.04/14.04/16.04 (x86 i x64)
  • Ubuntu 17.04/17.10/18.04 (x64)
  • CentOS 6.5/7.2 (x86 i x64)
  • Fedora 25/26 (x64)
  • Red Hat 6.5 (x86 i x64)
• Mac
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Obsługiwane interfejsy API:

• Windows
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
• Linux
  • V4L2
  • ALSA
• macOS
  • AVCaptureSession
  • AudioUnit

Obsługiwane oprogramowanie:

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Inne oprogramowanie do kodowania/strumieniowania obsługujące DirectShow/V4L2/AVCaptureSession

Interfejsy wejściowe:

• 2x HDMI
• DVI-D 1.0
• HDMI 2.0

Interfejs hosta:

• PCIe Gen2 x8

Interfejsy przepustowe:

• 2x HDMI
• DVI-D 1.0
• HDMI 2.0

Funkcje wejścia:

• Obsługa rozdzielczości wideo do 4096×2160 pikseli

Funkcje specyficzne dla HDMI:

• Odbiornik HDMI o częstotliwości 594 MHz
• Adaptacyjny korektor HDMI
• Obsługa niestandardowego EDID
• Obsługa ekstrakcji informacji z ramek AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut/HDR/VBI
• Pełna obsługa kolorometrii
• Obsługa głębi kolorów 8/10/12 bitów
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Obsługa do 8 strumieni audio IEC60958/IEC61937 za pośrednictwem SDK
• Ekstrakcja informacji o formacie audio i statusu kanału
• Ekstrakcja informacji o czasie wideo
• Ekstrakcja informacji o formacie 3D
• Ekstrakcja czasu kodu Sony/Canon DSLR
• Obsługa trybu 3D Side-by-Side Half, Top-and-Bottom, Frame Packing
• Obsługa HDR10

Formaty przechwytywania wideo:

• Obsługa rozdzielczości obrazu do 4096×2160 pikseli
• Obsługa prędkości klatek do 144 kl./s (Rzeczywista prędkość przechwytywania klatek może być ograniczona przez przepustowość PCIe i rozdzielczość obrazu)
• Obsługa formatów przechwytywania 4:2:0 8 bitów: NV12, I420, YV12
• Obsługa formatów przechwytywania 4:2:2 8 bitów: YUY2, YUYV, UYVY
• Obsługa formatów przechwytywania 4:4:4 8 bitów: V308, IYU2, V408, BGR24, BGR32
• Obsługa formatów przechwytywania 4:4:4 10 bitów: V410, Y410
• Więcej formatów przechwytywania jest obsługiwanych za pośrednictwem Magewell Capture SDK

Funkcje przetwarzania wideo:

• Dwa potoki przetwarzania wideo o przepustowości około 720 milionów pikseli/s dla każdego z nich
• Pełne przetwarzanie wideo 10 bitowe
• Przycinanie wideo
• Skalowanie wideo
• Deinterlacing wideo
  • Plecenie
  • Łączenie górnego i dolnego pola
  • Tylko górne pole
  • Tylko dolne pole
• Konwersja proporcji wideo
• Automatyczny lub ręczny wybór proporcji obrazu wejściowego
• Automatyczny lub ręczny wybór proporcji obrazu przechwyconego
• Trzy tryby konwersji proporcji: Ignoruj (Anamorficzne), Przycinanie lub Dolne/Przewiązanie (Letterbox lub Pillarbox)
• Konwersja formatu kolorów wideo
• Automatyczny lub ręczny wybór formatu kolorów i zakresu kwantyzacji obrazu wejściowego
• Automatyczny lub ręczny wybór formatu kolorów, zakresu kwantyzacji i zakresu nasycenia obrazu przechwyconego
• Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020
• Obsługa ograniczonego lub pełnego zakresu kwantyzacji
• Obsługa ograniczonego, pełnego i „Extended gamut” zakresu nasycenia
• Konwersja prędkości klatek wideo
• Kompozycja OSD wideo
• Obsługa obrazu OSD w formacie PNG (do 4096×2160)
• Obsługa dynamicznego ładowania obrazu OSD RGBA za pomocą SDK

Wielokrotne karty w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu
• Wbudowany przełącznik obrotowy umożliwiający ustawienie numeru karty, z 16 pozycjami od 0 do F
• Drzewo urządzeń sprzętowych systemu wyświetli „01: Pro Capture Dual HDMI 4K+ LT”, gdy przełącznik obrotowy jest ustawiony na 1, i tak dalej
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony przez przełącznik obrotowy)

Wielokrotne strumienie przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego
• Niezależne ustawienia przycinania, proporcji obrazu, formatu kolorów, rozdzielczości, prędkości klatek, deinterlacingu i dostosowania kolorów dla każdego indywidualnego strumienia

Obsługa ultra niskiej latencji:

• Latencja wynosząca 64 linie wideo
• Tryb częściowego powiadamiania w SDK
• Synchronizacja znacznika czasowego i A/V
• Sprzętowy zegar o wysokiej rozdzielczości o rozdzielczości 100 ns
• Ramki audio (192 próbki audio) i wideo są opatrzone znacznikiem czasowym sprzętu
• Zegar sprzętowy może być zsynchronizowany między kartami (za pośrednictwem SDK)

Przechwytywanie wideo SG-DMA:

• Przepustowość DMA ~ 1600 MB/s na kanał w systemie PCIe 2.x
• Przepustowość DMA ~ 800 MB/s na kanał w systemie PCIe 1.x
• Obsługa automatycznego wykrywania powierzchni Intel tiled GPU
• Obsługa DirectGMA dla chipsetów kart wideo AMD
• Obsługa GPUDirect dla chipsetów kart wideo Nvidia

SDK:

• Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności

Dostosowanie sterowników systemu Windows:

• Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów kluczy rejestru: poziom globalny, poziom produktu i poziom urządzenia
• Nazwy filtrów wideo, audio i Crossbar mogą być dostosowywane za pomocą kluczy rejestru

Aktualizacja oprogramowania mikrokoprocesora (firmware):

• Wielokrotne karty w jednym systemie można aktualizować jednocześnie
• Karty można aktualizować bez wyłączania zasilania systemu (W większości przypadków nie jest nawet wymagany restart)
• Bezpieczna aktualizacja. Jeśli wystąpi wyłączenie zasilania lub awaria systemu podczas aktualizacji oprogramowania mikrokoprocesora, zostanie ono automatycznie przywrócone do wersji początkowej.

Wskaźnik LED:

• Wskaźniki stanu sygnalizujący pracę każdego kanału:
  • Powolne pulsowanie: bezczynność
  • Świeci się: sygnał wejściowy zablokowany
  • Wyłączony: sygnał wejściowy odblokowany
  • Podwójne miganie: błąd pamięci lub błąd konfiguracji FPGA
