Magewell Pro capture dual DVI

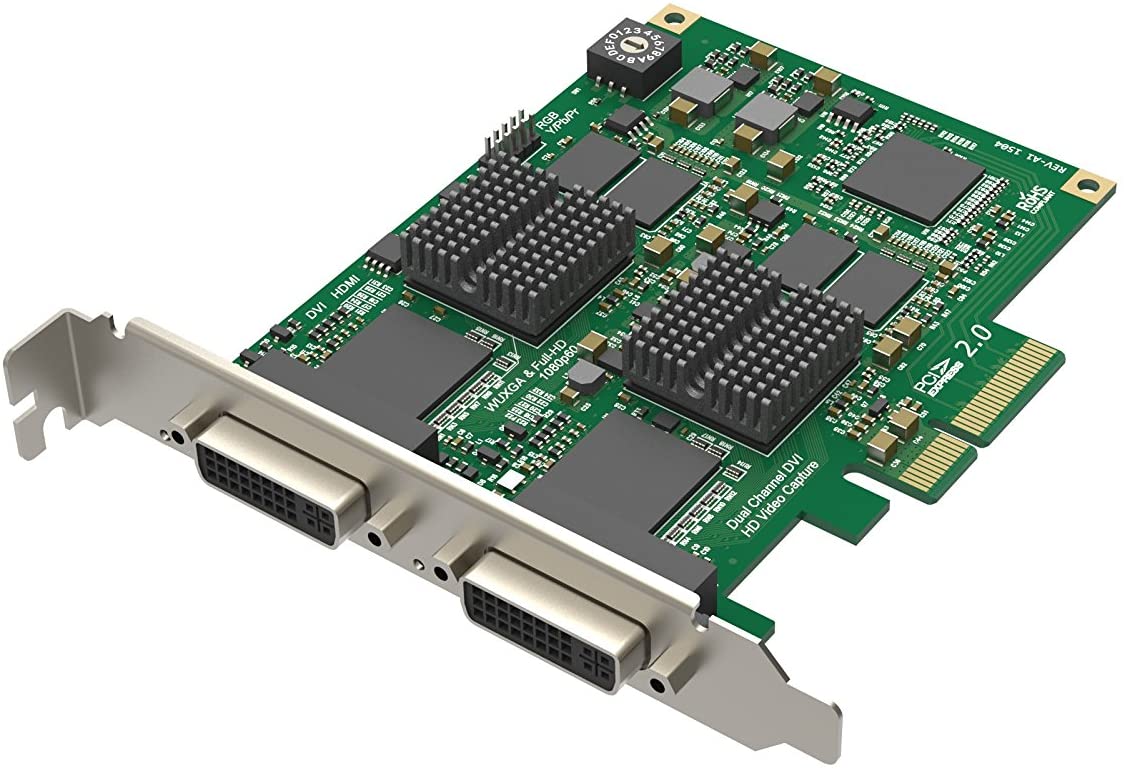

Pro Capture Dual DVI

To karta przechwytująca, która obsługuje podwójne wejścia DVI, VGA, komponentowe oraz HDMI z osadzonym dźwiękiem. Możesz przechwycić różne źródła wideo i dźwięku na jednym urządzeniu.

Obsługiwane systemy operacyjne:

• Windows:
  • Windows 7/8/8.1/10/11
  • Windows Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64) i nowsze
• Linux (obsługa architektur x86, x64 i ARM):
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64) i nowsze
  • CentOS 6.5/7 (x86 & x64) i nowsze
  • Fedora 25/26/27 (x86 & x64) i nowsze
  • Red Hat 6.5 (x86 & x64) i nowsze
  • Inne dystrybucje Linux z jądrem w wersji 2.6.35 i nowszym
• macOS:
  • OS X 10.9/10.10/10.11 i nowsze
  • macOS 10.12 i nowsze

Zalecane systemy operacyjne (przetestowane):

• Windows:
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)
• Linux:
  • Ubuntu 12.04/14.04/16.04 (x86 & x64)
  • Ubuntu 17.04/17.10/18.04 (x64)
  • CentOS 6.5/7.2 (x86 & x64)
  • Fedora 25/26 (x64)
  • Red Hat 6.5 (x86 & x64)
• macOS:
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Obsługiwane interfejsy API:

• Windows:
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
• Linux:
  • V4L2
  • ALSA
• macOS:
  • AVCaptureSession
  • AudioUnit

Obsługiwane oprogramowanie:

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Inne oprogramowanie do kodowania/strumieniowania obsługujące DirectShow/V4L2/AVCaptureSession

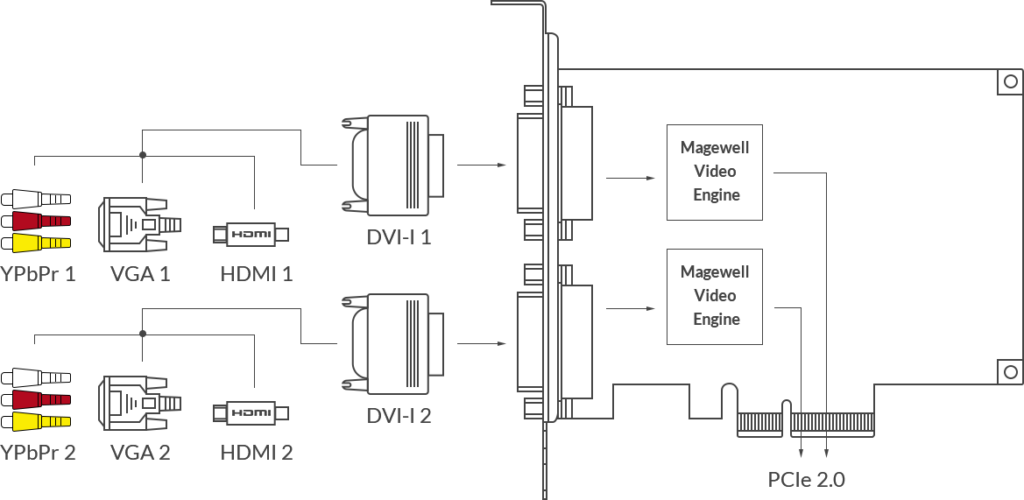

Interfejsy wejściowe:

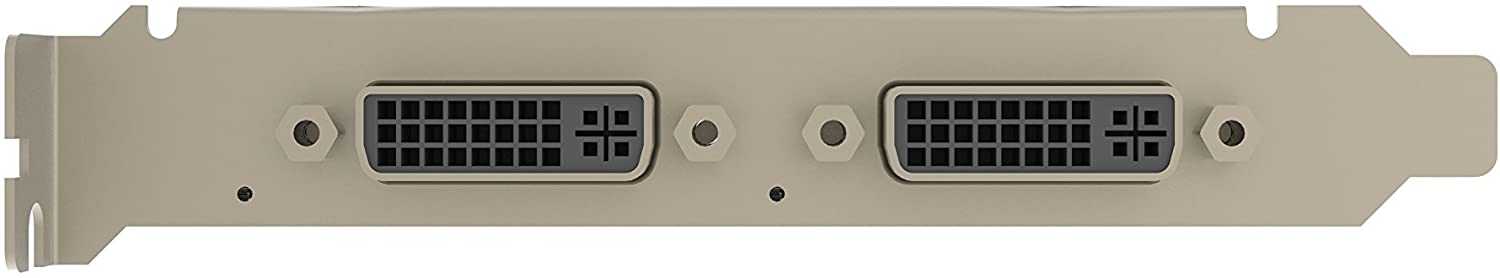

• 2x DVI-I
• DVI 1.0
• HDMI 1.4a (za pośrednictwem kabla rozdzielającego)
• VGA (za pośrednictwem adaptera DVI2VGA)
• Komponent (za pośrednictwem kabla rozdzielającego)

Interfejs hosta:

• PCIe Gen2 x4

Funkcje wejściowe:

• Automatyczne skanowanie źródeł wejściowych wideo, gdy nie ma sygnału na aktualnie wybranym źródle wejściowym.
• Ręczny wybór źródła wideo.
• Automatyczny wybór powiązanego (wbudowanego) źródła wejściowego audio po zmianie źródła wideo.
• Ręczny wybór źródła wejściowego audio.
• Obsługa standardowego krzyżowania na podstawie wyboru źródła wideo.
• Obsługa rozdzielczości wideo wejściowych do 2048×2160 pikseli.

Funkcje specyficzne dla VGA i Komponentów:

• 12-bitowy przetwornik ADC.
• Obsługa formatów kolorów RGB i YCbCr (YUV).
• Obsługa trybów synchronizacji „Separated sync”, „Composite sync”, „Sync-on-green” (SOG), „Sync-on-luminance” (SOY).
• Obsługa układów czasowania wideo DMT, CEA, CVT, GTF.
• Sygnały wejściowe o szybkości piksela do 165 MHz są próbkowane z 1:1.
• Sygnały wejściowe powyżej 165 MHz mogą być próbkowane z podpróbkowaniem poziomym (co prowadzi do pewnej utraty jakości obrazu – NIE jest to oficjalnie obsługiwane).
• Automatyczne wykrywanie formatów kolorów RGB i YCbCr.
• Automatyczna lub ręczna regulacja fazy próbkowania.
• Automatyczne dopasowanie poziome.

Funkcje specyficzne dla HDMI:

• 225MHz odbiornik HDMI.
• Adaptacyjny equalizer HDMI obsługujący długość kabli do 30 m.
• Obsługa dostosowanego EDID.
• Obsługa ekstrakcji klatek AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames.
• Pełne wsparcie dla kolorometrii.
• Obsługa głębi koloru 8/10/12 bitów.
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2.
• Obsługa do 8 strumieni audio IEC60958/IEC61937 za pośrednictwem SDK.
• Obsługa ekstrakcji informacji o formacie audio i statusu kanału.
• Obsługa ekstrakcji informacji o czasie klatki wideo.
• Obsługa ekstrakcji informacji o formacie 3D.
• Obsługa ekstrakcji informacji o czasie zapisu Sony/Canon DSLR.
• Obsługa trybów 3D Side-by-Side Half, Top-and-Bottom, Frame Packing.
• Obsługa HDR10.

Formaty przechwytywania wideo:

• Obsługa rozdzielczości obrazu przechwytywania do 2048×2160 pikseli.
• Obsługa częstotliwości klatek przechwytywania do 144 klatek na sekundę (rzeczywista częstotliwość przechwytywania może być ograniczona przez przepustowość PCIe i rozdzielczość obrazu).
• Obsługa formatów przechwytywania 4:2:0 8-bitowych: NV12, I420, YV12.
• Obsługa formatów przechwytywania 4:2:2 8-bitowych: YUY2, YUYV, UYVY.
• Obsługa formatów przechwytywania 4:4:4 8-bitowych: V308, IYU2, V408, BGR24, BGR32.
• Obsługa formatów przechwytywania 4:4:4 10-bitowych: V410, Y410.
• Więcej formatów przechwytywania jest obsługiwanych za pośrednictwem Magewell Capture SDK.

Funkcje przetwarzania wideo:

• Dwie przetwarzające potoki wideo z przepustowością przetwarzania ~180 Mpikseli/s dla każdego z nich.
• Pełne przetwarzanie wideo 10-bitowe.
• Kadrowanie wideo.
• Skalowanie wideo.
• Deinterlację wideo.
• Splot.
• Składanie pola górnego i dolnego.
• Tylko pole górne.
• Tylko pole dolne.
• Konwersję proporcji obrazu wideo.
• Automatyczny lub ręczny wybór proporcji obrazu wejściowego.
• Automatyczny lub ręczny wybór proporcji obrazu przechwytywania.
• Trzy tryby konwersji proporcji obrazu: Ignoruj (Anamorficzne), Kadrowanie lub Obramowanie (Letterbox lub Pillarbox).
• Konwersję formatu koloru wideo.
• Automatyczny lub ręczny wybór formatu koloru wejściowego i zakresu kwantyzacji.
• Automatyczny lub ręczny wybór formatu koloru przechwytywania, zakresu kwantyzacji i zakresu nasycenia.
• Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020.
• Obsługa ograniczonego lub pełnego zakresu kwantyzacji.
• Obsługa ograniczonego, pełnego i rozszerzonego zakresu nasycenia.
• Konwersję częstości klatek wideo.
• Składanie warstw OSD wideo.
• Obsługa obrazu OSD w formacie PNG (do 2048×2160).
• Obsługa dynamicznego ładowania obrazu OSD RGBA za pośrednictwem SDK.

Wielokrotne karty w jednym systemie:

• Obsługa wielu kart podłączonych do jednego systemu.

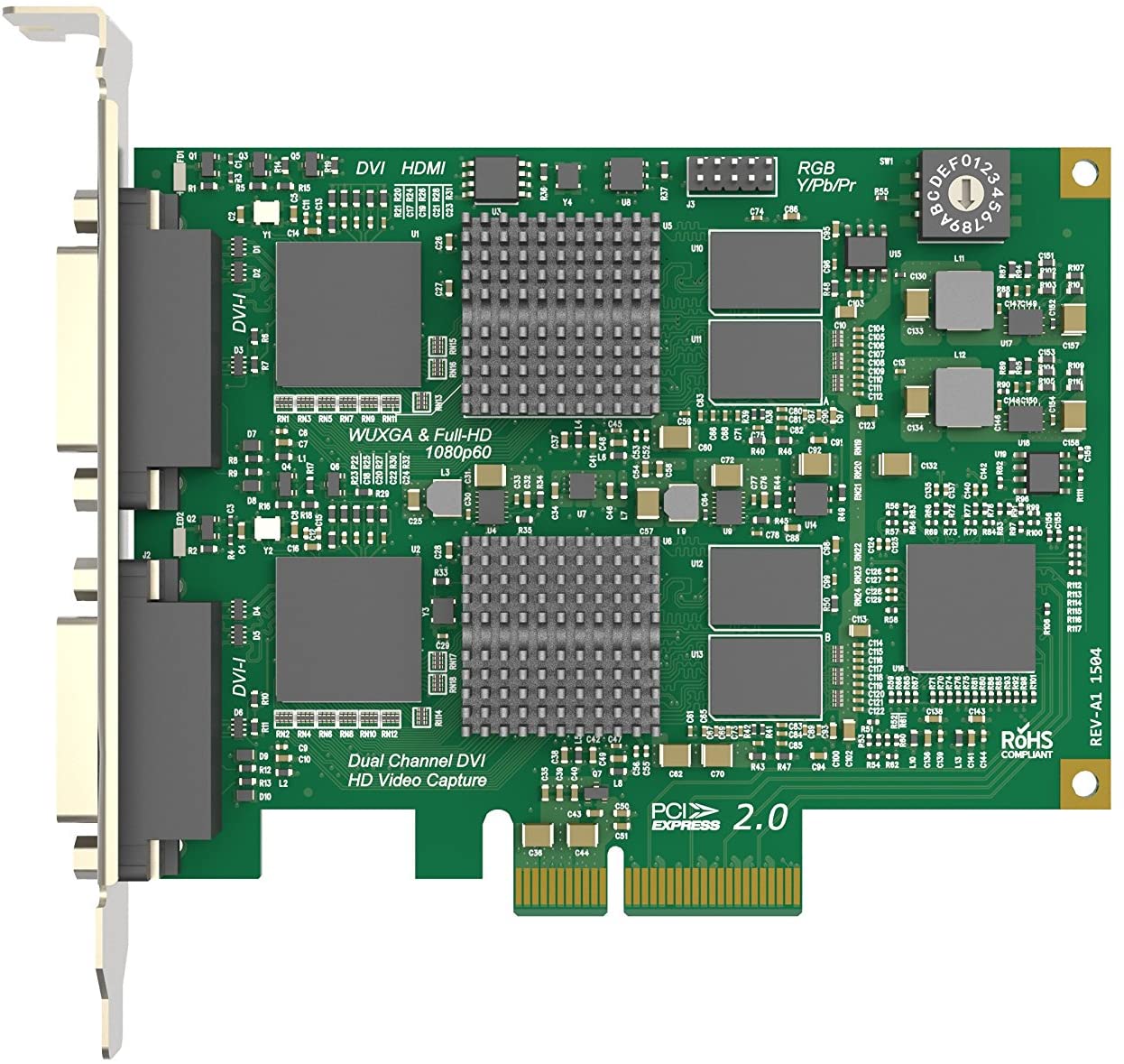

• Obrotowy przełącznik na karcie umożliwiający ustawienie numeru karty od 0 do F (16 pozycji).
• Drzewo sprzętowe systemu wyświetla „01: Pro Capture Dual DVI” gdy przełącznik na karcie jest ustawiony na 1, i tak dalej.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony przez przełącznik).

Wiele strumieni przechwytywania:

• Nieograniczona liczba strumieni przechwytywania dla dowolnego jednego kanału wejściowego.
• Niezależne kadrowanie, proporcje obrazu, format koloru, rozdzielczość, częstotliwość klatek, deinterlację i ustawienia korekty koloru dla każdego indywidualnego strumienia.

Obsługa ultra-niskiego opóźnienia:

• Opóźnienie wynoszące 64 linie wideo.
• Tryb częściowego powiadamiania w SDK.

Synchronizacja znacznika czasu i A/V:

• Sprzętowy zegar o wysokiej rozdzielczości (100 ns).
• Klatki audio (192 próbki audio) i klatki wideo są znakowane zegarem sprzętowym.
• Zegar sprzętowy może być zsynchronizowany między kartami (za pośrednictwem SDK).

Przechwytywanie wideo SG-DMA:

• ~400 MB/s przepustowości pasma DMA na kanał w systemie PCIe 2.0.
• ~200 MB/s przepustowości pasma DMA na kanał w systemie PCIe 1.0.
• Obsługa automatycznego wykrywania powierzchni GPU Intel.
• Obsługa DirectGMA dla układów kart wideo AMD.
• Obsługa GPUDirect dla układów kart wideo Nvidia.

SDK:

• Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności.

Dostosowanie sterowników systemu Windows:

• Wszystkie opcje mogą być kontrolowane za pomocą trzech poziomów kluczy rejestru: globalnego, poziomu produktu i poziomu urządzenia.
• Nazwy filtrów wideo, audio i krzyżownicy mogą być dostosowane za pomocą kluczy rejestru.

Aktualizacja oprogramowania wewnętrznego:

• Wiele kart w jednym systemie można zaktualizować jednocześnie.
• Karty można aktualizować bez wyłączania zasilania systemu (w większości przypadków nie jest nawet wymagany restart).
• Bezpieczna aktualizacja. Jeśli wystąpi wyłączenie zasilania lub awaria systemu w trakcie aktualizacji oprogramowania wewnętrznego, automatycznie zostanie przywrócona pierwotna wersja. Ta funkcja jest dostępna tylko dla wersji oprogramowania wewnętrznego 1.21 i nowszych.

Wskaźnik LED:

• Wskaźniki LED wskazują stan pracy każdego kanału:
  • Powolne pulsowanie: bezczynność.
  • Zapalone: sygnał wejściowy zablokowany.
  • Wyłączone: brak sygnału wejściowego.
  • Podwójne miganie: błąd pamięci lub konfiguracji FPGA.
