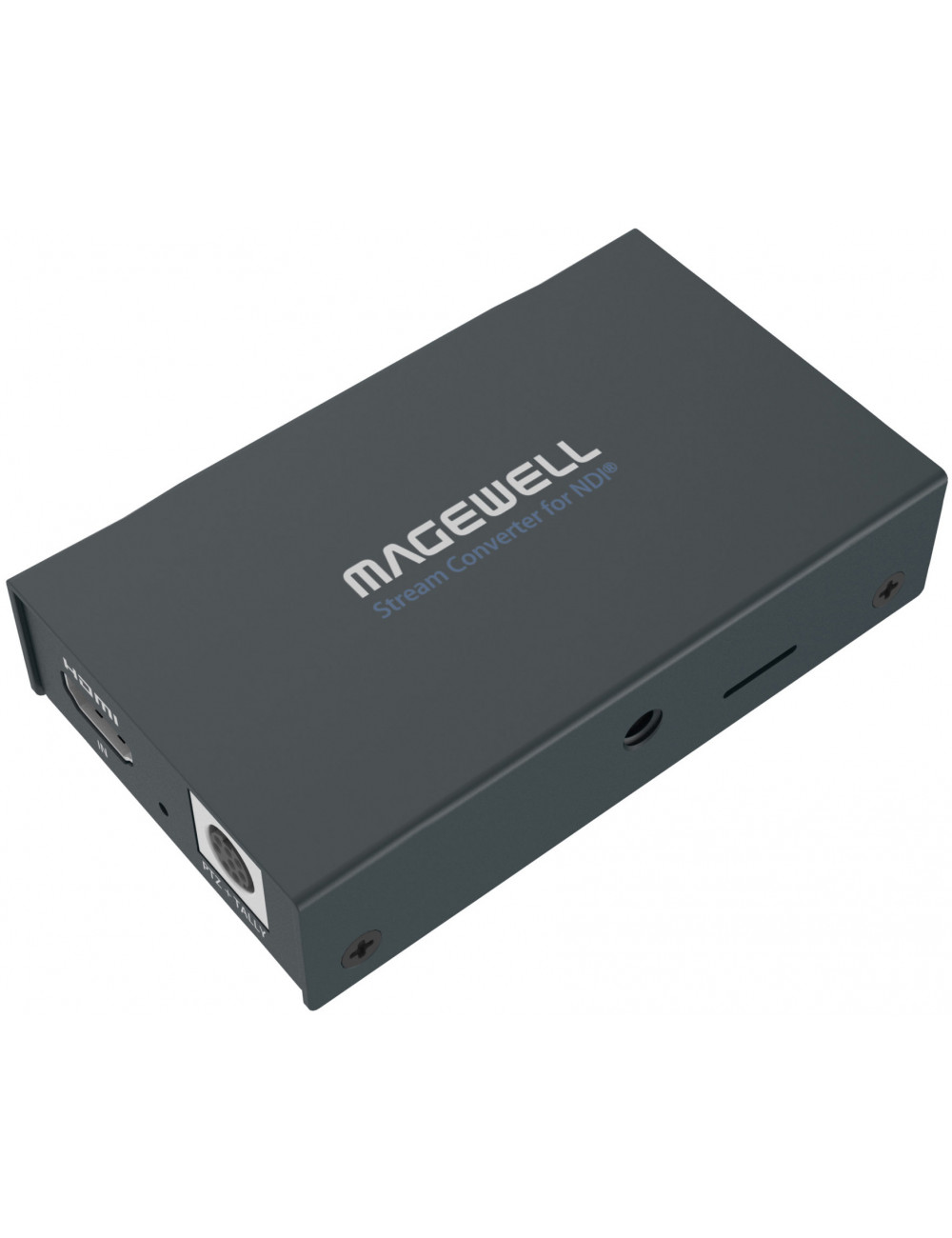

Magewell Pro Convert HDMI TX

Pro Convert HDMI TX

To urządzenie, które obsługuje sygnały wejściowe o rozdzielczości do 2048×1200 przy 60 klatkach na sekundę. Jego główną funkcją jest połączenie istniejącego sprzętu źródłowego z sieciami medialnymi opartymi na protokole IP, które obsługują NDI. Urządzenie oferuje prostą obsługę typu plug-and-play, dzięki automatycznemu wykrywaniu formatu wejściowego i konfiguracji sieci DHCP.

Dzięki temu można łatwo zintegrować sprzęt wideo z sieciami opartymi na protokole IP i przesyłać sygnał do dalszej dystrybucji lub przetwarzania.

Wejście wideo:

• Maksymalne wejście wideo: 2048×1200 60fps 4:4:4/4:2:2
• Możliwość przyjmowania sygnałów wideo w dowolnym formacie za pomocą niestandardowego EDID portu wejściowego
• Obsługiwane formaty wideo: RGB, YUV BT.601/709/2020
• Wbudowane audio HDMI z 8-kanałami
• Interfejsy HDMI: HDMI 1.4, DVI-D

Funkcje kodowania NDI®:

• Kodowanie strumieni NDI w czasie rzeczywistym w formacie Full NDI o maksymalnej rozdzielczości:
  • 2048×1200 60fps 4:2:2 8-bit
• Wyjście o tej samej rozdzielczości co wejście lub dowolna niestandardowa rozdzielczość. Typowe wyjścia obejmują:
  • 2048x1080p/1920x1080p 23.98/24/25/29.97/30/50/59.94/60
  • 1920x1080i 25/29.97/30/50/59.94/60
  • 1280x720p 23.98/24/25/29.97/30/50/59.94/60/100/119.88/120
  • 720x480p/720x480i 59.94/60/119.88/120
  • 720x576p/720x576i 50/100
• Szybkość klatek wyjściowa taka sama jak oryginalna, 1/2, 1/3 lub 1/4 oryginalnej szybkości klatek
• Kodowanie audio NDI-embedded z 2 kanałami
• Obsługa NDI 5.x

Zarządzanie konfiguracją:

• Rejestracja w chmurze Magewell
• Sterowanie zdalne za pomocą interfejsu WebUI i chmury Magewell
• Zapewnienie kompleksowych informacji na temat urządzenia i sygnałów wejściowych w czasie rzeczywistym
• Konfigurowanie sposobu przetwarzania i kodowania sygnału wejściowego, w tym deinterlacing, EDID, skalowanie w górę/dół, częstotliwość klatek, proporcje obrazu oraz połączenie sieciowe
• Aktualizacja oprogramowania
• Obsługa USB RNDIS/ECM
• Obsługa przeglądarek internetowych IE/Edge/Firefox/Chrome/Safari/Opera
• Udostępnianie interfejsów API HTTP

Przyciski sterowania na pokładzie:

• MENU: naciśnij, aby wyświetlić menu lub przejść przez opcje
• SELECT: naciśnij, aby wyświetlić menu, wprowadzić bieżącą opcję lub potwierdzić wybór
• 16-pozycyjny przełącznik DIP do ustawiania indeksu płyty od 0 do F

Sterowanie PTZ:

• Kontrola kamer PTZ przy użyciu protokołów VISCA, Visca UDP, Visca UDP2rs232, PELCO-P i PELCO-D za pośrednictwem NDI

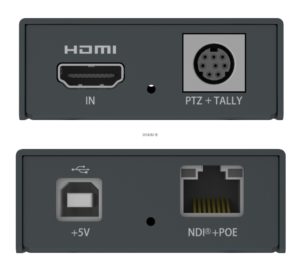

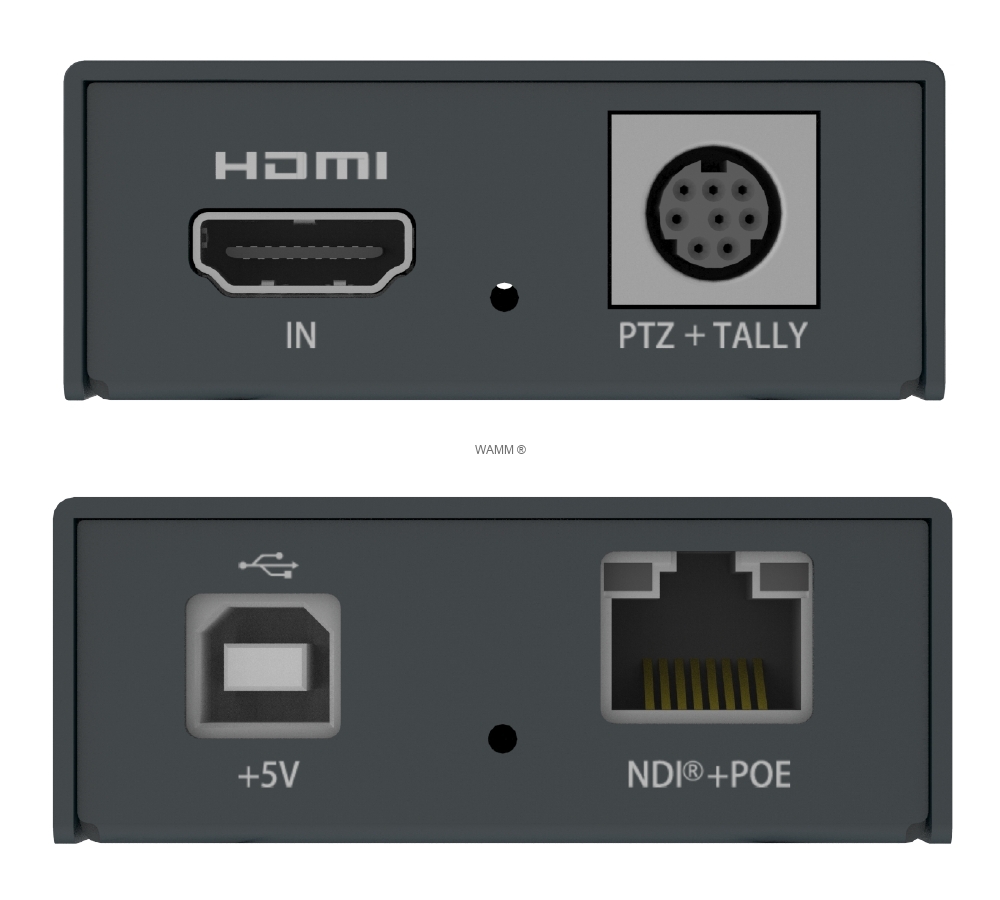

• Gniazdo Mini-DIN-8 (współdzielone z lampką Tally)

Interfejsy sieciowe:

• Ethernet 10/100/1000 Mbps
• Zasilanie IEEE 802.3af PoE

Interfejs USB:

• USB2.0 Typu B
• Zasilanie 5V/2.1A
• Obsługa USB RNDIS/ECM

Obsługiwane produkty:

• NDI Studio Monitor
• OBS
• vMix
• Dowolny inny produkt obsługujący NDI

Wskaźniki LED:

• Wskaźniki LED sygnalizujące:
  • Zasilanie: włączone/wyłączone
  • Sygnał wejściowy: zablokowany/odblokowany
