SONIFEX AVN-CU1 Dante – Konfigurowalna jednostka komentatorska dla pojedynczego komentatora

AVN-CU1 Konfigurowalna jednostka komentarza Dante dla jednego komentatora

AVN-CU1 rozszerza ofertę jednostek komentarza Dante od Sonifex, oferując prostą w obsłudze kombinację mikrofonu i słuchawek z pełnym zestawem funkcji i przystępną ceną.

Wzmacniacz słuchawkowy posiada pięć wejść: trzy kanały talkback, programowy i sidetone, z indywidualnymi potencjometrami do regulacji poziomu. Routing wyjścia audio kontrolowany jest przez podświetlane przyciski. Do dyspozycji jest wyświetlacz OLED do konfiguracji, wskaźnik LED bar graph do pomiarów w świetle dziennym, indywidualne routowanie słuchawek dla każdego źródła audio oraz podświetlenie wskazujące status.

Jednostka wyposażona jest w redundantne porty Dante Primary i Secondary na złączach EtherCON RJ45, dwa porty SFP oraz zasilanie przez PoE lub 12V DC.

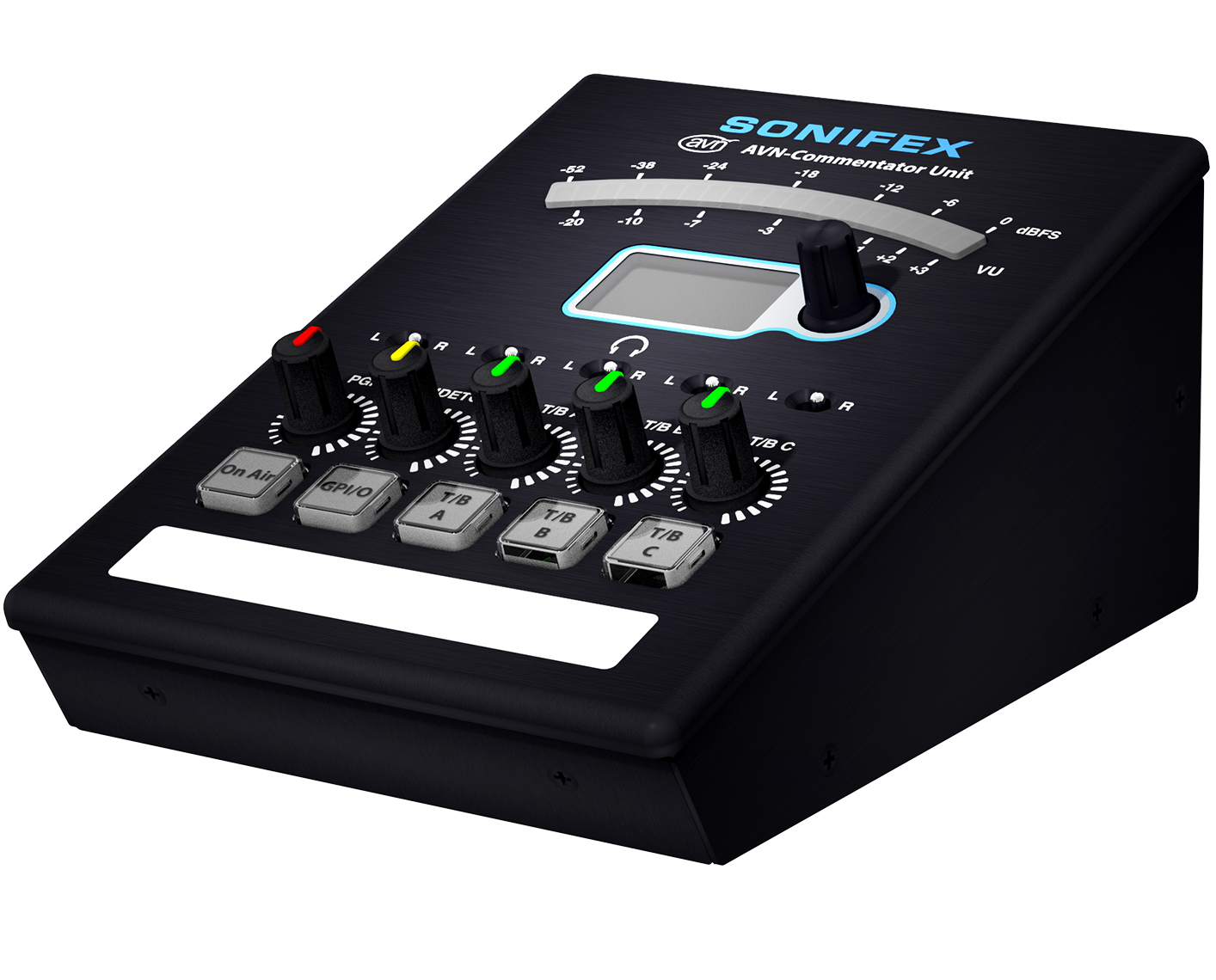

Panel sterujący:

• Potencjometry regulują poziomy miksu pięciu źródeł w słuchawkach użytkownika: Sidetone, Program, Talkback A, B i C.
• Każdy potencjometr (oprócz sidetone) ma podświetlany przycisk, który kieruje wejście mikrofonowe/line’owe do odpowiedniego wyjścia Dante™ (On Air, T/B A, T/B B, T/B C). Przycisk GPIO może służyć do wezwania pomocy technicznej, identyfikacji użytkowników lub funkcji zdalnej. Przyciski mają wymienne nakładki, co pozwala na dostosowanie etykiet do konkretnego zastosowania.
• Każdy potencjometr jest wyposażony w 3-pozycyjny przełącznik do kierowania audio do lewego, prawego lub obu kanałów wyjścia słuchawek.
• Tablica do pisania umożliwia szybkie i łatwe etykietowanie źródeł lub celów.
• Wyświetlacz OLED służy do konfiguracji i wskazania statusu (Clock, Link, PoE, DC) oraz aktywnej skali metra bar graph (dBFS/VU).
• Encoder obrotowy służy do nawigacji po menu i dostosowywania ustawień.
• Zakrzywiony wskaźnik LED bar graph dostarcza wysokiej jakości wskaźnik poziomu audio (skalowalny VU lub dBFS).
• RGB LED podświetlenie pod podstawą jednostki wskazuje status (np. ON AIR) lub może pełnić funkcję dekoracyjną.

Audio i kontrola sieciowa:

• Konfiguracja i kontrola odbywa się przez wewnętrzny serwer www. Opcje do wyboru to: gain przedwzmacniacza mikrofonowego, tryb/przyciski i kolor oraz skala metra.
• Połączenie audio AoIP realizowane jest za pomocą złączy RJ45 lub powiązanych interfejsów SFP.
• Ember+ jest używany jako protokół komunikacyjny do wymiany danych między jednostkami.

Dante:

• Dante Controller służy do konfiguracji czterech źródeł audio miksowanych do wyjścia słuchawek:
  • PGM – Główne mono źródło programu.
  • T/B A/B/C – Trzy mono źródła talkback.
• Przetworzone wejście mikrofonowe/line’owe jest przesyłane na cztery kanały Dante:
  • ON AIR – Mono audio przesyłane jest, gdy przycisk ON AIR jest aktywny.
  • TALKBACK – Mono audio kierowane jest do trzech destynacji talkback, gdy odpowiadające przyciski T/B są podświetlone. Aktywacja jakiegokolwiek wyjścia talkback tymczasowo dezaktywuje wyjście ON AIR, które zostaje przywrócone po dezaktywacji talkback.

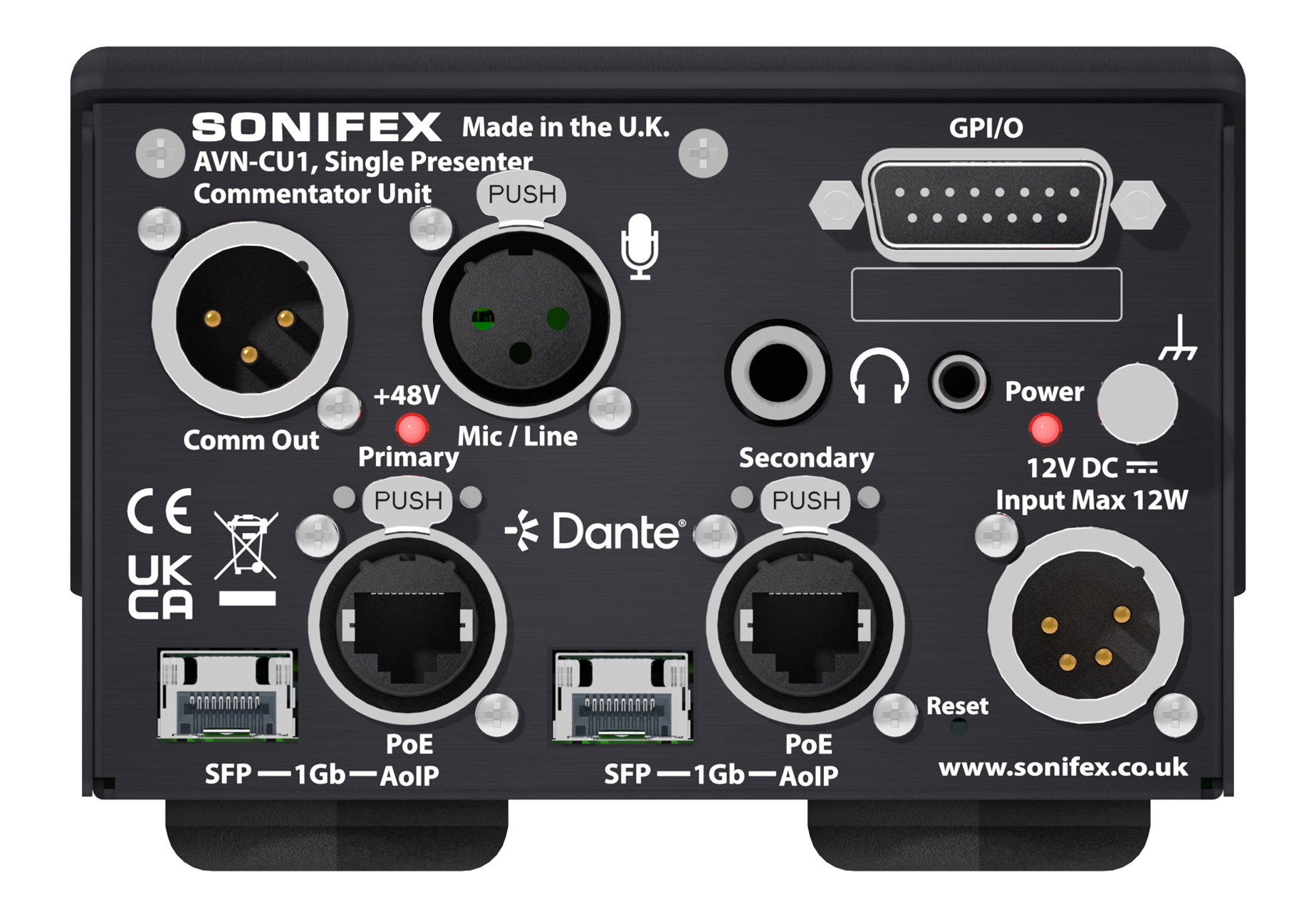

Panel tylny:

• Dwa złącza EtherCON RJ45 zapewniają łączność sieciową i zasilanie PoE z redundancją.
• Dwa porty SFP zapewniają alternatywną redundantną łączność sieciową.
• Złącze XLR 4-pinowe zapewnia zasilanie DC 12V.
• Złącze D-Type 15-pinowe zapewnia łączność GPIO.
• Wbudowany przycisk resetowania oraz terminal uziemiający.
• Jedno wyjście słuchawkowe stereo z podwójnym złączem ¼”/3.5mm, odpowiednie dla jednego komentatora.
• Złącze XLR 3-pinowe zapewniające wejście mikrofonowe/line’owe z szerokim zakresem regulacji gain i kompresorem/limiterem.
• Wskaźnik zasilania phantomowego jest przedstawiony przez czerwoną diodę LED 3mm obok tylnego złącza XLR.
• Złącze XLR 3-pinowe zapewnia bezpośrednie wyjście liniowe z wejścia mikrofonowego/line’owego, aktywne, gdy przycisk ON AIR jest włączony.
• Czerwona dioda LED 3mm wskazuje, że jednostka jest zasilana.
